ماكينة اللحام بالمقاومة 25KVA-150KVA AC (لحام نقطي، لحام الاسقاط)

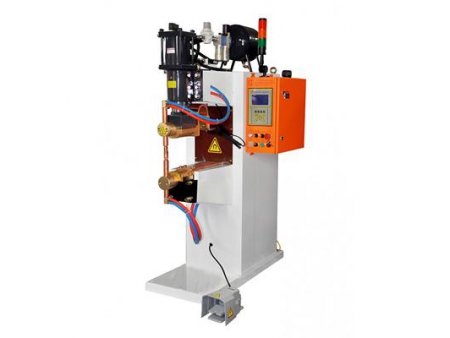

- ماكينة اللحام بالمقاومة الكهربائية AC 25KVA\35KVA\50KVA
- ماكينة اللحام بالمقاومة الكهربائية AC 25KVA\35KVA\50KVA

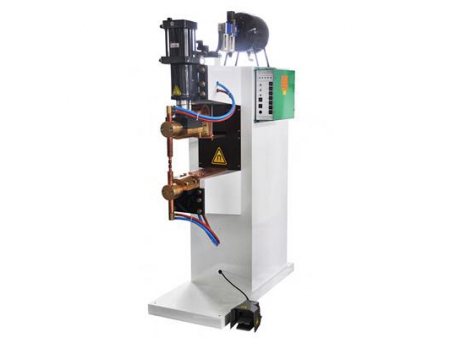

- ماكينة اللحام بالمقاومة الكهربائية AC 80KVA\100KVA\125KVA\150KVA
- ماكينة اللحام بالمقاومة الكهربائية AC 80KVA\100KVA\125KVA\150KVA
التطبيقات
ماكينة اللحام بالمقاومة 25KVA-150KVA AC يتم تطبيقها بشكل أساسي في عملية اللحام النقطي ولحام الاسقاط للمعادن الحديدية.
الخصائص
1. تتراوح قدرة آلة اللحام بالمقاومة لدينا من 25 إلى 150 كيلو فولت أمبير.
2. أقصى تيار لدائرة القصر لماكينة اللحام من 12 كيلو أمبير إلى 34 كيلو أمبير.
3. عند ضغط هواء يبلغ 6 بار، يتراوح ضغط اللحام في آلة اللحام لدينا من 2510 إلى 15000 نيوتن.
4. يعد القضيب الدليلي الدائري أحد التكوينات القياسية لنوع آلة اللحام.
5. عمق الحلق الفعال 950 مم.
6. تعد الأسطوانة ذات الشوط الواحد مكون قياسي لماكينة اللحام هذه، على الرغم من أن الأسطوانة المزدوجة والأسطوانة الكهربائية المؤازرة (السيرفو) كلاهما متوافقان مع معدات اللحام، ويمكن للعملاء الاختيار من بينهما.
الموديل # | DN-25-** | DN-35-** | DN-50-** | DN-80-** | DN-100-** | DN-125-** | DN-150-** | |
القدرة المقننة | KVA | 25 | 35 | 50 | 80 | 100 | 125 | 150 |
مصدر الطاقة الكهربائية | V/¢/Hz | 380/1PH/50HZ | ||||||
أقصى تيار أبتدائي | A | 47 | 65 | 94 | 150 | 187 | 234 | 280 |
كابل أولي | MM2 | 16 | 16 | 25 | 50 | 50 | 120 | 120 |
أقصى تيار لدائرة القصر | A | 15500 | 19000 | 24000 | 25000 | 26000 | 28000 | 34000 |
دورة التشغيل المقننة | % | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
جهد عدم التحميل الثانوي | V | 4.2 | 5.2 | 6.1 | 7.6 | 8.6 | 9.5 | 11.2 |
قياس أسطوانة اللحام | ¢*L | ¢80*60 | ¢80*60 | ¢100*60 | ¢125*100 | ¢160*100 | ¢160*100 | ¢200*100 |
أقصى ضغط تشغيل عند 0.5 ميجا باسكال | N | 2500 | 2500 | 3900 | 6000 | 10000 | 10000 | 15000 |
ضغط الهواء المضغوط | MPa | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 |
استهلاك ماء التبريد | لتر في الدقيقة (L/MIN) | 6 | 6 | 8 | 8 | 8 | 8 | 10 |
ستهلاك الهواء المضغوط | لتر لكل لحام نقطي | 1.43 | 1.43 | 2.28 | 3.56 | 5.84 | 5.84 | 9.24 |
عمق الحلق | MM | 380 | 377 | 370 | 540 | 540 | 540 | 540 |
فجوة الذراع | MM | 333 | 331 | 329 | 364 | 364 | 364 | 364 |
قياس القطب الكهربائي | MM | φ25 | φ25 | φ25 | φ30 | φ30 | φ30 | φ30 |
الأبعاد | H(MM) | 1472 | 1472 | 1472 | 1803 | 1803 | 1803 | 1803 |
L(MM) | 959 | 959 | 959 | 1284 | 1284 | 1284 | 1284 | |
W(MM) | 400 | 400 | 430 | 500 | 500 | 500 | 500 |
شركة Heron متخصصة في تصنيع أنظمة اللحام بالمقاومة، وهي شركة متخصصة في تصنيع آلات اللحام بالمقاومة من 25 كيلو فولت أمبير إلى 150 كيلو فولت أمبير ومزود حلول اللحام. منذ عام 1997، نقدم مجموعة واسعة من ماكينات اللحام النقطي المقاومة للتيار المتردد (AC)، آلات لحام الاسقاط بالمقاومة AC ، آلات اللحام الدرزي بالمقاومة، وأنظمة اللحام الآلية للعملاء العالميين.
