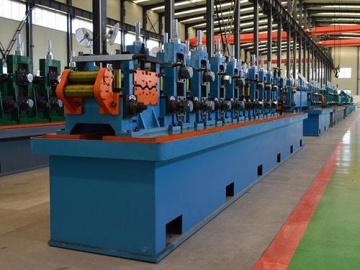

خط تشكيل التيوبات الملحومة المربعة، 500مم×500مم

طلب عرض سعر

من نحن: http://pipemakingmachines.asia/2019/1-21-erw-tube-mill-500x500mm.html

التشكيل المباشر للأنابيب الملحومة المربعة والمستطيلة

تتم عملية التشكيل المربع والمستطيل قبل عمليات اللحام، بفضل المميزات الكبيرة التي تقود إلى التوفير في كلاً من تكاليف الطاقة والمواد.

المميزات

خط تشكيل الأنابيب هذا يقوم بالتشكيل المباشر للأنابيب المربعة والمستطيلة بأصغر أقطار للقوس الداخلي، حواف مسطحة، ومظهر خارجي كلي أفضل مقارنة مع الطرق التقليدية لتشكيل الأنابيب المربعة من الأنابيب الدائرية.
الخط بالكامل يتميز بالحمل المنخفض، خصوصاً في وحدة القياس.
ما نسبته من 2.4 إلى 3 % يتم توفيرها بواسطة التشكيل المباشر عند مقارنتها بالطرق التقليدية للتشكيل الأنابيب المربعة او المستطيلة من الأنابيب الدائرية.
هذا الخط يعتمد طريقة الثني متعددة النقاط لتقليل خطوات التشكيل، القوة المحورية، والسحج الجانبي يحنى خطوة بخطوة. كذلك الخط يوفر في استهلاك الطاقة وتآكل الأسطوانات، وهذا بدوره يؤدي إلى الحصول على منتج يمتاز بالجودة العالية.
هذا الخط يعتمد مجموعة من الأسطوانات (رول)، بحيث يمكنها تشكيل الأنابيب المربعة والمستطيلة لديها بمجموعة متنوعة من المواصفات المختلفة. هذه المواصفات تقلل بشكل كبير من متطلبات الأسطوانات المساعدة والتكاليف على الأغلب بنسبة 80%.
المعدة سهلة الضبط ولا تتطلب استبدال الأسطوانات للحصول على مواصفات مختلفة. خط الإنتاج يتم التحكم فيه بشكل أوتوماتيكي، بحيث يقلل بشكل كبير من الزمن اللازم للتغيير، يقلل من الحاجة لليد العاملة، ويحسن الكفاءة الإنتاجية.

عمليات الإنتاج

تجهيز لفة الفولاذ (الصاج) →فك اللفة بواسطة الحاملة→ التسطيح والتسوية → القص وقطع الحواف → وحدة نخزين اللفة → التشكيل → اللحام→ تهذيب الحواف → التبريد بالماء → تحديد القياس → التسوية → القطع →التعبئة

المواصفات الفنية الأساسية

الصنف	المواصفات
أنبوب مربع	250 x 250 – 500 x 500 mm
أنبوب مستطيل	300 x 200 – 600 x 400 mm
سمك الجدار	8.0 mm – 20.0 mm
طول الأنبوب	6.0 m - 12.0 m
السرعة الخطية	أقصى سرعة 25 متر لكل دقيقة
طريقة اللحام	لحام عالي التردد للحالة الصلبة
طريقة التشكيل	التشكيل المباشر للتيوبات المربعة والمستطيلة

قائمة الموديلات

الموديل	الأنبوب المربع (مم)	الأنبوب المستطيل (مم)	السمك (مم)	السرعة (متر لكل دقيقة)
LW400	40×40~120×120	60×40~160×80	1.5~5.0	20~60
LW600	50×50~150×150	70×50~200×100	2.0~6.0	20~50
LW800	80×80~200×200	100×60~250×150	2.0~8.0	10~40
LW1000	100×100~250×250	120×80~300×200	3.0~10.0	10~35
LW1200	100×100~300×300	120×100~400×200	4.0~12.0	10~35
LW1600	200×200~400×400	200×150~500×300	5.0~16.0	10~25
LW2000	250×250~500×500	300×200~600×400	8.0~20.0	10~25
