ماكينة ثني آلية لتشكيل فورم تكسير Benderpro-100

طلب عرض سعر

من نحن: http://diemakingmachine.asia/1-2-automatic-rule-bender-benderpro-100.html

Automatic Rule Bender for Steel Rule Processing

ماكينة الثني الآلية لتشكيل فورم تكسير Benderpro-100 هي نظام معالجة قوالب القطع الفولاذية (إسطمبات التكسير) ، تحقق الثني، القطع المستقيم، أدوات تشكيل الشفة والشق، يمكن ضبط إرتفاع الشق وقياس الشفة بنمط أوتوماتيكي. تتميز هذه الماكينة بنظام تغذية بال اسكرو (برغي كروي) مزدوج، حيث يقلل بشكل كبير من الزمن اللازم لمعالجة الإسطمبات.

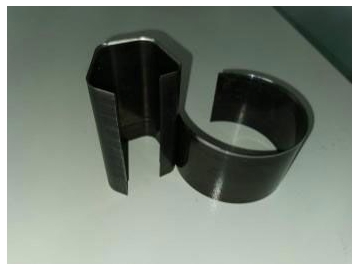

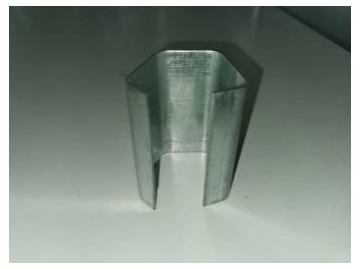

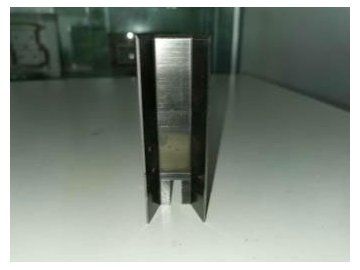

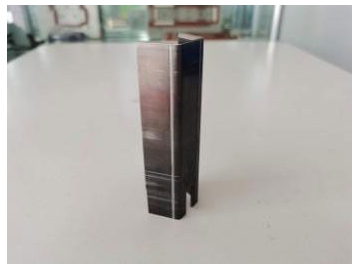

أمثلة على فورم التكسير الفولاذية

التطبيقات

ماكينة الثني الآلية لتشكيل فورم التكسير (قوالب تكسير) الفولاذية Benderpro-100 مناسبة بشكل رئيسي لتصنيع إسطمبات التكسير بالليزر المستخدمة في إنتاج الصناديق الكرتونية المطوية، تعبئة وتغليف الحبوب الدوائية، الكروت المعلقة، المنتجات الجلدية، الخ.

المواصفات الفنية

أقصى زاوية ثني: 95
إرتفاع شريط الإسطمبة: من 50 إلى 100 مم
سمك شريط الإسطمبة: من 0.71 إلى 1.42 مم
بكرة ضبط الثقوب: 115 درجة، 150 (شكل مستطيل)، 115 درجة، 150 درجة (شكل مربع)
بكرة التحزيز: العرض من 0.3 إلى 0.5 مم
نصف القطر الرئيسي للثني 180 درجة: R3.5
اقل نصف قطر للثني 90 درجة: R1.0
أقل قياس للثني: 1.5 مم
أقل قياس للقطع: 1 مم

تدعم فورمات برنامج الكمبيوتر: DWG، DXF، AI
أبعاد الماكينة: 2000×900×1500 مم
وزن الماكينة: 500 كجم
مواصفات الكمبيوتر: Intel I3 CPU، RAM 4GB، Windows7
مصدر الطاقة الكهربائية: أحادي الطور 220 فولت، 20 أمبير، 50\60 هيرتز، 2 كيلو وات
ضغط الهواء: من 6 إلى 8 كجم \سم

الخيارات

التحزيز
التخريم (مخصص حسب الطلب)
تخريم الثقوب (مخصص حسب الطلب)

دعم البرامج

مطورة على أساس منصة AutoCAD، البرنامج أكثر استقرارية وسهولة لرسم وتعديل قوالب التصميم؛
تماشياً مع العمليات القياسية لبرنامج AutoCAD، حيث يوفر برنامجنا أكثر من 40 وظيفة مساعدة بواسطة التصميم بإستخدام الحاسب الآلي CAD لتلبية الاحتياجات الخاصة للعميل؛
متوفر ثلاث انماط اختيارية (تشمل خيار النمط الأحادي، الخيار الذكي وخيار نمط الزر الواحد)، الإعتاق الآلي، التوجيه الآلي عند القطع، وتجنب التداخل الآلي؛
المعالجة الذكية وسهولة الاستخدام، يمكن للمشغل إتقان استخدام البرنامج خلال ساعتين من التدريب فقط، حيث يقلل بشكل عام من تكاليف اليد العاملة، وفي نفس الوقت بحسن من كفاءة العمل؛
متوفر دليل الاستخدام للمساعدة على شيكة الإنترنت، حيث يمكن المستخدمبن من الاستفادة منه في أي وقت لسرعة حل مشاكلهم والمسائل التي واجهوها؛

الخصائص

وحدة نظام التغذية بال اسكرو (برغي كروي) المزدوج والقمط المطور بشكل مستقل من قبل الشركة تثبت شريط الفولاذ وتنفذ التغذية المستمرة، تحسن بشكل كبير في كاءة ودقة الإنتاج؛
وحدة القطع القياسية قابلة للضبط لتلائم مواد القطع ذات الإرتفاع المختلفة لنفس إرتفاع الحافة؛
متوفر ثلاث فئات لمعدات تخليق الثقوب لتحقق زوايا 115 درجة و150 درجة، يمكن ضبط عمق تخليق الثقوب من خلال البرنامج؛
القالب مصنوع من فولاذ ذو جودة عالية مستورد، والمقوى بعملية المعالجة الحرارية، توفر القوة العالية والمتانة القوية؛
جسم الماكينة مكون من هيكل ملحوم قوي لإنبوب الفولاذ المربع، ومعالجته باستخدام ماكينة التفريز القنطرية لضمان دقة التجميع العالية والاستقرارية العالية للماكينة.
تعتمد النظام الهيدروليكي المستورد لتوليد قوة القطع العالية، سرعة القطع العالي والاستقرارية الاستثنائية، تمكن تجميع الشفرات مع الوصلات غير الملحومة؛
أدوات القطع والثني تتميز بوظيفة التموضع الدقيق، سهولة الصيانة؛
