DDRF-50

CNC Round Angle Flange Forming Machine

ماكينة تصنيع شفة زاوية الدكت لدرفلة وتثقيب فلانجات مجاري الهواء

DDRF-50

CNC Round Angle Flange Forming Machine

ماكينة تصنيع شفة زاوية الدكت لدرفلة وتثقيب فلانجات مجاري الهواء

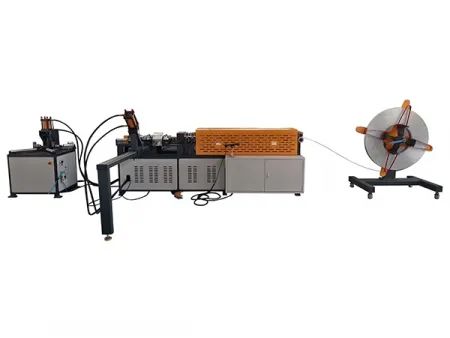

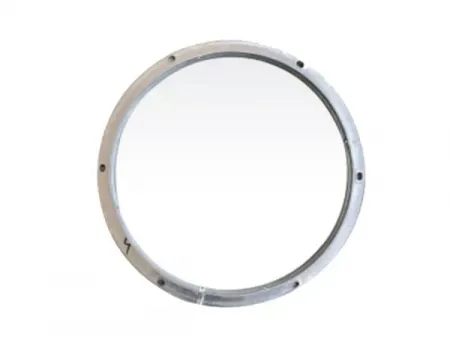

تتكون ماكينة CNC لتشكيل شفة الزاوية الدائرية من قسم فك اللفائف (Uncoiler)، قسم التشكيل، وقسم ثقب الشقوق (Slot Punching)، تُستخدم هذه الماكينة لإنتاج شفة الزاوية الدائرية لأنابيب مجاري الهواء، وتدمج عمليات التمويج، التدوير، الثقب، والقص في عملية واحدة.

تعمل الماكينة أوتوماتيكيًا بعد إدخال المحيط المطلوب للحافة وعدد القطع عبر شاشة التشغيل. كما يمكن ضبط عدد الثقوب بحرية. بعد التدوير، يمكن لحام شفة الزاوية باستخدام ماكينة لحام شفة الزوايا الخاصة بالشركة.

المميزات

• مجهزة بـ 8 أسطوانات تشكيل، 2 أسطوانات مساعدة، و3 مجموعات من أسطوانات التدوير، جميعها مصنوعة من فولاذ Cr12MoV مقسى لضمان متانة عالية.
• مزودة بأسطوانات تغذية تدعم عرض لوحين : 49 مم و52 مم.
• آلية النقل تعتمد على سلسلة وتروس لتوفير حركة سلسة ودقيقة.
• عمليات الثقب والقص تعمل بواسطة نظام هيدروليكي قوي.
• شاشة التحكم قابلة للحمل واللمس لتسهيل التشغيل.
• مزودة بمخفض K-series بقوة 11 كيلوواط لتوفير طاقة قوية ومستقرة.

ماكينة تشكيل شفة الزاوية الدائرية

سمك التشكيل	2-3mm
القطر	200-1800mm
عرض الشريحة	49mm or 52mm
سرعة التشكيل	0-5m/min
قطر ثقب الدائرة	5.2mm
القدرة الكلية	380V/3Ph/50Hz, 11kW 4kW
ابعاد الماكينة	3300×2560×1130mm
وزن الماكينة	1850kg 230kg

ماكينة ثقب الشقوق

حجم الشق	13×9mm
ابعاد الماكينة	800×700×1300mm
المحرك	محرك Stepper
الوزن	240kg

المكونات

• وحدة ثقب الشقوق
• وحدة ثقب الشقوق
• فك اللفائف
• وحدة التشكيل
