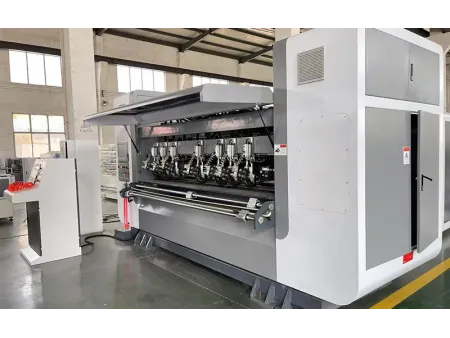

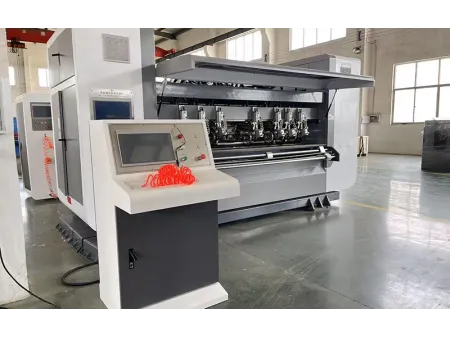

ماكينة قص طولي للكرتون المضلع
طلب عرض سعر
الموقع الإلكتروني: http://cartonmachine-ae.com/1-2-9-thin-blade-slitter-scorer-machine.html
ماكينات فردية لتصنيع الكرتون المضلع
Thin Blade Slitter Scorer Machine
قسم القص والشق للتقطيع والطوي عالي الدقة للورق الكرتوني المضلع
تعتبر ماكينة القص الطولي بالشفرة الرقيقة من معدات التشطيب في خط إنتاج الورق المموج، وهي مسؤولة بشكل أساسي عن عمليات الشق، التشذيب، والتخطيط.
- عمر الشفرة يتجاوز 8 ملايين متر
- مدى محاذاة الحركة يصل إلى 200 مم
- دقة القص تصل إلى ±0.5 مم
المميزات
- مزودة بشاشة تعمل باللمس ونظام تحكم PLC، مما يتيح الربط في الوقت الفعلي مع خط الإنتاج لإدارة ذكية.
- تستخدم دلائل خطية وبنية نقل حلزونية لضمان دقة القص والتخطيط المتسقة.
- تدعم حفظ الأوامر وتغيير الأوامر تلقائياً، مما يسمح بالتبديل بين الوظائف خلال 1-3 ثوانٍ مع تقليل فترة التوقف إلى الحد الأدنى.
- شفرات من سبائك الصلب الرقيقة توفر متانة طويلة تزيد عن 8 ملايين متر وتدعم وضعي التشغيل التلقائي واليدوي للشحذ.
- تقدم تكوينات متعددة لأدوات التخطيط ومسافة تخطيط دنيا 0 مم لتلبية متطلبات التخطيط المتنوعة للورق.
- نظام المحاذاة الجانبي بمحرك قياسي مع مدى حركة 200 مم يعزز مرونة التشغيل.
- أنظمة اختيارية للتحكم بالتردد المتغير أو التحكم بالسيرفو، حيث يوفر نموذج السيرفو سرعة أعلى ودقة محسنة
المواصفات الفنية
| عرض اللوح (مم) | 1400–2500 |
| السرعة (متر/دقيقة) | 100–200 |
| تكوين الشفرات وأدوات التخديد | 5 و8، 6 و10، 7 و12 |
| زمن تغيير الطلب | 1–3 ثوانٍ (نوع سيرفو) |
| الدقة (مم) | ±0.5 |
| أقل مسافة للقص (مم) | 135 |
| أقل مسافة للتخديد (مم) | 0 |
| نطاق التصحيح (مم) | 200 |
| القدرة (كيلوواط) | 30 |
| حجم الماكينة (الطول × العرض × الارتفاع) (مم) | 5300 × 1600 × 2450 |
