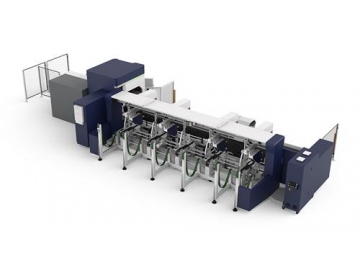

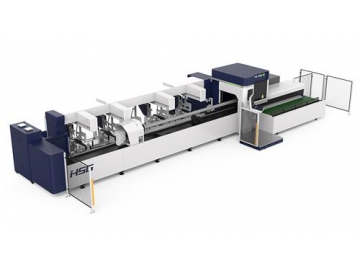

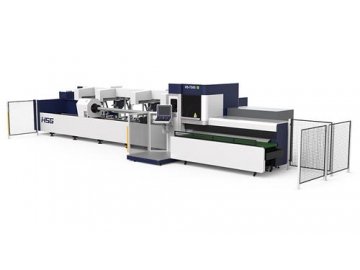

ماكينة تقطيع الأنابيب بألياف الليزر الأوتوماتيكية بالكامل TS65

طلب عرض سعر

من نحن: http://accurlcnc.asia/500w-ipg-fiber-laser-cnc-metal-tube-cutting-machine.html

مقدمة

مع وظيفة التنضيد التلقائي فإنه يمكن ماكينة تقطيع الأنابيب بألياف الليزر الأوتوماتيكية بالكامل TS65 أن تجعل الشكل المنحني المعقد بدون حدود على تأثيرات النمط.

تنفذ ماكينة تقطيع الأنابيب بألياف الليزر الأوتوماتيكية بالكامل TS65 عملية القطع والتثقيب الفعالة للأنابيب المربعة المعدنية والأنابيب الدائرية وأنابيب أخرى بأشكال مختلفة. تصل سرعة القطع لهذه الماكينة إلى 120 متر / دقيقة ويمكن أن تصل سرعتها القصوى إلى 1.2 جرام.

التطبيقات

المواد المستخدمة: ستانلس ستيل والكربون الصلب والألمنيوم والنحاس الأصفر والنحاس والصفائح المجلفنة والصفائح المدرفلة على البارد وغيرها.

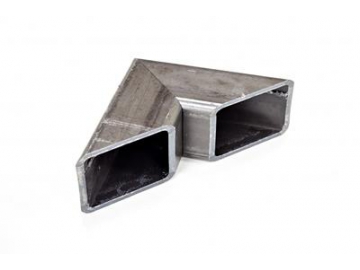

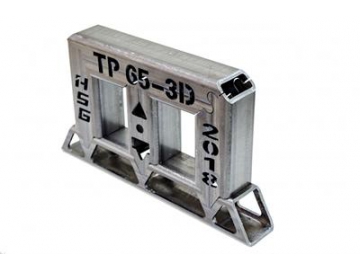

الأشكال المستخدمة: مربعة ، دائرية ، مستطيلة ، بيضاوية ، وأشكال خاصة مثل الشكل D والأنبوب السداسي.

التطبيق بالصناعة: تستخدم آلة قطع المواسير للمعالجة الخارجية للصفائح المعدنية وأدوات المطبخ والأثاث والإنارة والمعدات الرياضية وتصنيع المركبات وغيرها

المواصفات التقنية

الطول الموجي لليزر	1070-1080mm
طاقة الليزر	2000W-4000W
السرعة القصوى للقطع	120m/min
التسريع الأقصى	1.2G
دقة الوضع X/Y	0.03mm/m
دقة تكرار الوضع X/Y	±0.03mm
طاقة التزويد	380V 50Hz
وزن تحميل الآلة	3000Kg
أبعاد الآلة	12000×3500×2800mm

* نقدم أشعة الليزر في مستويات طاقة مختلفة. يتم الإعتماد على المواد والسماكات التي يجب قطعها بشكل مباشر على طاقة الليزر.

لمواد المتوافقة

ستانلس ستيل
الكربون الصلب
النحاس الأصفر
النحاس
الألمنيوم
الستيل المجلفن
الستيل المردفل على البارد
التيتانيوم
الستيل الكهربائي
السيلكون الصلب

المكونات

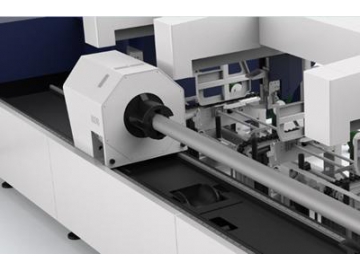

القابض الهوائي
لا يعمل القابض الهوائي الأوتوماتيكي بالكامل فقط على توسعة وكسر قطع العمل بسرعة بل يضمن أيضاً قوة التثبيت الثابتة من خلال تعديل الضغط. وبسبب هذا تتم عملية التثبيت بدون حدوث تلف في الأنبوب. لا يوجد أي تشوه في الأنابيب حتى تلك التي تمتلك جدران رفيعة.

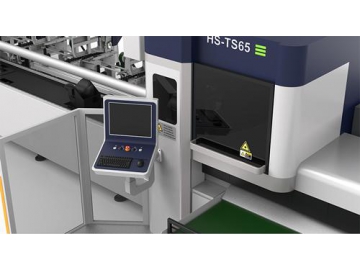

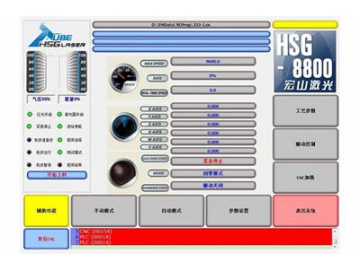

نظام التشغيل إن برنامج تشغيل HSG8800
هو عبارة عن برنامج تشغيل محترف تم بحثه وتطويره بشكل مستقل من قبل شركتنا من أجل آلات قطع فايبر ليزر وذلك لتسهيل التشغيل.

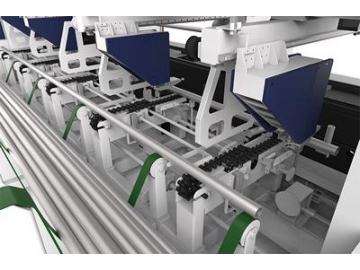

جهاز تحميل وتفريغ المواد الأوتوماتيكية
يتم التحكم بجهاز تحميل وتفريغ المواد الأوتوماتيكي بإستخدام نظام تحكم رقمي لتزويد الأنابيب. سيقوم جهاز التحميل بربط أنبوب واحد من الحزمة وإرساله إلى الأمام ليتم فحصه وهذا يقلل من تكلفة تسليم المواد يدوياً حيث يمكن أيضاً تحميل حزم الأنابيب وتوصيلها بشكل متواصل مع عملية قطع الأنابيب.
