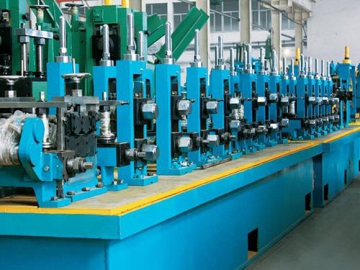

خط تشكيل المواسير الملحومة، 325مم إلى 720مم

طلب عرض سعر

من نحن: http://pipemakingmachines.asia/2019/1-14-erw-api-tube-mill-325mm-720mm.html

مواسير دائرية, تيوبات مربعة, تيوبات مستطيلة

خط تشكيل المواسير الملحومة ERW API هذا لديه قدرة إنتاجية تصل إلى 150,000 طن كل سنة !

عمليات الإنتاج

تحميل لفة الصاج → فك لفة الصاج → التسطيح\التسوية → القص وقطع الحواف واللحام → وحدة تخزين →التشكيل→ اللحام→ تهذيب الحواف الداخلية والخارجية→التلدين → التبريد بالهواء والماء → تحديد القياس والاستقامة → القطع بمنشار المواسير → التشطيب النهائي الاختبار → الهيدروستاتيكي → فحص التدفق بالأشعة فوق الصوتية → الوزن والقياس → الطلاء والوسم → التعبئة → التخزين في المستودع.

المواصفات الفنية الأساسية

مواصفات المواد الخام

درجة الصلب:
أنبوب خطي: A، B، X42، X46، X52، X56، X60، X65، X70، X80
أنبوب التغليف لتطبيقات البترول: H40، J55، K55، N80
أنبوب الهيكل الإنشائي: Q215، Q235، Q345، 20#
القطرة الخارجي للفة: من Ø 1350 إلى Ø 2000 مم
القطر الداخلي للفة: من Ø 610 إلى Ø 762 مم
وزن اللفة: أقصى وزن 35 طن
عرض الشريط: من 1020 إلى 2260 مم
سمك الشريط: من 6 مم إلى 20 مم

مواصفات الأنبوب كامل التصنيع
المعايير الفنية: API 5L API 5CT GB/T 3091 JIS G3452 JIS G3444 JIS G3445 ASTM A513 EN 10219
القطر الخارجي للأنبوب: من Ø 325 مم إلى Ø 720 مم
طول الأنبوب: من 6 إلى 20 متر
سرعة اللحام: من 10 إلى 25 متر لكل دقيقة

القدرة الإنتاجية السنوية: 300,000 طن لكل سنة

القدرة الكلية للخط: 4,800 كيلو واط

المفاهيم التصميمية

التحسين من قابلية الاستخدام والإنتاجية
زيادة استقرارية جودة المنتج
زيادة القدرة الإنتاجية
التقليل من تكلفة المعدة
تلبية متطلبات الإنتاج بالدفعات الصغيرة للمنتجات المتعددة
لتحسين البيئة والرضاء أثناء التشغيل
