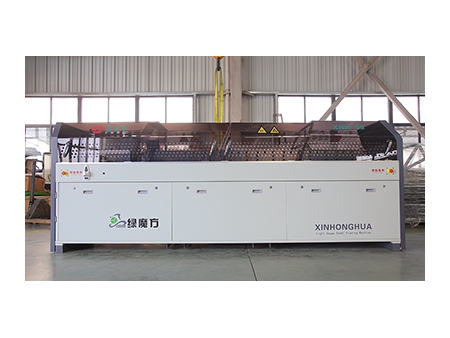

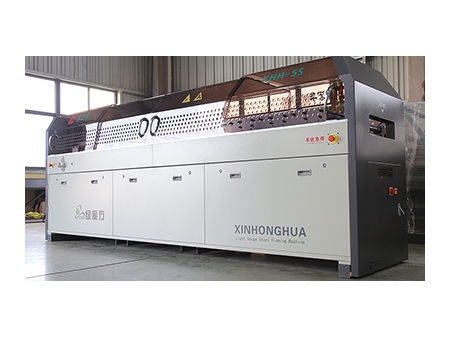

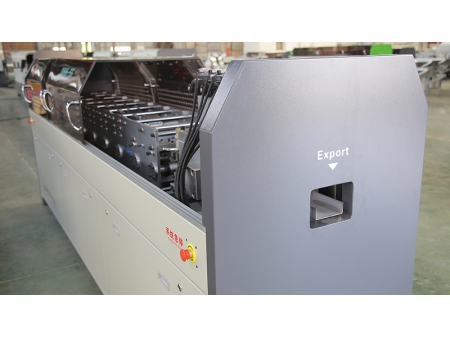

ماكينة تشكيل مقاطع هياكل معدنية خفيفة XHH-5S-C89
Light Gauge Steel Framing Machine
ماكينة تشكيل مقاطع الهيكل الفولاذي

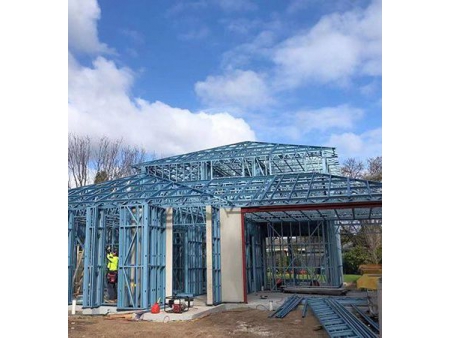

استخدمت ماكينة تشكيل مقاطع هياكل معدنية خفيفة XHH-5S-C89 لإنتاج المسامير والعوارض (جمالونات) لإنشاء الهيكل المعدني الخفيف وإنشاء المباني الجاهزة من 2 إلى 3 طوابق. مجهزة بأحدث البرامج التصميمية Vertex لأحدث التقنيات، تحقق ماكينة التشكيل بالدرافيل للهيكل الفولاذي هذه الإنتاج الآلي. هذه الماكينة صممت للدرفلة المواد بسمك من 0.6 إلى 1.2 مم وعرض 174 مم.
| الموديل | C89 |
| الأبعاد | 4200*800*1100mm |
| قدرة محرك السيرفو الرئيسي | 7.5kW |
| المحرك الهيدروليكي | 7.5kW |
| خطوات التشكيل | 9 خطوات |
| سرعة التشكيل | من 4 إلى 5 طن كل 8 ساعات |
| الجهد | 380 فولت\50 هيرتز\ثلاثي الطور |
| العرض الفعال | 89mm |
| عرض المادة | 174mm |
| إرتفاع الفلنجة | 38mm |
| الشفة | 9mm |
| سمك المادة | 0.6-1.2mm |
| سماحية القطع والتخريم | ±0.5mm |
| سماحية التشكيل | ±0.75mm |
| نظام التحكم | نظام التحكم بالكمبيوتر IPC |
| برنامج التصميم | برنامج Vertex |
| الدرافيل | مصنوعة باستخدام فولاذ المعالجة الحرارية SKD-11، مطلية بالكروم الصلب على سطح الدرافيل |
| مادة عمود الدوران | SKD-11 |
| مادة وحدة التخريم | SKD-11 |
| مادة سكين القطع | SKD-11 |
- ماكينة التشكيل الرئيسية
- وحدة فك الملف الكهربائية 3 طن
- نظام محرك السيرفو
- نظام التحكم بالكمبيوتر IPC (كمبيوتر محمول Lenovo)
- برنامج الإنتاج (فئة واحدة)
- برنامج التصميم – Vertex، بترخيض للاستخدام الدائم

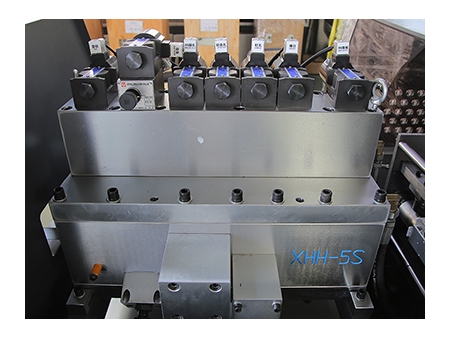

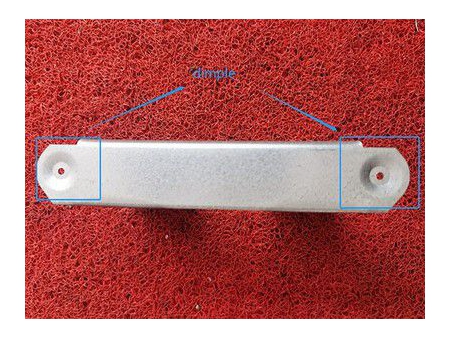

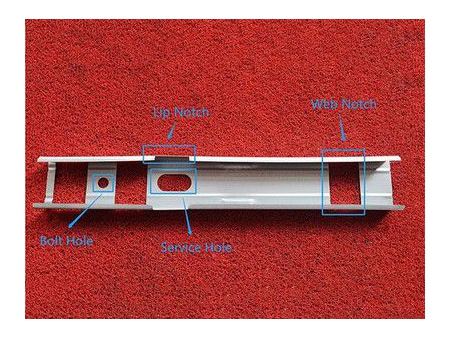

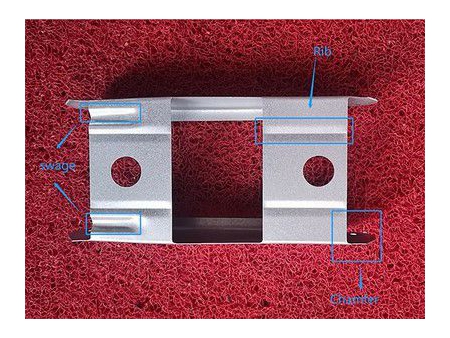

- وحدة التخريم الهيدروليكية الآلية (شريط\فرض الشفة، القلوظة، تشطيبات الثقب، تشطيب الحواف، الأنبعاج، فتحة المسمار)
- وحدة ما بعد القطع الهيدروليكية (المادة: SKD-11)
- جهاز الطباعة الآلية
- طاولة التباعد (الأخراج) (4 متر)
- دليل التشغيل
-
-
قالب ما بعد التخريم
كل ماكينات XHH LGS مع وحدة ما بعد التخريم و ما بعد القطع، حيث تحقق الأداء العالي للتموضع والأبعاد
-
-

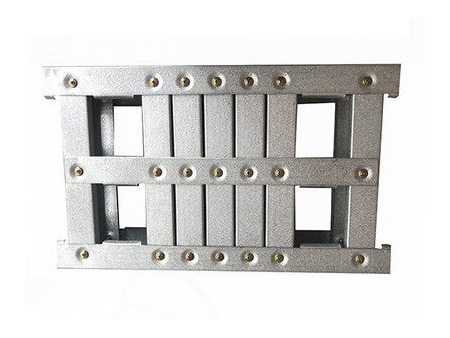

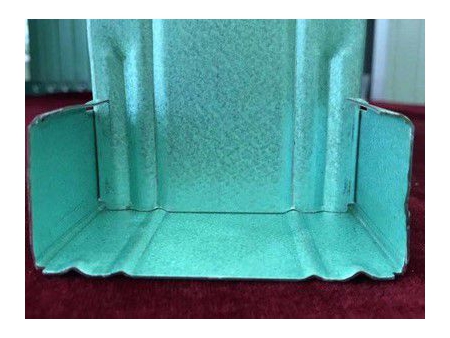

وصلة قطع الطرف عير الملحوم
وصلة قطع الطرف عير الملحوم هي تصميم مبتكر من شركة XHH LGS FORMER. طرفي الهيكل الرأسي يمكن ربطها بدون لحام مع شريط قاع أو قمة الهيكل الأفقي. لذلك وزن الهيكل يمكن تحميله مباشرة وتمريره بواسطة الهيكل الرأسي، حيث يحقق أمان أعلى للهيكل الإنشائي.
-
-

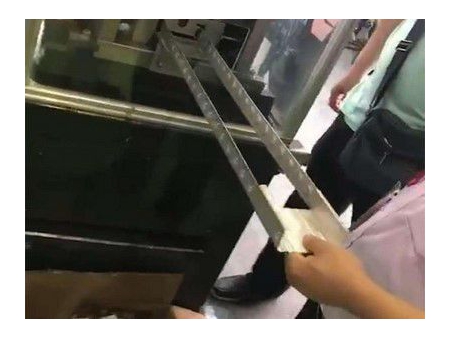

عملية تحزيز الشريط المعدني المستمرة بدون مواد مبثوقة
سوف تخفض قوة المادة الخام بشكل كبير عندما تستمر عملية تحزيز وشق الشريط والشفة المعدنية، لذلك يمكن بسهولة بثق المواد الموجودة بعد الخريم ومن ثم بستبب في إنسداد الماكينة أثناء عملية التشكيل بالدرفلة. نظام من بعد التخريم لماكينة شركة XHH LGS، يقوم بالمزيد من التحزيز للشريط المعدني حتى سمك رقيق 0.55 مم يدون مواد مبثوقة.
-
-

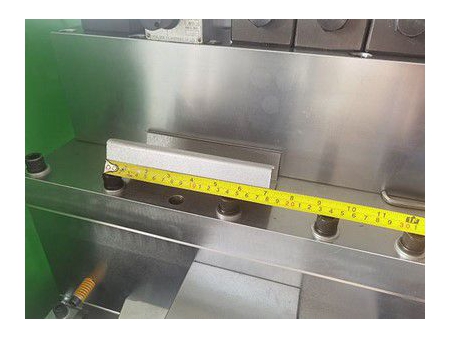

التقليل من الفاقد في المواد
المسافة القصيرة بين قالب التخريم والقطع قادرة على الحد من طول الفاقد عند 0.02 متر، وطول الفاقد في مادة النهاية ضمن 1 متر.
-
-
التوفير في التكاليف
عرض الشريط الفولاذي لماكينة XHH: من 170 إلى 174 مم، 10 مم أقل من أغلب الماكينات الأخرى المتوفرة في السوق. بالنسبة للهيكل الإنشائي 200sm، الهيكل الكلي حوالي 7000 متر، يمكنها توفير من 439.6 إلى 659.4 كيبو جرام من المادة.
سمك المادة 0.8mm 1.0mm 1.2mm توفير المواد لكل هيكل إنشائي 439.6kg 549.5kg 659.4kg طول كل فاقد من المادة عند بداية التشغيل لماكينة ما بعد التخريم والقطع لشركة XHH حوالي 1 متر؛ أغلب الماكينات الموجودة في السوق هي ما بعد التخريم وما بعد القطع (مزودين أخرين)، فقوداتها من المواد حوالي 8 متر في كل بداية تشغيل.
بداية التشغيل\تبديل لفة الفولاذ 8.11-12.13 Kg 5 لفات فولاذ في اليوم 40.55-60.65 Kg توفير المواد في السنة 12.17-18.2 T
