آلة قص بعارضة إهتزازية هيدروليكية

طلب عرض سعر

من نحن: http://accurlcnc.asia/1-1-hydraulic-swing-beam-shear/205181/index.html

ACCURL يقوم بتصنيع آلة قص بعارضة إهتزازية هيدروليكية من أجل قطع الصفائح المعدنية بسمك يتراوح من بين 4mm و 6000mm. آلة قص الصفائح المعدنية أن يمكن أن تتعامل مع الأبعاد الكبيرة المطلوبة في خطوط تصنيع تشكيل الأنابيب والأسطوانات. يمكن أيضاً إستخدام هذه الآلة للتخريم والمسح. إننا نضمن أن ACCURL سيوفر لك آلة القص الهيدروليكية التي تبحث عنها.

المزايا الرئيسية

آلة قص بعارضة إهتزازية هيدروليكية هي مبسطة تماماً وتلبي منتطلبات الإنتاج EU. بناء الهيكل يتم إتمامه عن طريق أجهزة لحام روبوتية أوتوماتيكية وتخضع لعملية تحرير الضغط بمعاملة التدلين.
آلات القص الهيدروليكية سلسلة QC12Y يتم إنتاجها بعديد من أطوال القطع وإختيارات القدرة.
حيث إنها مُجهزة بوظيفة محاذاة الإضاءة، فإن آلة القص هذه يمكن تعديلها بسهولة وبسرعة إلى زاوية القطع الصحيحة. شوط عارضة السكين يتم تعديله بطريقة بدون خطوات.
نظام هيدروليكي متكامل يؤدي إلى تشغيل موثوق به بشكل كبير وصيانة سهلة. لقد تم تنظيم النظام الهيدروليكي عن طريق شركة Bosch-Rexroth.
شفرة القطع يتم تشغيلها هيدروليكياً بمراكم غاز النيتروجين.
آلة القص بعارضة إهتزازية الهيدروليكية تتوافق مع معايير CE بما في ذلك أداة حماية الأصبع الأمامية المائلة وأداة الحماية الخلفية البصرية.
شفرات القص ذات الجودة العالية سهلة الصيانة والإستبدال.

تصميمات قياسية لآلة القص بعارضة إهتزازية الهيدروليكية

تعديل إرتفاع الشفرة بدقة وبسرعة بمقبض مفرد على الهيكل الجانبي.
شفارات متعددة الحواف لقطع الألومنيوم، فولاذ الكربون، والفولاذ المقاوم للصدأ.
سلك وإضاءة لخط القطع لقطع الخط العميق.
عداد الشوط.
تعديل طول القطع بسرعة
حماية الحمولة الزائدة الهيدروليكية والكهربائية.
أذرع دعم أمامية وذراع تربيع.
ألواح حشو السرير بنقل الكرة.
عاكس الدلتا ببرغي كروي وقضيب مصقول بدقة 0.01 mm.

أفضل قطع

تعديل المقياس الخلفي وفقاً لفتحة الشفرة.
ميزة سحب المقياس الخلفي.
حلقة البرمجة والبرنامج الفرعي.
قطع أوتوماتيكي (قطع سريع).

تصميمات إختيارية آلة قص بعارضة إهتزازية هيدروليكية

حمالة دعم خلفية أسطوانية.
نظام دعم ورقي هوائي.
مقياس قطع زاوية الرقاقة المُثبت على طاولة.
التحكم CNC في سمك اللوحة، موضع المقياس الخلفي، مدخلات طول القطع.
الذهاب إلى التحكم في المقياس الخلفي.

مواصفات آلة قص بعارضة إهتزازية هيدروليكية

النموذج (AC/MS7)		QC12Y-4×2500	QC12Y-4×3200	QC12Y-4×4000	QC12Y-6×2500	QC12Y-6×3200	QC12Y-6×4000	QC12Y-6×6000
سمك القطع	mm	4	4	4	6	6	6	6
سمك القطع	mm	2500	3200	4000	2500	3200	4000	6000
زاوية القص	الدرجة	1°30'	1°30'	1°30'	1°30'	1°30'	1°30'	1°30'
SPM	min^-1	≥ 22	≥ 18	≥ 12	≥ 16	≥ 12	≥ 10	≥ 7
مقياس خلفي	mm	20-600	20-600	20-600	20-600	20-600	20-800	20-800
طول الممر	mm	85	85	85	145	145	145	140
محرك رئيسي	kW	5.5	5.5	5.5	7.5	7.5	7.5	11
الوزن الصافي	kg	3460	4280	6600	5140	6220	8520	17000
الحجم الكلي (L×W×H)	mm	3100×1430 ×1450	3800×1555 ×1500	4600×1705 ×1600	3150×1500 ×1600	3850×1600 ×1620	4650×1850 ×1700	6780×2450 ×2100

النموذج (AC/MS7)		QC12Y-8×2500	QC12Y-8×3200	QC12Y-8×4000	QC12Y-8×5000	QC12Y-8×6000	QC12Y-12×2500	QC12Y-12×3200
سمك القطع	mm	8	8	8	8	8	12	12
سمك القطع	mm	2500	4000	3200	5000	6000	2500	3200
زاوية القص	الدرجة	1°30'	1°30'	1°30'	1°30'	1°16'	2°	2°
SPM	min^-1	≥ 12	≥ 10	≥ 10	≥ 8	≥ 6	≥ 10	≥ 9
مقياس خلفي	mm	20-600	20-600	20-600	20-800	20-800	20-800	20-800
طول الممر	mm	145	145	145	300	300	300	300
محرك رئيسي	kW	11	11	11	18.5	18.5	18.5	18.5
الوزن الصافي	kg	5900	10200	7360	18000	21800	9000	10700
الحجم الكلي (L×W×H)	mm	3180×1680 ×1700	3880×1830 ×1720	4680×1980 ×1780	5855×2260 ×2100	6880×2260 ×2100	3300×2030 ×1840	4000×2100 ×1940

النموذج (AC/MS7)		QC12Y-12×4000	QC12Y-12×6000	QC12Y-16×2500	QC12Y-16×3200	QC12Y-16×4000	QC12Y-16×6000
اللوحة		12	8	16	16	16	16
سمك القطع	mm	4000	6000	2500	3200	4000	6000
سمك القطع	mm	1°54'	2°	2°9'	2°	2°	2°
SPM	min^-1	≥ 8	≥ 4	≥ 9	≥ 8	≥ 7	≥ 4
مقياس خلفي	mm	20-800	20-1000	20-800	20-800	20-1000	20-1000
طول الممر	mm	300	320	315	320	320	320
محرك رئيسي	kW	18.5	30	22	22	30	45
الوزن الصافي	kg	13800	38000	11100	14300	19700	44000
الحجم الكلي (L×W×H)	mm	4800×2270 ×2000	6900×2800 ×2500	3310×2240 ×2000	4030×2390 ×2100	4820×2490 ×2460	7100×2900 ×2650

النموذج (AC/MS7)		QC12Y-20×3200	QC12Y-20×6000	QC12Y-25×2500	QC12Y-25×3200	QC12Y-32×2500	QC12Y-32×3200
سمك القطع	mm	20	20	25	25	32	32
سمك القطع	mm	3200	6000	2500	3200	2500	3200
زاوية القص	الدرجة	2°30'	2°30'	3°	3°	3°30'	3°30'
SPM	min^-1	≥ 5	≥ 4	≥ 5	≥ 5	≥ 4	≥ 4
مقياس خلفي	mm	20-1000	20-1100	20-1000	20-1000	20-1000	20-1500
طول الممر	mm	320	150	325	325	350	350
محرك رئيسي	kW	37	55	37	37	45	45
الوزن الصافي	kg	22000	51000	20000	27000	32500	42100
الحجم الكلي (L×W×H)	mm	4190×2695 ×2300	7100×3500 ×3050	3450×2650 ×2800	4130×3100 ×2800	3550×3100 ×2800	4335×3300 ×3280

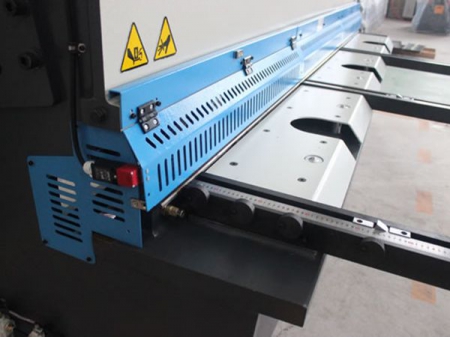

صور مفصلة
