آلة قص هيدروليكية

طلب عرض سعر

الموقع الإلكتروني: http://accurlcnc.asia/1-2-hydraulic-guillotine-shear/205183/index.html

المزايا الرئيسية لآلة قص هيدروليكية

آلة قص هيدروليكية لقد تم تصنيعها من أجل أن تلبي معايير الإنتاج EU. يتم عمل تصميم الهيكل عن طريق إستخدام روبوتات لحام أوتوماتيكية والهيكل يخضع لمعاملة التلدين من أجل تخفيف الضغط.
الشفرة المتحركة لقد تم تصميمها بهيكل مائل داخلي بزاوية قطع وفتحة شفرة قابلة للتعديل.
الخرامة (أو الشفرة المتنقلة) تتحرك على طول الدليل الخطي، تعمل هيدروليكياً من أجل تحقيق عملية القص.
الشفرات ذات 4 حواف القياسية تتكون من شفرات ذات كربون عالي، شفرات ذات كروم عالي.

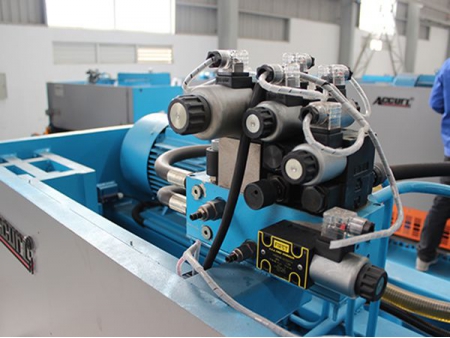

النظام الهيدروليكي الموجود في آلة القص الهيدروليكية لقد تم تصميمه عن طريق Bosch-Rexroth في ألمانيا ويتميز بالأداء الموثوق به والصيانة السهلة.
آلة القص الهيدروليكية تستخدم مزلاج منزلق دوار دعم بثلاثة نقاط من أجل زيادة دقة القص بشكل كبير.
آلة القص تتوافق مع معايير CE بغطاء حماية الأصبع الأمامي المائل وغطاء حماية خلفي.
هيكل آلة القص الهيدروليكية أصفر ورمادي فاتح/قاتم.

تصميمات معيارية لآلة قص هيدروليكية

يمكن تعديل إرتفاع شفرة القص عن طريق مقبض يدوي.
الشفرات متعددة الحواف مناسبة لقطع الألومنيوم، الفولاذ الكربون، والفولاذ المقاوم للصدأ.
خط قطع مُضيء لقطع الخط العميق.
عداد الشوط.
تعديل طول القطع.
حماية الحمولة الزائدة الهيدروليكية والكهربائية.

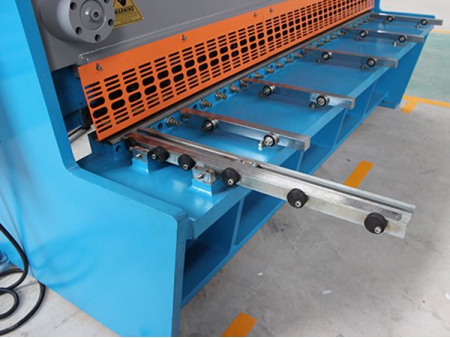

ذراع مربع وأذرع دعم أمامية.
ألواح حشو الحشية بنقل كروي.
زاوية الشفرة قابلة للتعديل.
عاكس دلتا ببرغي كروي وقضيب مصقول بدقة 0,01 mm.

نظام التحكم Estun E21s NC لآلة القص الهيدروليكية

لوحة مربعة LCD أحادية اللون.

التحكم بتحديد الوضع الأوتوماتيكي.

إستخدام الأوفست المحوري

مرحل زمني داخلي.

عداد الشوط.

برمجة عامل داخلي سهل.

عرض موضع المقياس الخلفي، دقة 0.01mm.

مواصفات آلة القص الهيدروليكية

النموذج (AC/MS8)		QC11Y-6×3200	QC11Y-8×3200	QC11Y-10×3200	QC11Y-12×3200	QC11Y-12×4000
سمك القطع	ملمتر	6	8	10	12	12
طول القطع	ملمتر	3200	3200	3200	3200	4000
زاوية القطع	درجة	0.5°-2.5°	0.5°-2.5°	0.5°-2.5°	0.5°-2.5°	0.5°-25°
SPM	min^-1	≥ 15	≥ 15	≥ 15	≥ 6	≥ 6
Back Gauge أداة موضعة قطع الشغل	ملمتر	20-600	20-600	20-600	20-800	20-1000
Throat Depth عمق الحنجرة	ملمتر	100	100	100	100	100
المحرك الرئيسي	kW	7.5	11	11	18.5	30
الوزن الصافي	كلغ	6200	8000	8000	12000	21000
الحجم الإجمالي	ملمتر	3740×1680×1750	3740×1750×1750	3850×1750×1850	3850×1950×2300	4200×2380×2970

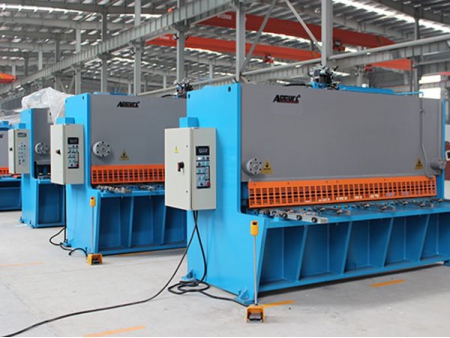

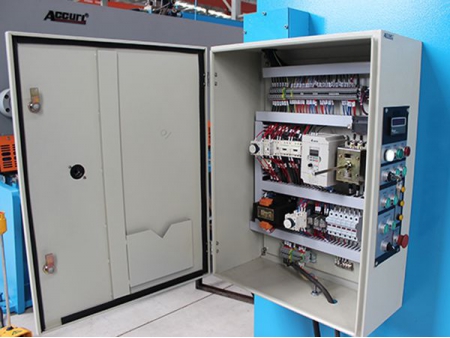

صور مفصلة
