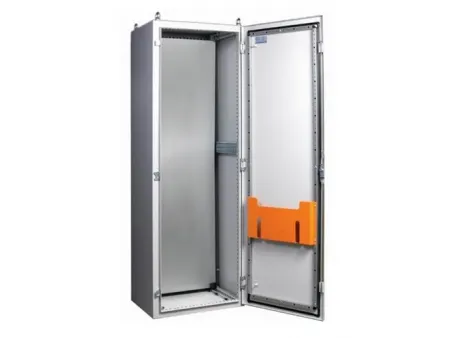

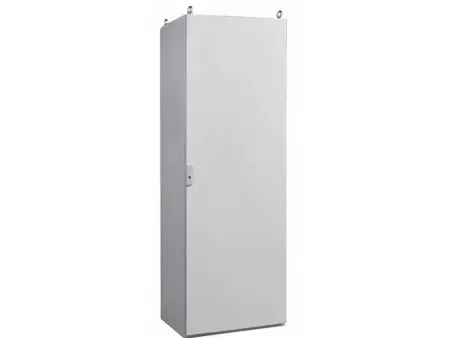

حاوية لوحة تحكم كهربائية، بهيكل فولاذي مشكل بتسع طيات متتابعة (لتعزيز المتانة)، سلسلة CBPS Control Panel Enclosure (9-Fold Steel Profile)

طلب عرض سعر

الموقع الإلكتروني: http://controlcabinet-ae.com/1-1-2-control-panel-enclosure.html

خزائن (كابينات) المكونات الكهربائية

سلسلة CBPS

الشهادات ومستوى الحماية: حاصلة على شهادة CE وتتمتع بمستوى حماية IP65 لضمان مقاومة الغبار والمياه في البيئات الصناعية القاسية

هذه الخزانة مصنوعة من ستيل مدرفل على البارد عالي الجودة، حيث يتم تشكيلها بدقة عبر تسع طيات متقنة لتضمن المتانة والدقة في الشكل. كما تعتمد الخزانة على هيكل رئيسي ملحوم بالكامل، يمنحها قوة استثنائية وصلابة فائقة، ما يضمن ثباتاً كاملاً وطول عمر تشغيلي طويل. كما تجدر الإشارة إلى أنها تتحمل أحمالاً تتراوح بين 200 و500 كجم، مما يجعلها الخيار الأمثل للسيرفرات متوسطة الحجم أو البيئات المزدحمة بالمعدات، حيث تتطلب أداءً هيكلياً قوياً وقدرة موثوقة على تحمل الأوزان.

الميزات

إدارة الكابلاتتتميز منطقة دخول الكابلات في الأسفل بثلاثة أغطية قابلة للتبديل، يمكن إعادة وضعها بحرية تامة. وهذا التصميم يُسهّل توجيه الكابلات وتنظيمها، ليبقي الأسلاك الداخلية مرتبة وأنيقة دون فوضى.
خيارات الألوانالألوان القياسية للخزانة هي RAL7032 وRAL7035، مع إمكانية تخصيص ألوان أخرى حسب متطلبات العميل، لتتناسب مع أي بيئة أو هوية بصرية.
الهيكل المعياريتتصل الأعمدة والأقواس بواسطة وصلات قابلة للتركيب بالضغط أو براغٍ، ما يدعم التركيب المعياري المرن. كما تم تصميم الأعمدة الداخلية بشكل يسمح بإجراء تعديلات لتناسب مختلف ترتيبات المعدات واحتياجات التركيب.
تصميم البابحافة الباب السفلية مرتفعة بحوالي 25 مم عن الأرض، كما توجد فتحات دائرية على فواصل 25 مم، لتعزيز صلابة الباب وتمكين تركيب حزم الأسلاك أو المكونات الكهربائية. كما يحتوي الباب على قضيب تعزيز من أنبوب مربع مثبت بالبراغي، يسهل إزالته عند الحاجة.
الألواح القابلة للإزالةتثبت الألواح الجانبية والعليا والسفلية بواسطة براغٍ، ما يجعل فكها وتركيبها سهلاً، ويسهّل التركيب الميداني وضبط المعدات الداخلية.
درجة الحمايةتُحقق الخزانة حماية تصل إلى IP55 أو أكثر، لتمنع دخول الغبار والماء بشكل فعال، وضمان تشغيل مستقر وآمن للأجهزة الداخلية حتى في أقسى الظروف البيئية.

التطبيقات

مراكز التحكم في الأنظمة المؤتمتة الصناعية

تُستخدم في أنظمة الأتمتة الصناعية لتركيب وحدات التحكم المنطقي القابلة للبرمجة (PLC)، ومحولات التردد، وشاشات لمس، وغيرها من أجهزة التحكم الحيوية. كما توفر هذه المراكز دعماً مستقراً وموثوقاً لأنظمة التحكم الآلي، مما يضمن أداءً سلساً وفعالاً ومستمرًا للمعدات الصناعية.

المواصفات

الطراز	الأبعاد (مم)			الطراز	الأبعاد (مم)
	الارتفاع (مم)	العرض (مم)	العمق (مم)		الارتفاع (مم)	العرض (مم)	العمق (مم)
CBPS 16060 40	1600	600	400	CBPS 20080 40	2000	800	400
CBPS 16060 50	1600	600	500	CBPS 20080 50	2000	800	500
CBPS 16060 60	1600	600	600	CBPS 20080 60	2000	800	600
CBPS 16080 40	1600	800	400	CBPS 20080 80	2000	800	800
CBPS 16080 50	1600	800	500	CBPS 200100 40	2000	1000	400
CBPS 16080 60	1600	800	600	CBPS 200100 50	2000	1000	500
CBPS 16080 80	1600	800	800	CBPS 200100 60	2000	1000	600
CBPS 18060 40	1800	600	400	CBPS 200100 80	2000	1000	800
CBPS 18060 50	1800	600	500	CBPS 200120 40	2000	1200	400
CBPS 18060 60	1800	600	600	CBPS 200120 50	2000	1200	500
CBPS 18080 40	1800	800	400	CBPS 200120 60	2000	1200	600
CBPS 18080 50	1800	800	500	CBPS 200120 80	2000	1200	800
CBPS 18080 60	1800	800	600	CBPS 22060 40	2200	600	400
CBPS 18080 80	1800	800	800	CBPS 22060 50	2200	600

التكوين القياسي للخزانة

لوحة تثبيت مجلفنة واحدة
قطعتان من شرائط تثبيت الباب
جيب مستندات داخلي لحفظ وترتيب أوراق ومخططات الصيانة وغيرها
عمودا تثبيت رأسيان داخليان
إضاءة داخلية مع مفتاح تشغيل واحد
باب أمامي مع لوحة خلفية

مفصلة الباب

مفتاح حدي/ سويتش حدي

قضيب التوصيل النحاسي (بسبار نحاس)

دعامة تقوية للتثبيت ومنع الاهتزاز نوع PVFU LK

ما الفرق بين خزانة النوع PS ذات الطيّات التسعة وخزانة النوع ES ذات الطيّات الخمسة (طراز Rittal)؟

خزانة النوع PS هي خزانة ذات تسع طيّات وبنية هيكلية مؤطرة. تتميز بألواح جانبية قابلة للإزالة، وتدعم ربط الخزائن معاً، وتتمتع بسعة تحميل أعلى، لكنها أغلى قليلاً. أما خزانة النوع ES، والمعروفة أيضًا باسم خزانة الخمسة طيّات، مصنوعة متكاملة بألواح جانبية غير قابلة للإزالة. لا يمكن ربطها بخزائن أخرى، وعادةً ما تكون أكثر اقتصادية.

ما هو أداء العزل للخزانة المعدنية من النوع PS ذات التسع طيّات؟

نظراً لأن خزانةPS تحتوي على ألواح جانبية قابلة للإزالة، فإن أداء العزل أقل قليلاً مقارنةً بخزانة النوع ES، مما يجعلها أقل ملاءمة للتطبيقات التي تتطلب مستويات عالية من العزل.

ما طريقة التثبيت الموصى بها للوحة التثبيت في الخزانة المعدنية من النوع PS؟

يُوصى باستخدام طريقة التثبيت من الأسفل. لأنه مقارنة بالطرق التقليدية، فإنها توفر وقت العمل وتحسن كفاءة التركيب.
