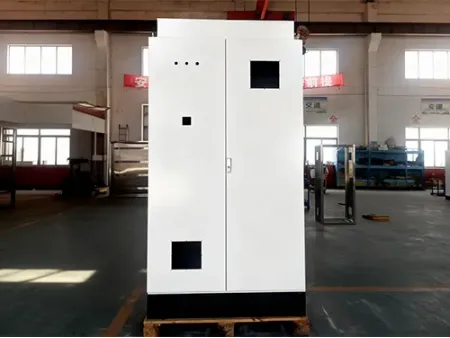

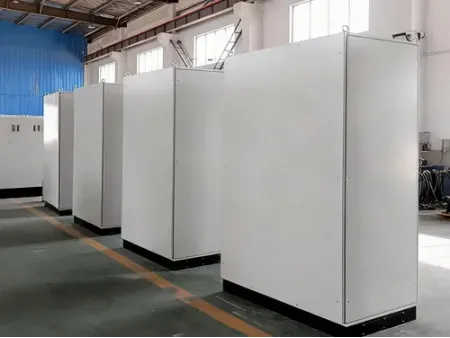

حاوية لوحة تحكم كهربائية، بهيكل فولاذي مشكل بخمس طيات متتابعة (لتعزيز المتانة)، سلسلة CBES CBES Control Panel Enclosure (5-Fold Steel Profile)

طلب عرض سعر

الموقع الإلكتروني: http://controlcabinet-ae.com/1-1-1-control-panel-enclosure.html

خزائن (كابينات) المكونات الكهربائية

سلسلة CBES

معتمدة بشهادات: CE، ISO، IP65، شهادة مقاومة للصدأ والتآكل، شهادة ARH

الميزات

صفيحة التثبيت مصنَّعة من فولاذ مجلفن عالي الجودة بسماكة 2.5 مم، مع حواف مطوية على شكل U بارتفاع 20 مم على الجانبين، ما يمنح الخزانة صلابة هيكلية فائقة ويسهّل عمليات النقل والتركيب.
تم تجهيز صفيحة التثبيت بمنزلقات بلاستيكية متينة تتيح الإدخال السريع من الواجهة الأمامية عبر قضبان التوجيه، مما يسرّع عملية التركيب. كما يعتمد اللوح الخلفي نظام تثبيت بالبراغي يضمن سهولة الفك والتركيب، مع إمكانية تهيئة الخزانة بأبواب أمامية وخلفية حسب متطلبات المشروع.
الجهة الداخلية للباب مدعّمة بهياكل تقوية من أنابيب مربعة مجلفنة، ما يعزز قدرة التحمل ويتيح تثبيت شرائط تركيب المكونات الكهربائية بثبات وأمان.
يعتمد باب الخزانة على نظام إحكام متكامل باستخدام جوان (حلقة إحكام / حشية مانعة للتسرب) من البولي يوريثان الرغوي مع تصميم حواف مقاومة للماء، ليؤمّن حماية فعالة ضد الغبار والرطوبة ويحافظ على مستوى الحماية المصنّف للخزانة.
مزودة بمفصلات عالية التحمل ونظام إغلاق ثلاثي النقاط (علوي – أوسط – سفلي)، مع إمكانية تغيير اتجاه فتح الباب يميناً أو يساراً، وبزاوية فتح واسعة تصل إلى 130 درجة، ما يوفّر سهولة الوصول ومستوى أمان تشغيلي عالٍ.
الجزء السفلي من الخزانة يحتوي على ثلاث صفائح إدخال كابلات قابلة للتبديل، ما يوفّر مرونة كبيرة في توجيه وتنظيم الكابلات. كما يسمح نمط الثقوب المعياري تركيب الإكسسوارات والمكوّنات الداخلية بسرعة وكفاءة.
تم تجهيز الخزانة من الداخل بوحدة إضاءة داخلية، وحافظة أوراق الصيانة والمخططات الكهربائية، ومروحة تبريد مع فلتر، لضمان تنظيم الوثائق وتحقيق تهوية فعّالة تحافظ على استقرار أداء المكونات الكهربائية.
تشمل الخزانة عوارض تثبيت داخلية وشرائط تركيب خاصة بالأبواب، ما يمنح مرونة عالية في تثبيت وتوزيع المكونات. كما تتوفر خيارات إضافية مثل صفائح تثبيت مزدوجة وقواعد ثابتة أو متحركة لتلبية مختلف سيناريوهات التركيب والتطبيق.

مجالات الاستخدام (التطبيقات)

تُستخدم على نطاق واسع في مختلف الصناعات، بما في ذلك على سبيل المثال لا الحصر:

الصناعة التحويلية: مثالية للتحكم في خطوط الإنتاج وإدارة المعدات في صناعات السيارات، والآلات، والإلكترونيات.
قطاع البناء والتشييد: تُطبق في أنظمة التحكم الآلي للمباني، وأنظمة التحكم في المصاعد لضمان التشغيل الآمن والموثوق.
قطاع الطاقة: تُستخدم في أنظمة الطاقة الكهربائية، ومحطات معالجة المياه، وتطبيقات التحكم والإدارة في الصناعات البتروكيميائية، لتوفير أداء مستقر وموثوق في بيئات العمل الصعبة.

المواصفات

الطراز	الأبعاد			الطراز	الأبعاد
الطراز	الارتفاع (مم)	العرض (مم)	العمق (مم)	الطراز	الارتفاع (مم)	العرض (مم)	العمق (مم)
CBES 10060 30	1000	600	300	CBES 18080 30	1800	800	300
CBES 10060 40	1000	600	400	CBES 18080 40	1800	800	400
CBES 10080 30	1000	800	300	CBES 18080 50	1800	800	500
CBES 10080 40	1000	800	400	CBES 18080 60	1800	800	600
CBES 12080 30	1200	800	300	CBES 180100 40	1800	1000	400
CBES 12080 40	1200	800	400	CBES 180100 50	1800	1000	500
CBES 120100 30	1200	1000	300	CBES 180100 60	1800	100	600
CBES 120100 40	1200	1000	400	CBES 180100 80	1800	1000	800
CBES 120120 30	1200	1200	300	CBES 180120 40	1800	1200	400
CBES 120120 40	1200	1200	400	CBES 180120 50	1800	1200	500
CBES 14060 30	1400	600	300	CBES 180120 60	1800	1200	600
CBES 14060 40	1400	600	400	CBES 180120 80	1800	1200	800
CBES 14080 30	1400	800	300	CBES 20060 30	2000	600	300
CBES 14080 40	1400	800	400	CBES 20060 40	2000	600	400
CBES 140100 30	1400	1000	300	CBES 20060 50	2000	600	500
CBES 140100 40	1400	1000	400	CBES 20060 60	2000	600	600
CBES 140120 30	1400	1200	300	CBES 20080 30	2000	800	300
CBES 140120 40	1400	1200	400	CBES 20080 40	2000	800	400
CBES 16060 30	1600	600	300	CBES 20080 50	2000	800	500
CBES 16060 40	1600	600	400	CBES 20080 60	2000	800	600
CBES 16080 30	1600	800	300	CBES 20080 80	2000	800	800
CBES 16080 40	1600	800	400	CBES 200100 30	2000	1000	300
CBES 160100 30	1600	1000	300	CBES 200100 40	2000	1000	400
CBES 160100 40	1600	1000	400	CBES 200100 50	2000	1000	500
CBES 160120 30	1600	1200	300	CBES 200100 60	2000	100	600
CBES 160120 40	1600	1200	400	CBES 200100 80	2000	1000	800
CBES 18060 30	1800	600	300	CBES 200120 40	2000	1200	400
CBES 18060 40	1800	600	400	CBES 200120 50	2000	1200	500
CBES 18060 50	1800	600	500	CBES 200120 60	2000	1200	600
CBES 18060 60	1800	600	600	CBES 200120 80	2000	1200	800

الأبعاد المذكورة أعلاه هي أحجام أو قياسات مرجعية قياسية.
ولتلبية الاحتياجات الخاصة أو المتطلبات غير القياسية، يمكن تصنيع الخزائن حسب المواصفات المخصصة للعميل بدقة كاملة.

التكوين القياسي للخزانة

لوحة تثبيت واحدة مصنوعة من الفولاذ المجلفن بسماكة 2.5 مم
شرائط تثبيت للباب: عدد 2
جيب مستندات داخلي لحفظ وترتيب أوراق ومخططات الصيانة وغيرها
عوارض تثبيت عمودية: عدد 2
باب أمامي واحد مع لوحة خلفية
المعالجة السطحية: معالجة فسفاته مع طلاء مسحوقي، اللون RAL7032 / RAL7035 (رمادي / أبيض)
مصنوعة من: فولاذ كربوني Q235 (مع إمكانية اختيار الفولاذ المقاوم للصدأ)
سماكة الباب: 2.0 مم
سماكة هيكل الخزانة: 1.5 مم
درجة الحماية: IP56
خيار المواد لصناعة الهيكل: متاح الفولاذ المقاوم للصدأ

مفتاح حدي (سويتش حدي)

قضيب توصيل نحاسي (بسبار نحاس)

دعامة تقوية للتثبيت ومنع الاهتزاز

سلك تأريض للباب

هل تركيب المعدات داخل الخزانة الفولاذية المشكلة بخمس طيات مريح؟

نعم، فالمساحة الداخلية مصممة بعناية لتضم فتحات تركيب معيارية، مع ترتيب متقن للأعمدة الرأسية والعوارض العرضية، مما يوفّر مسارات واضحة لتركيب المعدات وفتحات مرنة تسهّل كل عملية تركيب، لتجربة سلسة ومريحة.

ما هي زاوية فتح باب الخزانة الفولاذية المشكلة بخمس طيات؟

يُحقق الباب فتحاً يصل عادةً إلى 130 درجة، ما يمنح حرية كاملة للوصول إلى المعدات الداخلية، ويُسهّل عمليات التشغيل والصيانة دون عناء.

ما المواد المتوفرة الاختيارية لصناعة الخزانة الفولاذية المشكلة بخمس طيات المستقلة، وكيف يتم معالجة السطح؟

يمكن اختيار بين الفولاذ الكربوني والفولاذ المقاوم للصدأ، حيث تخضع خزانات الفولاذ الكربوني لعملية طلاء مسحوقية بعد معالجة فسفاطية، بينما تتميز خزانات الفولاذ المقاوم للصدأ بلمسة نهائية مصقولة تضفي فخامة ومتانة.

هل يمكن تخصيص خزانات التحكم من الفولاذ المصفح ES Sheet Steel؟

بالطبع، فخيارات التخصيص واسعة وتشمل زاوية واتجاه فتح الأبواب، الأبعاد، والتكوينات الداخلية، مثل الأبواب مزدوجة الطبقة أو الأبواب الخارجية المزودة بزجاج مقسى، لتلبية كل احتياجاتكم بدقة ومرونة.
