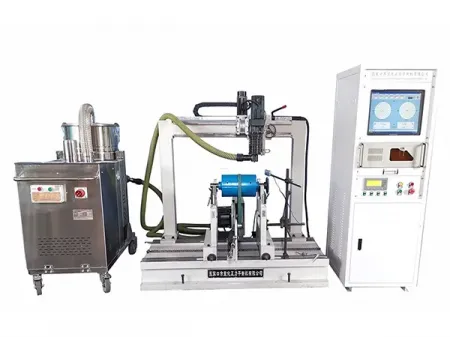

ماكينة موازنة أفقية أوتوماتيكية بمحامل صلبة
طلب عرض سعر
ZL-210
Automatic Horizontal Balancing Machine
ماكينة موازنة بمحامل صلبة ثابتة مصممة خصيصاً لقياس وتصحيح عدم الاتزان في الأعمدة، الدورات، والمكونات الطويلة المستخدمة في المحركات، المضخات، المراوح، والتطبيقات الصناعية
تجمع بين دقة كشف عالية جداً تصل إلى أقل من 1 جرام وعمليات أوتوماتيكية بالكامل، حيث تقوم بإجراء القياس والحفر لتصحيح عدم الاتزان دون أي تدخل يدوي، مما يعزز الإنتاجية ويخفض تكاليف التشغيل.
مجالات التطبيق
تستخدم على نطاق واسع مع الأعمدة والمكونات الطويلة، وهي مناسبة لقياس وتصحيح عدم الاتزان في:

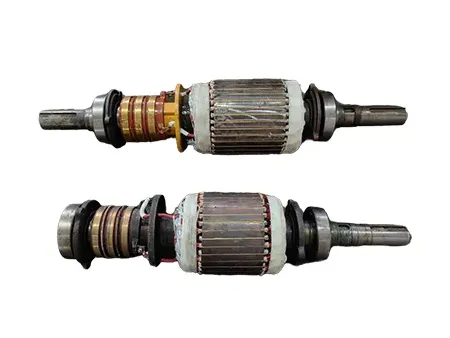

- موازنة دوارات المحركات الكهربائية
- موازنة الدفاّعات/ المراوح
- موازنة أسطوانات الفرامل/ درم بريك
- موازنة الحذافات/ عجلات الموازنة/ دواليب الموازنة
المواصفات
| وزن قطعة العمل | 5-160kg |
| أكبر قطر لقطعة العمل | Ø1000 |
| القطر الأقصى عند محور الدفع/ نقطة التثبيت | Ø300mm |
| قطر العمود الدوار لقطعة العمل | Ø10-Ø180mm |
| المسافة بين نقطتي دعم المحامل | 80-1000mm |
| سرعة الموازنة | 300 إلى 5000 دورة/ دقيقة |
| نظام نقل الحركة | نقل بالسير (اختياري) |
| عدد المستويات | يتيح اختيار موازنة أحادية أو ثنائية المستوى وتصحيح عدم الاتزان عن طريق إضافة أوزان أو إزالة مادة لضمان دقة عالية وأداء مستقر. |
| نظام القياس الإلكتروني / كابينة التحكم | يقدّم هذا النظام تحليل دقيق وحساب تلقائي للوزن المطلوب لتصحيح عدم الاتزان وموقعه بدقة على المستويين الأيسر والأيمن للدوار، بالاعتماد على معطيات رئيسية تشمل: قطر الدوار، كتلة قطعة العمل، سرعة التشغيل الفعلية، ومستوى الدقة المطلوب للموازنة، فإنهذا النظام يساعد المشغل من تنفيذ الموازنة الديناميكية بدقة فائقة وسرعة عالية، مع واجهة شاشة لمس تفاعلية وكابينة تحكم مستقلة لضمان سلامة التشغيل، تقليل الأخطاء البشرية، وتحقيق أداء مستقر وطويل الأمد للمكونات الدوارة. |
| أدنى عدم اتزان متبقي قابل للتحقيق (eMar) | ≤0.5 |
| نسبة تقليل عدم الاتزان (URR) | 95% |
الميزات
- محرك الدفع: يعتمد المحرك على سير مسطح موضوع في مركز الدوار لضمان دوران سلس ومستقر أثناء الاختبار.
- وحدة الحفر المتكاملة: تتحرك وحدة الحفر المدمجة والمتحكم بها بواسطة نظام PLC عبر نطاق 800 مم على الذراع، باستخدام رأس حفر بقطر 20 مم لإجراء تصحيح عدم الاتزان مباشرة فوق قطعة العمل.
- إيقاف تلقائي عند نقطة التصحيح: عند اكتمال القياس، يتوقف الحفر تلقائي عند نقطة التصحيح المحددة، مع إزالة المادة على كلا مستويي الموازنة بدقة عالية.
- حساب عمق الحفر الذكي: يتم حساب عمق الحفر تلقائياً بعد اختيار قطر رأس الحفر وكثافة المادة، مما يعزز دقة التصحيح ويقلل الأخطاء البشرية.
- طابعة مدمجة: مزودة بطابعة لتوليد تقارير A4 شاملة لنتائج الاختبارات لتوثيق العملية وتحليل الأداء.
- نظام شفط صناعي: يحتوي على نظام شفط الغبار والنشارة الناتجة عن الحفر، للحفاظ على بيئة عمل نظيفة وآمنة.
