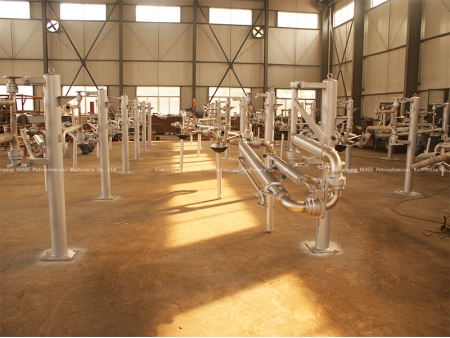

Single Arm Top Loading Arm

يتميز ذراع التحميل والتفريغ هذا بأنه أحادي الذراع ومناسب للتحميل والتفريغ العلوي للصهاريج والقطارات من خلال نقل السوائل السائبة عبر فتحة الصرف في مقدمة الناقلة.

المواصفات الفنية

القطر الاسمي (الطبيعي): DN50 إلى DN200
نطاق الضغط: -0.06 ميجاباسكال إلى 2.5 ميجاباسكال
نطاق درجة الحرارة: -40 إلى 230 درجة مئوية
الأنبوب مصنوع من: كربون فولاذي / فولاذ مقاوم للصدأ (ستانلس ستيل) / مبطن بـ PTFE (تيفلون)
أنبوب الإنزال (الإسقاط) مصنوع من: سبائك ألمونيوم وغيرها من المواد الاخرى

الميزات

يتم ربط أجزاء الأنبوب عبر أربع وصلات دوّارة، مما يمنح الذراع مرونة حركة مثالية لتوجيه السوائل بسهولة نحو أي ناقلة تقع ضمن نطاق التشغيل.
عند التعامل مع ناقلات ذات ارتفاعات كبيرة، يُوصى باستخدام أنبوب إنزال تلسكوبي يتيح تعبئة الخزان من الأسفل إلى الأعلى، ما يضمن تعبئة آمنة وفعالة دون تطاير أو فقد.
يمكن تقليل تطاير السوائل والصدمات داخل الخزان باستخدام موجه لأنبوب الإنزال أو قطع الأنبوب بزاوية 45 درجة، مما يقلل من احتمالية تلف جسم الخزان.
مزود بذراع قفل خارجي يعمل على تثبيت ذراع التحميل في وضعية التشغيل، ما يضمن ثبات الذراع أثناء التعبئة.
تم تزويده أيضًا بقفل داخلي لتأمين ذراع التحميل في وضعية التوقّف أو التخزين عند عدم الاستخدام.
يعتمد الذراع على نظام توازن مزوّد بأسطوانة نابضية، مما يُبقي الجزء الأمامي والذراع الخارجي في حالة توازن مثالي، ويُتيح حركة انسيابية وسلسة صعودًا وهبوطًا.
مزود بجهاز كسر الفراغ لضمان تفريغ النظام بسرعة، ومنع تكوّن ضغط سلبي داخل خطوط الأنابيب.
تم تجهيز الذراع بجهاز مضاد للشحنات الساكنة، يساعد بفعالية على تفريغ الكهرباء الساكنة والتيارات الطائشة الناتجة عن تدفق السوائل خلال عمليات التحميل والتفريغ، ما يعزز الأمان الصناعي.

الملحقات الاختيارية

نظام إنذار التأريض للكهرباء الساكنة
يُعد التأريض وسيلة فعالة لمنع تراكم الشحنات الكهربائية الساكنة من خلال ربط الناقلة بالأرض.
عند عدم توصيل التأريض بشكل صحيح، يُفعّل النظام إنذار مرئي وصوتي لتحذير المشغلين وضمان السلامة.
نظام إنذار عن مستوى الخزان
عند تجاوز مستوى السائل الحد المسموح به داخل الخزان، يُصدر النظام تنبيهًا صوتياً أو إشارات تنبيه لتنبيه فرق التشغيل ومنع فيضان السوائل أو التسرّب.
مضخة غاطسة
تُستخدم هذه المضخة لتفريغ السوائل من الناقلة بكفاءة، وتُعد مثالية للسوائل ذات الكثافة العالية أو في الحالات التي تتطلب سرعة في التفريغ.
خيارات تخصيص إضافية
نُوفّر خيارات متعددة للتكوين والتخصيص بحسب طلب العميل، بما يتناسب مع مختلف التطبيقات والاحتياجات التشغيلية.
