مخرطة خشب CNCذات أربعة محاور لأعمال النجارة (الحفر، التفريز، التدوير، عمل ثقوب، صنفرة القطع الخشبية) 4 Axis CNC Wood Lathe

طلب عرض سعر

Original: http://woodmachines-ae.com/1-1-1-4-axis-cnc-wood-lathe.html

\\ماكينات ومعدات ورش النجارة

مركز تشغيل CNC بأربع محاور متداخلة لتنفيذ عمليات الخراطة والتفريز والتثقيب وتشكيل وصلات لسان التثبيت وفتحات النقر ولتنفيذ عمليات الصقل على قطع الخشب الصلب.

ماكينات ومعدات ورش النجارة

أقصى طول للمعالجة (لقطعة العمل) 1000 مم
أكبر قطر للمعالجة (لقطعة العمل)120 مم
أبعاد الماكينة3100 × 1800 × 1850 مم
وزن الماكينة3300 كجم

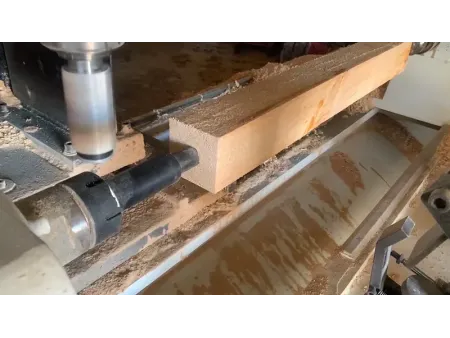

تم تصميم هذه المخرطة CNC بأربع محاور بعناية فائقة لتنفيذ عمليات الخراطة، والتفريز، والتثقيب، والحفر وتشكيل لسان التثبيت، والصقل على مكوّنات الخشب الصلب بدقة وكفاءة عالية. كما تعمل ثلاث محاور خطية هي X، Y، Z جنباً إلى جنب مع محور دوراني واحد بتناغم تام، مما يساعد في تشكيل الأسطح المعقدة والتفاصيل الدقيقة بسلاسة وانسيابية. ول1لك، فإن هذه الماكينة (المخرطة) المتقدمة توفر حلولاً مثالية لإنتاج الأشكال المنحنية المعقدة والأجزاء النهائية عالية الجودة، مع مرونة فائقة لتلبية متطلبات مختلف تطبيقات تصنيع الخشب.

مجالات الاستخدام (التطبيق)

تستطيع هذه المخرطة CNC ذات الأربع محاور تنفيذ أعمال التفريز، والحفر والتثقيب، والقطع، والصقل باحترافية عالية على مكوّنات الخشب الصلب ضمن خطوط إنتاج الأثاث. ولذلك، تُعد الخيار المثالي لتشكيل أرجل الكراسي، ومسند الظهر، ومساند الذراعين، حيث تضمن دقة فائقة في التشكيل ولمسات نهائية ناعمة تلبي أعلى معايير صناعة الأثاث الراقي.

المواصفات الفنية

المكونات	الماركة	النوع	الطاقة الكهربائية
نظام التحكم	NEWKer	CNC990TDB	100 وات
برغي كروي لمحور X	TBI Motion	2510
برغي كروي لمحور Z	TBI Motion	3210
برغي كروي لمحور Y	TBI Motion	2510
محرك سيفور مؤازر لمحور X	Haide servo	محرك سيرفو 110	1.2 كيلو وات × 4 قطع
محرك سيرفو مؤازر لمحور Z	Haide servo	محرك سيرفو 110	1.2 كيلو وات × 6 قطع
محرك سيرفو مؤازر لمحور Y	Haide servo	محرك سيرفو 110	1.2 كيلو وات × 6 قطع
قضيب توجيه (دليل توجيه) لمحور X	Dinghan	دليل (قضيب/ سكة) توجيه قياس 25 مم
قضيب توجيه (دليل توجيه) لمحور Z	Dinghan	دليل (قضيب/ سكة) توجيه قياس 25 مم
قضيب توجيه (دليل توجيه) لمحور Y	Dinghan	دليل (قضيب/ سكة) توجيه قياس 25 مم
قدرة العمود الدوار	Jitaike		4 كيلو وات
قدرة محرك الدفع للعمود الدوار	Jitaike		4 كيلو وات
وحدة التشكيل بالمحطة الثالثة (تشكيل باستخدام أداة T3)	Tianyi	12000 دورة/ دقيقة	7.5 كيلو وات
وحدة الحفر بالمحطة الرابعة (حفر بأداة T4)	Tianyi	18000 دورة/ دقيقة	6 كيلو وات
وحدة التجويف وتشكيل فتحات النقر (أداة التجويف بالمحطة الخامسة)	Tianyi	18000 دورة/ دقيقة	6 كيلو وات
وحدة التفريز العكسية (أداة التفريز بالمحطة السادسة)	Tianyi	12000 دورة/ دقيقة	7.5 كيلو وات
أقصى طول لقطعة المعالجة (قطعة العمل)	1000 مم
أقصى قطر لقطعة العمل	120 مم
أبعاد الماكينة	3100 × 1800 × 1850 مم
وزن الماكينة	3300 كجم

الميزات

مزوّدة بنظام تحكم رقمي قياسي يدعم لغة G-code، مما يسهّل البرمجة ويحقق توافقاً واسعاً مع مختلف تطبيقات تشغيل ومعالجة الخشب.
صندوق العمود والدعامة الخلفية مصنّعة من مواد متكاملة مصبوبة، حيث تُصنّع باستخدام قوالب رملية من راتنج عالي الجودة، وتخضع لعملية التلدين بدرجات حرارة عالية بعد الصب لضمان الثبات الهيكلي. كما أن التصميم يعزز الصلابة ويحدّ من التشوه مع مرور الوقت ويوفر متانة طويلة الأمد — حيث يبلغ وزن كل ماكينة نحو 2.4 طن لتعزيز الاستقرار أثناء التشغيل.
محاور X، Y، Z، وA تعمل بمحركات سيرفو عالية الدقة، حيث تستجيب بدقة لأوامر النظام، وتحقق سرعة في المعالجة مع الحفاظ على دقة الأبعاد، كما تصل سرعة الحركة السريعة إلى 20 متراً في الدقيقة، ويشمل النظام إنذاراً أوتوماتيكياً للحماية من التحميل الزائد.
تتميز بكتل انزلاقية مع فلنجات لتقليل الاهتزاز، حيث أن جميع البلوكات مزوّدة بتصميم مزود بفلنجة لتقليل اهتزاز الأداة، خصوصاً عند التعامل مع قطع كبيرة الحجم، مما يحقق أسطح أكثر نعومة وتقليل آثار الأدوات، وبالتالي تقليل الحاجة إلى الصنفرة اللاحقة.
عمود دوران بتحكم تلقائي في السرعة ونظام كبح مدمج، حيث أن سرعة العمود قابلة للتعديل إلكترونياً دون خطوات، مع تحكم برمجي دقيق، ونظام فرملة متكامل يوقف المغزل خلال 1.2 ثانية فقط مما يعزز الكفاءة التشغيلية والسلامة.
