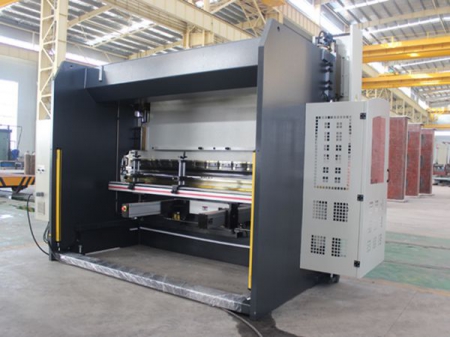

آلة الثني الهيدروليكية CNC بـ 4 محاور
يتم تصميم للمستقبل، آلة الثني CNC هذه تزيد السرعة والجودة خلال عملية الإنتاج من أجل تخفيض تكلفة لكل آلة.

حلول الثني المثيرة للإعجاب

يتم اختيار المعدات حسب طلب الزبون من أجل تلبية احتياجات الثني لكل زبون.

السرعة العالية والأداء العالي

سرعة الرجوع السريعة وأداء الثني الرائع

قدرة الإنتاج السريعة كضعفين مقارنة مع آلات الثني CNC التقليدية.

مع هذه المواصفات، يمكن تحقيق الانحناءات العميقة من خلال استخدام أدوات ذات أطول طول، والأجزاء قابلة لإخراج من الجزء الأمامي من الآلة للتغيير السريع.

الأجزاء من نوع Z قابلة لانحناء بقوالب طويلة.
"السرعة العالية مع السقوط بحرية"
"سرعة الضغط العالية"
"سرعة الرجوع العالية"

المقياس الخلفي بالمحرك المؤازر X محور R ( معياري)؛

المقياس الخلفي CNC المصمم من قبل ACCURL هو سريع ودقيق. الهيكل القوي يضمن العمل الفعال لسنوات كثيرة.

يتم تشغيل هذا النظام بالمحرك المؤازر مع عمود المحرك بالبراغي الكروية والمحامل الخطية بدقة 0.01مم.

المقياس الخلفي قابل لتحديث بـ X1، X2، Z1، Z2، R1 وR2 حسب الطلب.

آلات الثني هذه مثالية لكم إذا كنت تبحث عنها

الجودة العالية والانحناء المكرر يتم تحقيقها من خلال استخدام الصمامات والأسطوانات المتزامنة.

يتم فحص ومعايرة المحور التلقائي عند تشغيل الجهاز.

جميع آلات ACCURL مصممة عن طريق برنامج SOLID WORKS 3D ومصنوعة من الفولاذ العالية الجودة ST44-1 المعزز مع أحدث التكنولوجيات.

تعمل العارضة العلوية الصلبة على محامل بـ 8 نقط مع دقة الانحناء بـ 0.01مم.

الأدوات من الجزء العلوي والجزء السفلي بالماركات المشهورة تم تقويتها من أجل تطويل عمر الخدمة وتوفير دقة الانحناء العالية.

مضخة الضغط العالي الصامتة.

المعدات المعيارية

الهيكل الأحادي بالفولاذ الملحوم جامد للانحراف والشدة العالية بمادة ST44 A1.

4 محاور (محور Y1، Y2، X، R)

يتم تشغيل نظام القياس الخلفي مع محاور X وR عن طريق مؤازر AC مع الرسوم الملونة.

نظام هيدروليكي مؤازر HOERBIGER

نظام مضاد لانحراف بتحكم CNC.

الأدوات العليا المعيارية المقطع بمعالجة التقوية والطحن، والأدوات السفلى بقالب 4V (مقطع 835مم)

نظام قمط الأدوات باللزم السهل مع الأدوات العليا والسفلى.

أجهزة التحكم الرسومية المعيارية قابلة لاختيار من: جهاز التحكم بشاشة اللمس الرسومية الملونة Delem DA56s 2D و Cybelec Mod Eva 12S

اللوحة الكهربائية مع نظام التبريد مصممة لتلبية معايير CE.

لوحة التحكم المعلقة، الهندسة البشرية والاستخدام السهل.

جهاز الوقاية الآمن بالضوء الخلفي ( فئة 4)

الجانب الأمامي مجهز مع التباديل الآمنة.

تزامن محور Y1 Y2 متوفر بالمشفر الخطية مع تسامح 0.01مم.

دواسة القدم تلبي متطلبات CE

أذرعة الدعم الأمامية المنزلقة مع شقب T ومسطرة مم / بوصة.

عمق المجاز 410مم.

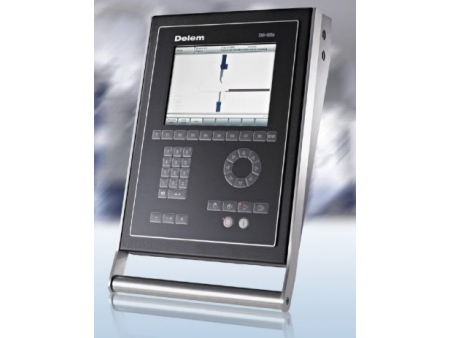

نظام التحكم Delem DA56s CNC:

عرض ملون 10,4" LCD TFT

برمجة تخطيطية 2D

تحديد متتالية الانحناء

حساب الطول المطور

التحكم في تعويض الانحراف

مكتبة المنتجات/ المواد/ الأدوات

واجهة ماوس ولوحة مفاتيح USB

دعم إعدادات اللغات المتعددة.

قاعدة البيانات لتمديد المواد وتصحيح الزوايا

توافق Delem Modusys ( قابلية التوسع وإمكانية التكيف للوحدة)

وظائف التحكم الأساسية هي محور Y1 Y2 X R. محور المقياس الخلفي الثاني يمكن استخدامه كمحور Z1 Z2 X1 X2 أو R2.

المواصفات التقنية

موديل (SC/MB8)			63T×1500	63T×2500	110T×3200	135T×3200	175T×3200	220T×3200	250T×3200
قدرة الثني		Tons	63	63	110	135	175	220	2500
طول الثني		mm	1500	2500	3200	3200	3200	3200	3200
ضوء النهار		mm	1100	2060	2700	2700	2700	2700	2700
أقصى ارتفاع الغلق		mm	430	430	480	480	480	480	480
شوط الانزلاق		mm	200	200	200	200	200	200	200
عمق المجاز		mm	370	370	400	400	400	400	400
عرض المسند		mm	150	150	200	200	200	200	200
سرعة السقوط		mm/min	180	180	180	180	160	160	160
سرعة الضغط		mm/min	8	8	10	10	10	10	10
سرعة الرجوع		mm/min	160	160	160	160	125	125	110
محاور تحكم CNC			Y1 Y2 X R تعويض الانحراف
شوط المقياس الخلفي		mm	500	500	500	500	500	500	500
الأبعاد الخارجية	L	mm	1825	2825	3500	3500	3500	4500	3500
	W	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2600	2430	2540	2540	2580	2580	2580
الوزن		kg	4600	5600	8000	9100	10000	12000	15000
