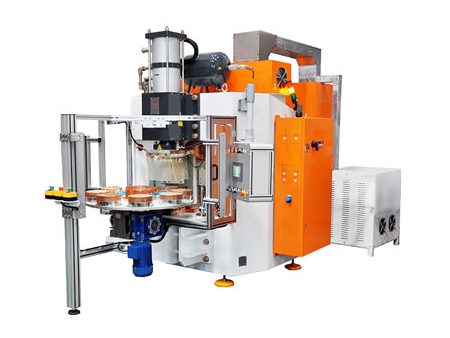

نظام لحام المقاومة الكهربائية لصمولة غلاف مضخة المياه
المواصفات الفنية الرئيسية
| البند | البارامترات |
| مصدر الطاقة الكهربائية (V/￠/HZ) | 380/3/50 |
| قدرة محول التفريغ (KVA) | 2*500 KVA |
| المكثف | 60 قطعة من مكثف 2000μF\1000V |
| أقصى تيار أبتدائي (A) | 210 |
| مواصفات الكابل الأولي (MM2) | 50 |
| دورة الشغل المقننة (%) | 50 |
| جهد عدم التحميل الثانوي (V) | 18-23.5 |
| قياس أسطوانة اللحام (￠*L) | φ250*150 |
| أقصى ضغط للتشغيل (N) | 48000 |
| ضغط الهواء المضغوط (MPa) | 0.6-0.7 |
| استهلاك مياه التبريد (L/MIN) | 10 |
| الأبعاد (L*W*H) (MM) | 3500*2100*3000 |
الخصائص
1. تم تجهيز آلة لحام مضخة المياه بتقنية اللحام بتفريغ المكثف بقدرة 60 كيلو جول.
2. يتطلب نظام اللحام التغذية والتفريغ اليدوي لقطع العمل.
نبذة مختصرة

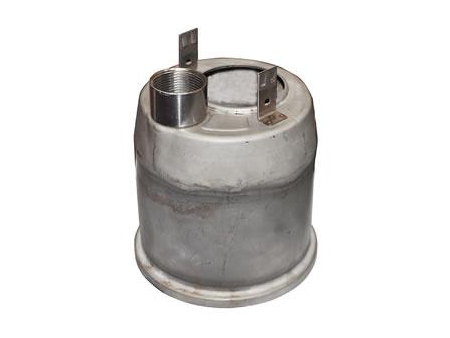

تم تصميم ماكينة اللحام لأغطية مضخة المياه ذات صامولة مقاس 1 بوصة. التكنولوجيا التقليدية المستخدمة في هذه العملية هي لحام قوس التنغستن بالأرجون، والذي يتميز بكفاءة منخفضة وتكلفة عمالة عالية. تعمل تقنية اللحام بالمقاومة لدينا على تحسين كفاءة الإنتاج والجودة بشكل كبير.
يتطلب نظام اللحام التغذية والتفريغ اليدوي لقطع العمل.
الأبعاد الأبعاد (الوحدة: مم)
| البارامترات | الارتفاع | الطول | العرض |
| الأبعاد | 2550 | 4570 | 2000 |
المواصفات الفنية الرئيسية
| البند | البارامترات |
| السعة المفننة (KVA) | 120000 |
| مصدر الطاقة الكهربائية (V/￠/HZ) | 135/380/3/50 |
| التيار الأبتدائي (A) | 210 |
| دورة التشغيل المقنن (%) | 50 |
| جهد الطفو الثانوي (V) | 18-23.5 |
| سلسلة تنظيم الجهد الثانوي | 2 |
| فجوة الذراع (مم) | 100 |
| شوط الأسطوانة (مم) | 150 |
| سرعة اللحام (متر لكل دقيقة) (ثانية لكل قطعة) (واحدة لكل ثانية) | 6 |
| أقصى ضغط للتشغيل (kgf) | 2454 |
| ضغط الهواء المضغوط (MPa) | 0.6~0.7 |
| استهلاك الهواء المضغوط (ضغط الهواء 0.5 ميجا باسكال، الشوط: 60 مم) (لتر لكل واحدة) | 28 |
| استهلاك مياه التبريد (L/MIN) | 10 |
| مواصفات الكابل الأولي (MM2) | 50 |
| أقصى تيار دائرة قصر للمحول (KA) | 240 |
الخصائص
1. ماكينة اللحام بتفريغ المكثف بقدرة 60 كيلو جول.
2. تعتمد آلة اللحام على لوحة دوارة آلية مكونة من ثماني محطات.
3. التغذية اليدوية لقطعة العمل وتفريغها.
نبذة مختصرة

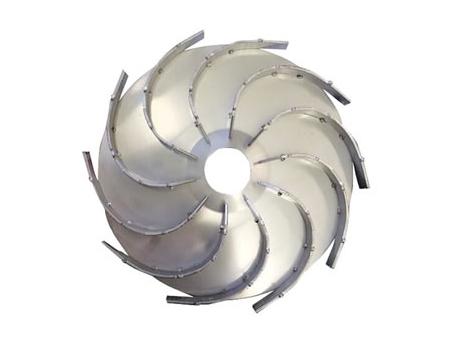

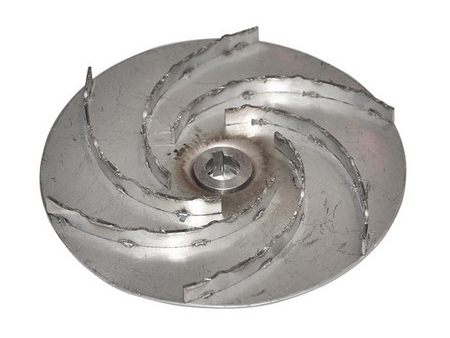

تم تصميم نظام اللحام للحام شفرات مضخة المياه. وهو مخصص لاستبدال تقنيات الصب التقليدية. لا يشكل تيار اللحام الكبير مشكلة لأننا نعتمد على تقنية اللحام بتفريغ المكثف، مما يقلل بشكل كبير من الطلب على سعة الطاقة.

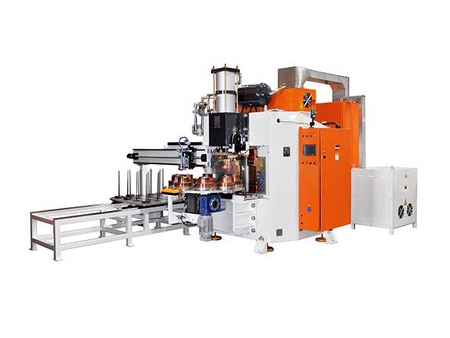

ماكينة الكبس واللحام النقطي بتفريغ المكثف 60000J لريش مضخة الماء بثماني محطات DR-60000-18001
الأبعاد الأبعاد (الوحدة: مم)
| الموديل # | DR-60000-18001 |
| القدرة المقننة | KJ | 60 |
| مصدر الطاقة الكهربائية | V/Φ/Hz | 380/3/50 |
| أقصى تيار أبتدائي | A | 187 |
| أقصى تيار لدائرة القصر | kA | 96.7 |
| أقصى ضغط تشغيل | kN | 29 |
| الأبعاد (LxWxH) | mm | 5128x3331x2528 |

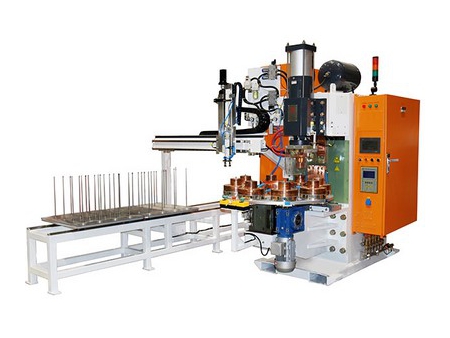

ماكينة الكبس واللحام النقطي بتفريغ المكثف 30000J لريش مضخة الماء بثماني محطات DR-30000-18007
الأبعاد الأبعاد (الوحدة: مم)
| الموديل # | DR-30000-18007 |
| القدرة المقننة | KJ | 30 |
| مصدر الطاقة الكهربائية | V/Φ/Hz | 380/3/50 |
| أقصى تيار أبتدائي | A | 187 |
| أقصى تيار لدائرة القصر | KA | 103 |
| أقصى ضغط تشغيل | kN | 18.5 |
| الأبعاد (LxWxH) | mm | 3312x2646x2314 |
