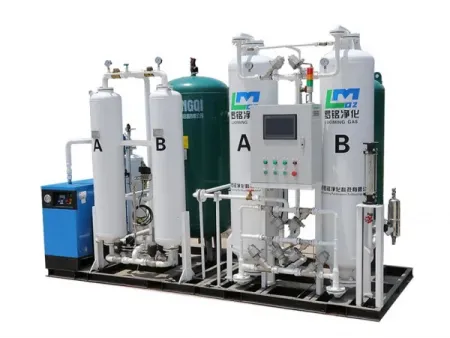

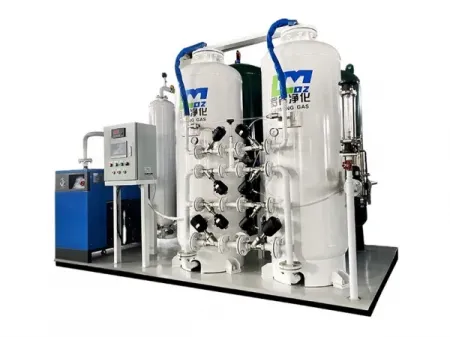

هذا نظام مخصص لتوليد الأكسجين بتقنية PSA (الامتزاز بالضغط المتأرجح)

تعتمد أنظمة توليد الأكسجين بتقنية الامتزاز بتذبذب (بتأرجح) الضغط (PSA) على الهواء المضغوط النقي كمادة خام، وعلى منخل جزيئي من الزيوليت (Zeolite) عالي الجودة كمادة ماصة. وتحت ظروف ضغط مدروسة بدقة، يتم فصل الأكسجين عن الهواء باستخدام تقنية الامتزاز بتأرجح الضغط. كما يخضع الهواء المضغوط، بعد تنقيته وتجفيفه، لعمليات الامتزاز تحت الضغط والانتزاع عند خفض الضغط داخل أبراج الامتزاز. وبفضل الخصائص الديناميكية الهوائية، ينتشر النيتروجين عبر المسام الدقيقة للمنخل الجزيئي بمعدل أسرع من الأكسجين؛ حيث يتم امتصاص النيتروجين بصفة تفضيلية، بينما يتركز الأكسجين في الحالة الغازية ليشكل المنتج النهائي. وعند خفض الضغط وصولاً إلى الضغط الجوي، يتم تحرير النيتروجين والشوائب الممتصة لإعادة تجديد المادة الماصة. يعمل البرجان بالتناوب، حيث يقوم أحدهما بإنتاج الأكسجين بينما يقوم الآخر بعملية الانتزاع والتجديد. وبفضل التحكم الذكي عبر نظام PLC الذي يدير الصمامات الهوائية، تضمن الأنظمة إنتاجاً مستمراً ومستقراً للأكسجين عالي النقاوة.

الميزات الرئيسية
  • سعة الأكسجين: 1إلى200 متر مكعب قياسي في الساعة (في الظروف القياسية)
  • نقاء الأكسجين: 93%±2% (وفقاً للمعيار الوطني الصيني)
  • ضغط المخرج: 0.1إلى0.55 ميجا باسكال (ضغط مقاس، مستقر وقابل للتعديل)
  • نقطة ندى الأكسجين (مستوى الرطوبة): أقل من أو يساوي -40 درجة مئوية (عند الضغط الجوي)
نظام توليد الأكسجين المخصص بتقنية (PSA)
وصف العملية
  • المعالجة الأولية لهواء التغذية
    يمر الهواء المضغوط عبر مجفف تبريدي وفلاتر متعددة المراحل لإزالة الرطوبة، ورذاذ الزيت، والشوائب. ويضمن ذلك كون الهواء الداخل نظيفاً، وجافاً، وخالياً من الزيوت، مما يحمي المنخل الجزيئي من التلوث.
  • الفصل بالامتزاز
    يدخل الهواء المعالج أولياً إلى أبراج الامتزاز المليئة بالمنخل الجزيئي للزيوليت (ZMS). وتحت ضغط منظم، يقوم المنخل الجزيئي بامتصاص النيتروجين وثاني أكسيد الكربون والشوائب النزرة الأخرى بصفة تفضيلية، بينما يمر الأكسجين عبر طبقة الامتزاز كغاز منتج.
  • دورة التجديد
    يعمل برجا الامتزاز في دورات تبادلية، فبينما يكون أحد البرجين في مرحلة الامتزاز لإنتاج الأكسجين، يخضع الآخر لعملية خفض الضغط لانتزاع الشوائب وإتمام عملية التجديد. كما تدير صمامات يتم التحكم فيها بواسطة نظام PLC عملية التبديل السلس بين البرجين لضمان تدفق مستمر ومستقر للأكسجين.
  • المعالجة اللاحقة والتخزين
    يمر الأكسجين المنتج عبر مراحل الترشيح الدقيق والتعقيم. كما يمكن تهيئة معززات ضغط الأكسجين أو خزانات تخزين الأكسجين وفقاً لمتطلبات التطبيق لضمان إمداد مستقر.
الميزات الرئيسية
  • التشغيل في درجة الحرارة المحيطة والضغط المنخفض
    لا يتطلب النظام تسييلاً بالتبريد العميق، حيث يعتمد على الامتزاز الفيزيائي للفصل، مما يضمن استهلاكاً منخفضاً للطاقة ومستوى عالياً من أمان التشغيل.
  • نقاء أكسجين قابل للتعديل
    يصل نقاء الأكسجين القياسي إلى 93%±2%، وتحقق مرحلة التنقية الثانوية بنظام (PSA) الوصول إلى نقاء يتجاوز 99.5 بالمائة للتطبيقات الصناعية أو الطبية.
  • تحكم آلي بالكامل
    يتميز بخاصية التشغيل بضغطة زر واحدة وعمل أتمتة كاملة، حيث يتم مراقبة المعلمات الأساسية مثل معدل التدفق والضغط والنقاء في الوقت الفعلي، مما يدعم التشغيل بدون تدخل بشري.
المواصفات الفنية
الموديل نسبة النقاء معدل التدفق (متر مكعب قياسي في الساعة) القطر الاسمي للمدخل القطر الاسمي للمخرج ضغط المخرج (ميجا باسكال)
LMO-3 93%±2% 3 DN15 DN15 0.1-0.55
LMO-5 93%±2% 5 DN15 DN15 0.1-0.55
LMO-10 93%±2% 10 DN25 DN25 0.1-0.55
LMO-15 93%±2% 15 DN40 DN25 0.1-0.55
LMO-20 93%±2% 20 DN40 DN25 0.1-0.55
LMO-25 93%±2% 25 DN40 DN25 0.1-0.55
LMO-30 93%±2% 30 DN40 DN25 0.1-0.55
LMO-40 93%±2% 40 DN50 DN40 0.1-0.55
LMO-50 93%±2% 50 DN50 DN40 0.1-0.55
LMO-60 93%±2% 60 DN50 DN40 0.1-0.55
LMO-70 93%±2% 70 DN65 DN40 0.1-0.55
LMO-80 93%±2% 80 DN65 DN40 0.1-0.55
LMO-90 93%±2% 90 DN65 DN40 0.1-0.55
LMO-100 93%±2% 100 DN65 DN50 0.1-0.55
LMO-110 93%±2% 110 DN65 DN50 0.1-0.55
LMO-120 93%±2% 120 DN80 DN50 0.1-0.55
LMO-130 93%±2% 130 DN80 DN50 0.1-0.55
LMO-140 93%±2% 140 DN80 DN50 0.1-0.55
LMO-150 93%±2% 150 DN100 DN50 0.1-0.55
LMO-160 93%±2% 160 DN100 DN50 0.1-0.55
LMO-170 93%±2% 170 DN100 DN50 0.1-0.55
LMO-180 93%±2% 180 DN100 DN65 0.1-0.55
LMO-190 93%±2% 190 DN100 DN65 0.1-0.55
LMO-200 93%±2% 200 DN100 DN65 0.1-0.55
المعدات الاختيارية

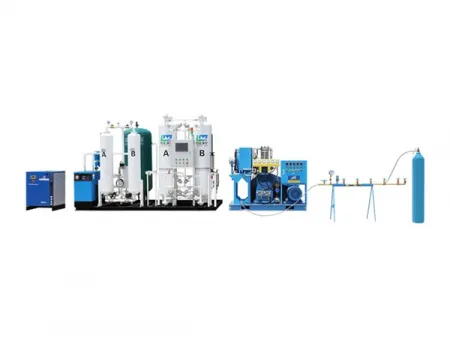

  • نظام تعبئة الغاز
هل تبحث عن نظام مخصص لتوليد الغاز؟

استشر خبراءنا لتصميم نظام متكامل يلبي احتياجاتك المخصصة من حيث معدل التدفق، والنقاء، والمتطلبات البيئية الخاصة بموقعك.
