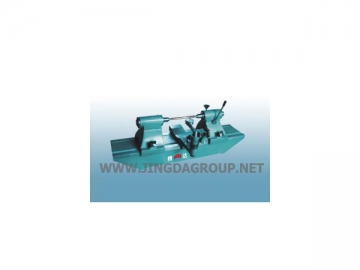

منضدة القياس ذات قاعدة الجرانيت

طلب عرض سعر

من نحن: http://tooljd.asia

التطبيقات
يتم إستخدام منضدة القياس ذات قاعدة الجرانيت على نطاق واسع لقياس أجزاء المحور، المنتج نوع اللوح، أو أنواع أخرى من الأجزاء. إنها تقوم بفحص بشكل أساسي تقّدم/نفاد الشعاعي، البيضاوية، خطأ دقة نهاية الوجه.

الميزات
1. إن هذا النوع من منضدة القياس تستخدم قاعدة الجرانيت من أجل التحسين الكبير في دقة لوحة المرجع، وبالتالي تقليل خطأ الدقة.
2. إن جهاز الميكرومتر القابل للتعديل يمكن أن يقوم بالقياس في أي موقع للقاعدة.
3. هذا المنتج لن يحدث له صدأ. إنه كذلك مريح و سهل في الإستخدام و التخزين.

طرق التطبيق أو الإستخدام
قم بلف مقبض أو مِقْوَدُ محور اللامتراكز إلى أسفل. أولاً، قم بتثبيت الأسهم المدببة/الذيلية في القاعدة. طبقاً إلى طول الجزء الذي تم إختباره، قم بتثبيت الأسهم المدببة/الذيلية في الموضع المناسب. قم بالضغط على مقبض الكرة و قم بتركيب الجزء. إستخدم أثنين من الرؤوس الحادة من أجل دعم جزء الثقب المركزي. قم بلف المقبض لأسفل، و ثبت بإحكام الرأس الحادة. قم بوضع جهاز الميكرومتر القابل للتعديل للموضع المرغوب به. عندما يتم تجهيزها بجهاز الميكرومتر، فيمكن إستخدام منضدة القياس ذات قاعدة الجرانيت للفحص و الإختيار.

المعلمات/المعايير الفنية

النوع (mm)	طول القياس (mm)	قطر القياس (mm)	الدقة (μm)
300	≤ 300	≤ 340	≤ 1
500	≤ 500	≤ 340	≤ 3
1000	≤ 1000	≤ 340	≤ 5
1500	≤ 1500	≤ 340	≤ 6

حجم الجرانيت

النوع (mm)	الطول (mm)	العرض (mm)	الإرتفاع (mm)
300	700	500	100
500	900	500	130
1000	1400	500	150
1500	1900	500	200
