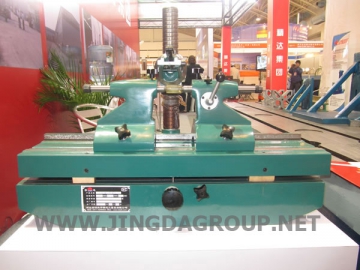

المنضدة التقليدية لقياس التباين القطري والدائري
طلب عرض سعر
من نحن: http://tooljd.asia
إن المنضدة التقليدية لقياس التباين القطري والدائري تستخدم بشكل أساسي لفحص المحاور، الأجزاء، و المنتجات ذات نوع اللوح. يمكن أن تقوم بفحص البيضاوية، الإصدار الشعاعي، خطأ دقة نهاية السطح. علاوة على ذلك، إن منتجنا يكون فريد في التصميم، جميل و أنيق في المظهر. إنه ذات دقة عالية و يمكن أن يستخدم بشكل مريح و سهل.
المعلمات/المعايير الرئيسية
1. الإنبعاث الشعاعي بين السطح المخروطي Mohs 2# tip 60° و المخروطي Mohs: ≤0.005mm.
2. عمق الموازاة بين درابزين التوجيه و المحور الطرفي في نطاق 100mm: ≤0.006mm.
3. الحد الأقصى لقطر الأجزاء حتى يتم إختبارها: 270mm.
4. طول القياس: 300mm، 500mm، 1000mm، 1500mm، و 2000mm.
| الحجم (mm) | إرتفاع المركز (mm) | قطر القياس (mm) | الدقة | |
| سطح المستوى (μm) | السطح العمودي (μm) | |||
| 200 | 100 | 200 | ≤ 8 | ≤ 5 |
| 300 | 100 | 200 | ≤ 8 | ≤ 5 |
| 300 | 170 | 340 | ≤ 8 | ≤ 5 |
| 300 | 300 | 600 | ≤ 8 | ≤ 5 |
| 500 | 170 | 340 | ≤ 8 | ≤ 5 |
| 500 | 250 | 500 | ≤ 8 | ≤ 5 |
| 500 | 300 | 600 | ≤ 8 | ≤ 5 |
| 1000 | 250 | 500 | ≤ 10 | ≤ 8 |
| 1000 | 300 | 600 | ≤ 10 | ≤ 8 |
| 1500 | 250 | 500 | ≤ 20 | ≤ 16 |
| 2000 | 230 | 460 | ≤ 30 | ≤ 20 |
| 2500 | 300 | |||
