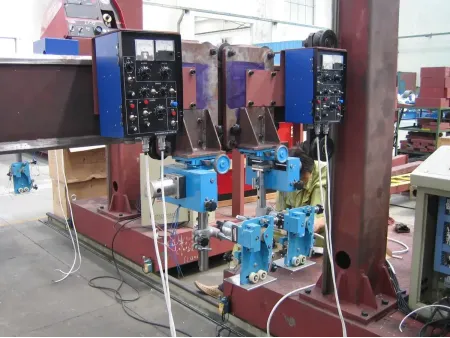

ماكينة لحام كمر حديد مربع ومستطيل (اللحام الكهربائي الخبثي ESW) Box Beam Welding Machine (Electroslag Welding)

طلب عرض سعر

الموقع الإلكتروني: https://steelbeammachine-ae.com/box-beam-electroslag-welding-machine-2-4-3.html

ماكينة لحام الجسور الصندوقية الفولاذية هي نظام متخصص للحام الكهروخبثي مخصص لتنفيذ لحام عالي القوة لربط الحواجز الداخلية بجدران الأعمدة الصندوقية باستخدام تقنية اللحام الكهروخبثي العمودي.

يتميز نظام لحام الجسور الفولاذية العمودي هذا بهيكل كابولي مزود بآلية ضبط دقيقة ثلاثية الأبعاد لضبط موضع شعلة اللحام المبردة بالماء بدقة مع قطعة العمل. كما يحتوي على جهاز تأرجح أفقي يسمح للمشغل بتحديد عرض الحركة التذبذبية حسب حجم حوض الانصهار، مما يضمن جودة لحام ثابتة وعالية.

المواصفات

الموديل	XD15 (Nozzle)	XSD15 (Wire)
أبعاد قطعة العمل	300-1500 mm	300-1500 mm
طول قطعة العمل	4000-15000 mm
قدرة الماكينة	1.5kW
سرعة حركة العربة	6 m/min
طول السكة	18 م، ماكينتان مزدوجتان تعملان على سكة مشتركة
عرض السكة	1000 mm	1500 mm
طرق اللحام	تشغيل بسيط واستثمار أولي أقل، ولكن بتكاليف مستهلكات تشغيلية أعلى على المدى الطويل.	إعداد أكثر تعقيداً واستثمار أولي أعلى، ولكن مع تكاليف تشغيل أقل بشكل كبير على المدى الطويل.

طرق اللحام

نقدم تكوينين مختلفين للحام الكهروخبثي لتحقيق التوازن بين الاستثمار وتكاليف التشغيل:

• نوع الفوهة الاستهلاكية (XD15) تشغيل بسيط واستثمار أولي أقل، ولكن بتكاليف مستهلكات تشغيلية أعلى على المدى الطويل.
• نوع سلك القطب (XSD15) إعداد أكثر تعقيداً واستثمار أولي أعلى، ولكن مع تكاليف تشغيل أقل بشكل كبير على المدى الطويل.

مكونات المعدات

• هيكل النظام: تشغيل بسيط واستثمار أولي أقل، ولكن بتكاليف مستهلكات تشغيلية أعلى على المدى الطويل.
• الإطار الرئيسي: يعمل الإطار الكابولي كهيكل أساسي داعم، ويحمل وحدة تغذية السلك وأنابيب توجيه السلك.
• آلية الحركة: توجد عربة الحركة في قاعدة الإطار الكابولي، حيث يقوم محرك مع مخفض حركة بتشغيل الإطار بالكامل ورأس اللحام بشكل متزامن على طول السكك.
• التصميم المتكامل: يتم تركيب بكرة السلك، وخزان التبريد المائي، ولوحة التحكم، وماكينة اللحام الكهروخبثي على العربة. كما يتم تثبيت أجهزة التوصيل على جانبي العربة وتضغط مباشرة على السكك، مما يوفر مساحة عمل مدمجة وكفاءة عالية.
• الضبط الدقيق: يتم تثبيت آلية تثبيت وضبط ثلاثية الأبعاد لرأس اللحام على الإطار الكابولي، وتسمح بالتحريك الجانبي على المسارات الأفقية لضمان محاذاة دقيقة لفوهة اللحام مع خط التماس.
• السلامة الهيكلية: تُصنع الأعمدة والعوارض من قطاعات فولاذ إنشائي عالي الجودة، مما يضمن تشغيل آمن وموثوق وعمر خدمة طويل.
• مكونات اللحام الأساسية: يعتمد النظام على وحدة تحكم متخصصة للحام الكهروخبثي بنظام سلك القطب من نوع ZHS-D، بالإضافة إلى مصدر طاقة ZH7-1000 لضمان أداء ثابت.
