مبادل حراري صحي من نوع القشرة والأنبوب
تصنيع الخزانات والاوعية المصنوعة من الفولاذ المقاوم للصدأ
مصممة بألواح أنابيب مزدوجة لمنع التلوث

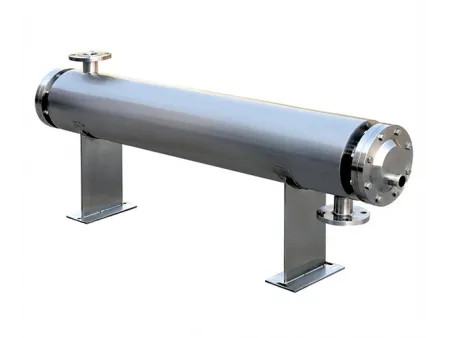

Sanitary Shell & Tube Heat Exchanger
تم تصميم المبادل الحراري الصحي من نوع القشرة والأنبوب خصيصًا للاستخدامات الصعبة، مثل عمليات التسخين أو التبريد لسائل الحقن (WFI) والمياه النقية (PW) والمنتجات الصيدلانية. هذا المبادل الحراري مزوّد بلوحي أنابيب مزدوجين لمنع اختلاط السائل في جانب الأنابيب مع السائل في جانب الغلاف، مما يضمن تشغيلًا صحيًا ويمنع بفعالية حدوث التلوث المتبادل بين المنتج والوسط المسؤول عن التحكم في درجة الحرارة. توفر هذه الميزة مزايا كبيرة، لا سيما في السيناريوهات التي قد تكون فيها وسائط الخدمة سامة أو يحتمل أن تكون متفجرة عند خلطها بالمنتج.
يمر المنتج عبر مجموعة من حزم الأنابيب غير الملحومة والمصقولة، بينما يتدفق مادة الوسيط في الاتجاه المعاكس على طول الجانب الخارجي لحزم الأنابيب. في النهاية، يتم تثبيت الأنابيب على اثنين من حواف الألواح القصيرة، مما يشكل منطقة للكشف عن التسرب لمنع التلوث المتبادل بين الوسطين. يمكن تركيب المبادل الحراري أفقيًا أو رأسيًا. تصميم الأنابيب المستقيمة مع وصلات التمدد يزيل بشكل فعال آثار التمدد الحراري والانكماش.
- يمنع تصميم اللوح الأنبوبي المزدوج تسرّب مادة الوسيط إلى المنتج.
- يمكن تصريفه بالكامل على جانب المنتج وسهولة التنظيف
- لا توجد مساحات ميتة في الأنابيب
- لا يوجد خطر من التلوث المتبادل بين السوائل
- مصممة لمطابقة متطلبات إدارة الأغذية والعقاقير (FDA) وممارسات التصنيع الجيدة الحالية (CGMP)
- يمكن تصميمها بمرونة أو بشكل قياسي.
- نظام توثيق كامل
- نظام استعادة الحرارة أو التبريد في معالجة الأغذية
- أنظمة المعالجة الكيميائية
- شركات تصنيع المستحضرات الصيدلانية
- أنظمة استرداد الحرارة المهدرة
