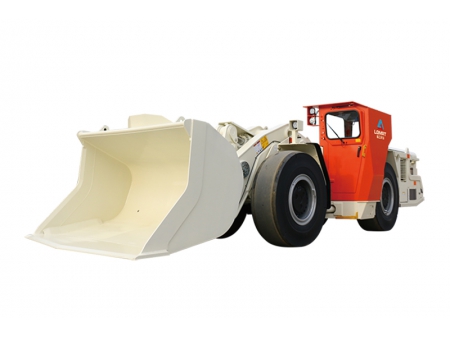

جرافة ديزل للتعدين تحت الأرض، TK70 Diesel Powered Underground Diesel Loader

طلب عرض سعر

من نحن: http://ksdrillrig.asia/6-1-2-tk70-diesel-powered-underground-loader.html

جرافة الديزل للتعدين تحت الأرض فئة TK70 تم تصميمها لجعل تحميل ونقل الخام والصخور في الطرق تحت الأرض أكثر كفاءة وموثوقية. إنها صغيرة الحجم وسهلة التشغيل والصيانة، مع سعة قصوى تبلغ سبعة أطنان لعمليات الكاشط، والقدرة على نقل ما يصل إلى 25 طن للشاحنات المفصلية تحت الأرض. حجمها مناسب للأنفاق التي يبلغ حجمها 3.4 متر × 3.4 متر أو أعلى. تصميمها القوي يجعلها مناسبة لظروف العمل القاسية تحت الأرض.

الخصائص

تعزيز السلامة
مظلة أو كابينة أمان معتمدة متوافقة مع معايير FOPS وROPS لتوفير أقصى قدر من الحماية. تستخدم فرامل زنبركية ونظام فرامل إعتاق هيدروليكي (POSI-STOP) لضمان سلامة الكبح بشكل موثوق.
تحسين الموثوقية
تتضمن مكونات هيدروليكية مشهورة وموثوقة، مثل مضخات PERMCO الهيدروليكية، وخراطيم EATON الهيدروليكية، وصمامات REXROTH.مزود بمكونات مجموعة نقل الحركة DANA لتحسين الموثوقيةتم تصميم وضعية التوجيه ومقابض العمل بشكل مريح لتحسين التحكم وراحة المشغل
الصيانة المبسطة
تتميز بنظام تشحيم يدوي مركزي لسهولة الصيانة.تتضمن نظام كشف الضغط المركزي لتسهيل مهام المراقبة والصيانة.

المواصفات الفنية

الموديل	TK70D	TK70H
الحمل المقنن (kg)	7000	7000
طول×عرض×ارتفاع (mm)	880022502350	880022002270
أقصى قوة للمجرفة (kN)	117	117
أقصى قوة جر (kN)	180	170
سعة المجرفة القياسية (m3)	3.5	3.5
السرعة للأمام والخلف
السرعة الأولى (1st gear) (km/h)	4.4	4.4
السرعة الثانية (2nd gear) (km/h)	8.7	8.7
السرعة الثالثة (3rd gear) (km/h)	16.6	16.6
السرعة الرابعة (4th gear) (km/h)	23.7	24.5
كتلة اللاحمل (بدون حمل)
الوزن الكلي (kg)	22000	22000
حمل المحور الأمامي (kg)	8800	8800
حمل المحور الخلفي (kg)	13200	13200
زمن الدورة الهيدروليكية
زمن الرفع (s)	6.5	6.5
زمن الخفض (s)	5.1	5.1
زمن القلب (s)	2.6	2.6
محرك الديزل
الموديل	Cummins QSC8.3	Volvo TAD850
قدرة الخرج المقننة (kW)	179	160
عدد الأسطوانات	6	6
الإزاحة (L)	8.3	7.7
طريقة التبريد	التبريد بالماء	التبريد بالماء
فلتر الهواء	Donaldson	Donaldson
معايير الإنبعاثات	Tier 3	Tier 3
متوسط استهلاك الوقود (L/H)	19	19
حجم خزان الوقود (L)	350	350
نصف قطر الدوران
أقصى زاوية توجيه (°)	±42.5	±42.5
أدنى نصف قطر الخلوص الداخلي (mm)	2730	2730
أدنى نصف قطر الخلوص الخارجي (mm)	6000	6200
نظام التزييت
نظام التزييت	التمركز اليدوي	التمركز اليدوي
محول عزم الدوران
الموديل	LGMRT	DANA C273
محور التدوير
المحور الأمامي	LGMRT	DANA 16D
المحور الخلفي	LGMRT	DANA 16D
علبة التروس
الموديل	DANA R32000	DANA R32000
الإطارات
الموديل	17.5 R25	17.5 R25
النظام الهيدروليكي
مضخة هيدروليكية	Pomke	Pomke
صمام التحكم	Rexroth	Rexroth
أسطوانة التوجيه	LGMRT	LGMRT
الفلتر (μm)	10	10
أسطوانة الرفع	LGMRT	LGMRT
أسطوانة القلب	LGMRT	LGMRT
نظام الكبح
المراكم	Aurel	Olaer
عنصر الكبح	SAFIM	MICO
الكبح	النوع الرطب المغلق في الوضع العادي	النوع الرطب المغلق في الوضع العادي
النظام الكهربائي
مولد	24V,70A	24V,70A
البطارية	120Ah	120Ah
محرك بداية التشغيل	24V, 5.5kW	24 V, 5.5 kW
الإضاءة	LED 5-35W	LED 5-35W
مكونات التحكم الإلكترونية	Schneider	Schneider
أجهزة الأمان	سقف أمن (ROPS & FOPS)	سقف أمن (ROPS & FOPS)
	مطفأة حريق يدوية	مطفأة حريق يدوية 4 كجم
	حزام الأمان	حزام الأمان
	قفل المفتاح الرئيسي/زر الفرامل/زر التوقف في حالات الطوارئ	قفل المفتاح الرئيسي
	تنبيه الرجوع للخلف	تنبيه الرجوع للخلف
الخيارات	قادوس 3.0 متر مكعب، 3.7 متر مكعب	قادوس 3.0 متر مكعب، 3.7 متر مكعب
	وحدة التحكم عن بعد اللاسلكية	وحدة التحكم عن بعد اللاسلكية
	نظام اطفاء الحرائق الآلي	نظام اطفاء الحرائق الآلي
	فيديو عكسي	فيديو عكسي
	تشحيم مركزي آلي	تشحيم مركزي آلي
	محور التدوير DANA 16D2149	إطارات تيوب لس (لاأنبوبي)
	إطارات تيوب لس (لاأنبوبي)	نظام وزن الكاشطة
	وحدة التحكم عن بعد اللاسلكية	نظام تثبيت ذراع الكاشطة
	منقي غاز العادم (DOC DPF)	Benz OM906LA 150kW
