شاحنات التعدين تحت الأرض شاحنات قلابة للمناجم تحت الأرض (نظام المكابح الهوائية) Air Brake Underground Dump Truck
شاحنة قلابة للنقل في المناجم والأنفاق تحت الأرض
المواصفات الرئيسية
- قوة المحرك 330 إلى 400 قوة حصان
- الحمولة المقدرة 20 إلى 30 طن
- سعة هيكل التحميل والتفريغ (صندوق التحميل والتفريغ/ صندوق الشاحنة) 8.8 إلى 15 متر مكعب
التطبيق (الاستخدام)
نقل المنحدرات في عمليات التعدين تحت الأرض
| الموديل | |||
| الحمولة المقدرة (طن) | 20 | 25 | 30 |
| قوة المحرك (حصان) | 330 | 350 | 400 |
| ناقل الحركة | يدوي | ||
| حمولة المحور (طن) | 6.5 16 16 | 9.5 16 16 | 9.5 16 16 |
| الكابينة (المقصورة) | مقصورة شاحنة طويلة الرأس أحادية الجانب | ||
| الإطار (العجلة) | 10.00R20 | 12.00R20 | 12.00R20 |
| سعة صندوق التحميل والتفريغ (متر مكعب) | 8.8 | 11.8 | 15 |
| السرعة القصوى (كم/ ساعة) | 23 | ||
| وضع الدفع | 6×4 | ||
| الحد الأدنى لنصف القطر الخارجي للدوران (م) | 10 | 10.5 | 11 |
| الحد الأدنى لنصف القطر الداخلي للدوران (م) | 6 | 6.2 | 6.5 |
| ارتفاع التحميل (مم) | 2300 | 2510 | 2780 |
| أقصى ارتفاع عند التفريغ (مم) | 5600 | 5650 | 5780 |
- إن هذه الشاحنات مزودة بمكابح هوائية وفرامل العادم ومقود هيدروليكي عالي العزم وكابينة مريحة أحادية الجانب وهياكل تغطية هيكلية، وحواف مغطاة بالكامل لجسم القلاب، مما يضمن السلامة التشغيلية.
- تسمح تقنية الصمامات الأربعة الاحتراق الكامل والكفاءة العالية للمحرك. كما أن قوة المحرك متطابقة مع القدرة وناقل الحركة، ونسب محور القيادة تجعل الشاحنات سريعة واقتصادية في استهلاك الوقود ومنخفضة الانبعاثات.
- يتم تطوير التجميعات الرئيسية للشاحنة القلابة بالاشتراك مع مصنعين محليين محترفين ومصممة خصيصًا لمختلف الظروف، مما يضمن أداءً مستقرًا وتكنولوجيا ناضجة وموثوقية عالية في أنظمة نقل الحركة والكبح وأنظمة التحميل.
- بالنسبة للمنحدرات الشديدة الانحدار، والطرق الوعرة، والأسطح الزلقة، وحالات الخوض في المياه الزلقة، نستخدم قوة محددة عالية، وعزم دوران محدد، ومحاور دفع ذات نسبة عالية لضمان الانطلاق السلس على المنحدرات والقدرة الممتازة على الانحدار، مما يوفر قوة وافرة وكفاءة دوران عالية.
- يمنح الشاسيه والمقصورة المصممان بشكل احترافي الشاحنات القلابة هيكلاً مدمجاً، ومركز ثقل منخفض، ونصف قطر دوران صغير، مما يسمح لها بالعمل بمرونة في الأماكن الضيقة، والتدرجات الحادة، والمنعطفات الضيقة في الأنفاق.
- يقلل الهيكل المرن، والمصنوع من الفولاذ عالي القوة الخاص بالشاحنة القلابة ذات الهيكل العريض، من أضرار الصدمات أثناء تحميل المواد. وبالإضافة إلى ذلك، تحقق الشاحنات أداءً فائقاً في تحمل الأحمال، وذلك بفضل المحاور عالية الحمولة، والإطارات المقواة بالأسلاك الفولاذية والجنوط عالية القوة.

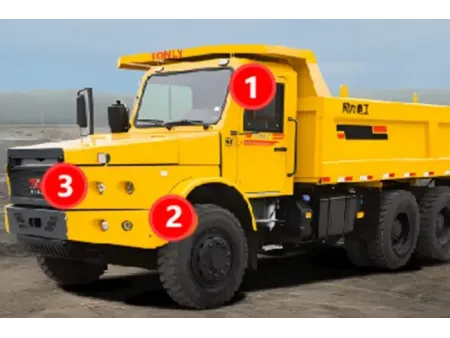

وفقًا للدراسة المتعمقة حول بيئات حفر الأنفاق وتقنيات التعدين، فإن الكابينة التقليدية ذات الإطار المصممة بشكل احترافي تتكيف بشكل كبير مع ظروف العمل وممتازة في مقاومة التصادم والصدمات، مما يحمي المشغل بشكل فعال ويوفر له بيئة مريحة.
يتميز نظام ترس التوجيه المزدوج المصمم خصيصاً بدقة توجيه عالية وراحة وموثوقية عالية.
تم ت صناعة المحرك ليلبي متطلبات التعدين والنقل على الطرق الوعرة بشكل احترافي ومع قوة عالية، واستهلاك منخفض للوقود.

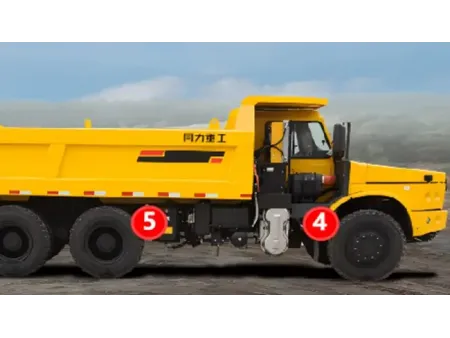

تمت إضافة ناقل الحركة المزود بصندوق واحد وعمود وسيط مزدوج، والذي تم تطويره بالاشتراك بين تونلي وFAST، مع جهاز تشحيم قسري، ومع قدرة نقل عزم دوران قوية وموثوقية عالية. كما يمكن للمُثبِّط الهيدروليكي المدمج الاختياري أن يقلل من استهلاك أحذية الفرامل ويحسِّن من سلامة الشاحنة.
تمت صناعته من ألواح فولاذية عالية القوة عن طريق الدرفلة عدة مرات، ويتميز بقدرة تحمل عالية، ومقاومة قوية للصدمات وله عمر خدمة طويل. كما أنه يتكيف مع ظروف العمل المختلفة، ويمكنه امتصاص وتخفيف حمل الصدمات لحماية نظام التحمل.
الحاوية مصنوعة من مواد عالية القوة ومزودة بإطار شبه صلب لتقليل الصدمات والأضرار التي تلحق بالإطار أثناء تحميل المواد. وعلى وجه التحديد، فإن الحاوية مصنوعة من ألواح فولاذية مقاومة للتآكل لتقليل التأثير الرأسي للمواد بشكل فعال، وتقليل تشوه جسم القلاب، مما يطيل من عمر الخدمة.
إطار OTR مجهز لظروف العمل المختلفة، مع قدرة ممتازة على التكيف مع ظروف العمل وله عمر خدمة طويل.
تحقق أسطوانة الزيت الهيدروليكية لأغراض التعدين قدرة رفع قوية وكفاءة وأمان وموثوقية.
يتميز نظام التعليق الأمامي من النوع المنزلق المزود بممتص صدمات مزدوج بقدرة تحمل أعلى، وأداء عازل ممتاز، وموثوقية عالية. تم تجهيز نظام التعليق الخلفي المتوازن (اليايات الورقية) بآلية توجيه مزدوجة على شكل حرف V، والتي تتمتع بقدرة تحمل عالية وثبات ممتاز.
يمكن لنظام المكابح تحقيق تبديد أسرع للحرارة وعزم كبح أعلى وكفاءة كبح عالية، مما يضمن التشغيل الآمن في الموقع بشكل فعال.
