ماكينة اللحام بالفايبر ليزر فئة WFQ
التطبيقات
ماكينة اللحام بالفايبر ليزر فئة WFQ مناسبة للحام مواد الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الألواح المجلفنة، سبائك الألومنيوم والمواد المعدنية الأخرى. ماكينة اللحام بألياف الليزر يمكن أيضاً أن تستخدم للحام منتجات البلاستيك، الأجزاء الدقيقة الرئيسية لأجهزة الهواتف المحمولة، الكمبيوتر المحمول، الكمبيوتر اللوحي والأجهزة القابلة للارتداء، مثل الهوائي (المستشعر)، سماعة الأذن، البطارية، الإطار، والغلاف الخلفي.
المواصفات الفنية
| ليزر اللحام WFQ150-A | |
| الطول الموجي (nm) | 1064 |
| التحليل الطيفي للألياف (n) | 1/2/4 |
| قطر الألياف (um) | 50 |
| طول الألياف (m) | قياسي: 5 اختياري: 10, 15, 20 and etc. |
| قدرة ذروة الليزر (واط | 1500 |
| متوسط القدرة (واط | 150 |
| أقصى طاقة للنقطة الواحدة (J) | 15 |
| التبريد | التبريد بالهواء |
| ظروف التشغيل | درجة حرارة التخزين: من -20 إلى 60 درجة مئوية؛ الرطوبة: أقل من 70%، درجة حرارة التشغيل: من 10 إلى 35 درجة مئوية؛ الرطوبة: أقل من 70% |
| القدرة الكهربائية الكلية ((Kw | < 2.2 |
| مصدر الطاقة الكهربائية | 200~240V;50~60Hz |
| الوزن الكلي (كغم | 80 |
| الأبعاد (مم) | 980 x 580 x 800 |
| طاولة عمل اللحام WTA-S-A | |
| مساحة العمل (مم) | قياسي: 70x70 اختياري: 90x90, 110x110 |
| أقل قطر لنقطة التركيز (مم) | 0.2~0.4 |
| دقة التموضع للجفانوميتر (مم) | < 0.02 |
| طريقة الرفع (مم) | يدوية (كذلك يمكن توفير آلية الرفع الأوتوماتيكية للرفع الكهربائي) |
| مساحة الرفع (مم) | 0~300 |
| تدعم صيغة (برامج) الرسوميات المتجهية | PLT |
| بيئة العمل | درجة حرارة التخزين: من -20 إلى 60 درجة مئوية؛ الرطوبة: أقل من 70%، درجة حرارة التشغيل: من 10 إلى 35 درجة مئوية؛ الرطوبة: أقل من 70% |
| القدرة الكهربائية الكلية ((Kw | < 0.8 |

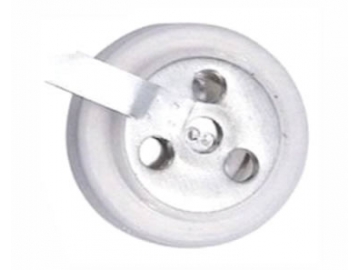

عينات من استخدامات الليزر:
الخصائص
1. رؤوس اللحام الطيفية يمكن بسهولة تكوينها للتناسب مع التكلفة المختلفة ومتطلبات بيئة العمل.
2. التصنيع حسب الطلب، الفصل، التجميع، خدمة ليزر اللحام أو توفير طاولة العمل للتناسب مع خطك الإنتاجي.
3. اعتماد IPC كنظام لتعامل الأنسان مع الآلة، حيث يوفر التشغيل البسيط والموثوق.
4. منظار التحليل الطيفي عالي السرعة: مسار الضوء يمكن بسهولة تغييره بواسطة إنحراف العدسات.
5. نظام الجلفانوميتر: بالنسبة للحام النقطة المنفردة، الجلفانوميتر الفائق يتميز بأنه أسرع من منصة محوري XY التقليدية.
6. ماكينة اللحام بألياف الليزر تتميز بتكلفة التشغيل المنخفضة، استهلاك المادة المنخفض، الصيانة السهلة، الفاقد المنخفض لإيقاف التشغيل.
7. التبريد الهوائي. التركيبة المحكمة. المساحة المحجوزة الصغيرة.
8. مقارنة مع طريقة اللحام التقليدية، لا يحدث تلامس، وبذلك يحقق اللحام عن بعد مع المناولة العالية.
