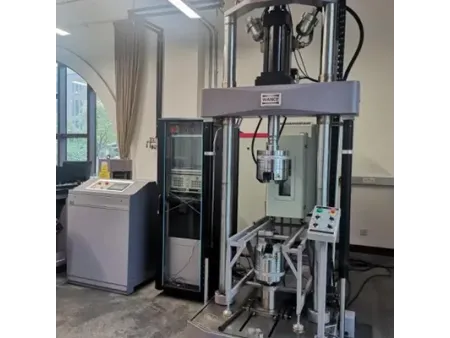

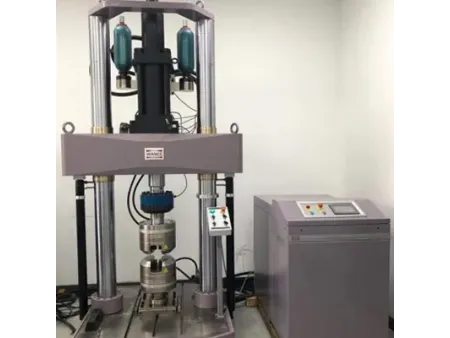

نظام متكامل لاختبار العمر الافتراضي والتحمل للمواد (طراز قائم)، سعة أحمال من 25 إلى 2000 كيلو نيوتن

نظام متكامل لاختبار العمر الافتراضي والتحمل للمواد (طراز قائم)، سعة أحمال من 25 إلى 2000 كيلو نيوتن
نظام متكامل لاختبار العمر الافتراضي والتحمل للمواد (طراز قائم)، سعة أحمال من 25 إلى 2000 كيلو نيوتن
نظام متكامل لاختبار العمر الافتراضي والتحمل للمواد (طراز قائم)، سعة أحمال من 25 إلى 2000 كيلو نيوتن
طلب عرض سعر
الموقع الإلكتروني:
سلسلة (25kN-2000kN) HFT-A/B

Servo-Hydraulic Fatigue Testing Machine

الوظائف

اختبارات الكلال والصمود منخفض المدار ومرتفع المدار (LCF/HCF)، واختبارات ميكانيكا الكسر بما في ذلك JIC، KIC، وCTOD

المعايير

ASTM E399, ASTM 1820, ISO12135, GB/T21143, ISO 1099, ISO 12106, GBT 3075, GBT 5248, GBT 26077, ASTM E466, ASTM E60

ا
الميزات
  • يتميز هيكل التحميل بثبات مطلق في اترددات العالية، حيث أنه هيكلاً مغلقاً بالكامل، ويتميز بصلابة فائقة ونظام انعدام الارتداد الميكانيكي. كما يضمن هذا التصميم استقراراً مثالياً أثناء اختبارات التحميل الدوري عالي التردد، مما يجعله مثالياً لقياس أدق تفاصيل الكلال.
  • الأعمدة ونظام التثبيت (هندسة تقاوم الزمن)، حيث تتميز، أولاً، بأنها أعمدة معالجة بالحث ومطلية بالكروم الصلب لتوفير دقة توجيه فائقة، وصلابة سطحية استثنائية، ومقاومة طويلة الأمد للتآكل. ثانياً، تحكم هيدروليكي ذكي، يتم التحكم في رفع وقفل الرأس عبر مفاتيح دوارة بديهية التشغيل. ثالثاً، نظام القفل الذاتي، وهي تقنية أمان تمنع انزلاق الرأس أو تحركه حتى في حالة انقطاع التيار الكهربائي.
  • نظام المحاذة المحورية (دقة لا تحيد عن المسار)، نظام مدمج يتيح الضبط الدقيق لمحاذاة المقابض الهيدروليكية العلوية والسفلية. وهذا يضمن أن يكون التحميل محورياً تماماً بنسبة 100 بالمائة، مما يحقق أعلى درجات التكرارية في النتائج، وهو أمر حيوي في معامل جودة البلاستيك والمعادن.
  • المكونات الهيدروليكية (جودة عالمية مانعة للتسريب)، حيث تم استخدام وصلات ومانعات تسرب وخراطيم هيدروليكية مستوردة من نخبة المصنعين العالميين، لضمان إحكام الغلق التام على المدى الطويل واستقرار الأداء الهيدروليكي تحت الضغوط العالية.
  • التصميم المتكامل (صلابة مضاعفة)، حيث تم دمج المشغل (Actuator) مع الرأس السفلي في تصميم واحد، مما يقلل من الوصلات الميكانيكية (البراغي). وهذا الابتكار يزيد من صلابة النظام الإجمالية ويجعله أكثر إدماجاً.
  • مشغل السيرفو بتقنية مانع التسرب ذو الخلوص (بدون احتكاك)، وهذا هو "قلب" الجهاز، حيث تم إلغاء أختام الضغط العالي التقليدية واستبدالها بتقنية (الفجوة الدقيقة). كما يضمن التوافق الفائق بين المكبس والأسطوانة أولاً، حركة سلسة للغاية (بدون أي احتكاك يعيق القياس). ثانياً، انعدام ظاهرة الالتصاق ثم الانزلاق، مما يوفر استجابة ترددية هائلة تناسب أصعب اختبارات الكلال الديناميكي.
  • واجهة التحكم (تحكم بلمسة واحدة): واجهة تحكم ميكانيكية-هيدروليكية دوارة تمنح المشغل تجربة استخدام بديهية وموثوقة، مما يسهل إدارة الاختبارات المعقدة في مختبرات البوليمرات.
المواصفات الفنية
نظام اختبار الكلال والصمود للمواد (طراز قائم)، سلسلة HFT-A
الطراز HFT254A HFT504A HFT105A HFT255A HFT505A
القوة، كيلو نيوتن (القوة الديناميكية المقدرة) 25 50 100 250 500
نطاق قياس القوة، كيلو نيوتن (2 % إلى 100 % من النطاق الكامل FS) 0.5-25 1-50 2-100 5-250 10-500
دقة القوة الاستاتيكية (دقة القوة السكونية) ±0.5%
دقة القوة الديناميكية ±1.5%
مشوار المشغل الديناميكي، مم 150
نطاق الإزاحة، مم 0-150(±75)
دقة تمييز الإزاحة، مم 0.001
دقة الإزاحة ≤3mm, 0.015mm
>3mm, ±0.5%FS
تردد الاختبار (هرتز، موجة جيبية) 0.01-60
الهيكل القياسي، A، مم 150-1520 150-1520 150-1520 250-1620 380-2050
الهيكل الممتد، A، مم 550-1920 550-1920 550-1920 650-2020 /
ارتفاع الطاولة ذات المجرى شكل T، (B)، مم 135 135 135 165 220
المسافة البينية للأعمدة (C)، مم 550 550 550 650 760
قطر العمود (D)، مم 80 80 80 80 100
عرض الماكينة (E)، مم 970 970 970 1070 1300
طول الطاولة ذات الأخدود (شق) شكل T، (F)، مم 800 800 800 900 1100
عرض الطاولة ذات الأخدود (شق) شكل T، (G)، مم 800 800 800 900 1100
ارتفاع الهيكل القياسي، H، مم 2910 2910 2910 3170 3990
ارتفاع الهيكل الممتد، H، مم 3410 3410 3410 3570 /
ارتفاع الهيكل القياسي، I، مم 2105 2105 2105 2620 3010
ارتفاع الهيكل الممتد، I، مم 2595 2595 2595 2710 /
ارتفاع خلية الحمل، J، مم 180 180 180 237 307
المسافة بين الأخاديد (شقوق) شكل T (K)، مم 100 100 100 125 150
المسافة بين الأخاديد (شقوق) شكل T (L)، مم 200 200 200 250 300
المسافة بين الأخاديد (شقوق) شكل T (M)، مم 0 0 0 160 240
مسمار التثبيت للمجاري شكل T M16 M16 M16 M20 M20
الصلابة، نيوتن/م 5x108 5x108 5x108 5.4x108 7.8x108
وزن الهيكل القياسي، كجم 1150 1150 1200 1900 4050
وزن الهيكل الممتد، كجم 1190 1190 1240 1940 /
وزن الدعامة، كجم 73 73 73 103 /
نظام اختبار الكلال والصمود للمواد (طراز قائم)، سلسلة HFT-B
الطراز HFT254B HFT504B HFT105B HFT255B HFT505B
القوة، كيلو نيوتن (القوة الديناميكية المقدرة) 25 50 100 250 500
نطاق قياس القوة، كيلو نيوتن (2 % إلى 100 % من النطاق الكامل FS) 0.5-25 1-50 2-100 5-250 10-500
دقة القوة الاستاتيكية (دقة القوة السكونية) ±0.5%
دقة القوة الديناميكية ±2%
مشوار المشغل الديناميكي، مم 150
نطاق الإزاحة، مم 0-150(±75)
دقة تمييز الإزاحة، مم 0.001
دقة الإزاحة ±0.5%
تردد الاختبار (هرتز، موجة جيبية) 0.01-60
أقل حيز عمودي، A، مم 140-1285 230-1620 420-2080
أقل حيز عمودي مع أعمدة ممتدة، A، مم 435-1760 700-2120 /
ارتفاع القاعدة B، مم 950 970
المسافة بين الأعمدة C، مم 550 650 760
قطر العمود D، مم 80 100
عرض الماكينة E، مم 1050 1155 1355
عمق الماكينة F، مم 680 740 895
ارتفاع الماكينة H، مم 2760 3215 3875
ارتفاع الماكينة عند تمدد الأعمدة H، مم 3250 3715 /
صلابة الهيكل، نيوتن/ م 5x 108 5.4x 108 7.8x 108
وزن الماكينة، كجم 760 800 1140 2080
وزن الماكينة عند تمدد الأعمدة، كجم 800 840 1200 /
المحاذاة (الاستقامة المحورية) 5%
تفاصيل
  • الفكوك الهيدروليكية (مقابض التثبيت الهيدروليكية)
  • جهاز قياس التمدد
  • وحدة (وصلات) تحميل عينات الكسر من نوع CT (مثبتات العينات الكسر)
  • وحدة تثبيت لاختبار الانحناء ثلاثي النقاط لميكانيكا الكسر
  • وحدة ضبط الاستقامة الهيدروليكية
  • حجرة الاختبار البيئية لدرجات الحرارة المرتفعة والمنخفضة
  • غرفة اختبار بيئية مزودة بمقياس مرئي (فيديو) للتمدد
  • مقياس اتساع الشق COD
