براغي التثبيت ذاتية الحفر
بخلاف مسامير التثبيت العادية، فإن مسامير أو براغي التثبيت ذاتية الحفر هي حل رئيسي للتثبيت في الصخور الضعيفة والبيئة غير المستقرة مثل منطقة الشقوق وتشوه القشرة الأرضية، خاصةً عند حدوث تجويف أو انهيار في البئر أو الحاجة إلى مسامير تثبيت ممتدة.
تتميز مسامير التثبيت ذاتية الحفر التي تصنعها شركتنا Maxdrill بوظائف الحفر والحشو والتثبيت في آنٍ واحد، وتُستخدم في الحفر الأمامي للأنفاق والتثبيت الشعاعي والتثبيت الدقيق. كما تتميز Maxdrill بتعدد الاستخدامات بالقدرة على التمدد، ويمكن استخدامها في بناء السكك الحديدية وحفر الأنفاق وهندسة المياه وتثبيت المنحدرات والسدود والدعامات وضفاف الأنهار وأساسات المباني الشاهقة وتعزيزها. كما أنها مناسبة بشكل خاص للتعامل مع الهبوط، وتجويف الحفرة، والتصدع، والانهيار، والانزلاق الأرضي وغيرها من الكوارث الجيولوجية مع سهولة تشغيلها في مساحة محدودة.
المواصفات- قياس العمود R25، R32، R38، R51، T76
- الحمولة القصوى 200-1,900 كيلو نيوتن
- حمولة العائد: 150-1,500 كيلو نيوتن
- الطول: طول مخصص ليلبي الطلب
- الانتاجية: 400طن/شهر

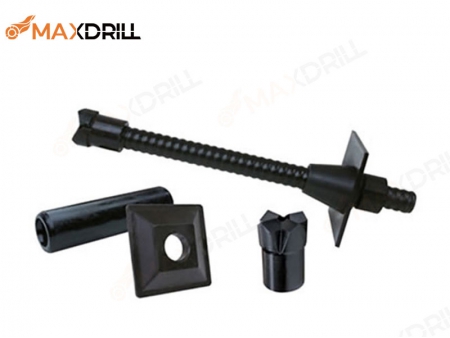

- الملحقات: لقم الثقب، والصواميل، والوصلات، وسدادة إيقاف، والألواح
| قياس القضيب | | | | | | | | |
| القطر الخارجي الاسمي(مم) | 25 | 32 | 32 | 32 | 32 | 38 | 51 | 51 |
| القطر الداخلي الاسمي(مم) | 13 | 21 | 20 | 18 | 15 | 24 | 35 | 33 |
| مساحة المقطع العرضي(mm²) | 240.00 | 310.00 | 350.00 | 430.00 | 480.00 | 590.00 | 740.00 | 940.00 |
| الحمولة القصوى(kN)≥ | 200.00 | 250.00 | 280.00 | 360.00 | 405.00 | 500.00 | 550.00 | 800.00 |
| حمل العائد(kN)≥ | 150.00 | 190.00 | 230.00 | 280.00 | 300.00 | 400.00 | 450.00 | 630.00 |
| القدرة القصوى(N/mm²)≥ | 830.00 | 800.00 | 800.00 | 830.00 | 840.00 | 840.00 | 740.00 | 850.00 |
| قوة الخضوع (مقاومة التشوه والسيلان)(N/mm²)≥ | 620.00 | 610.00 | 650.00 | 650.00 | 620.00 | 670.00 | 600.00 | 670.00 |
| الاستطالة A5(%)≥ | ≥6.00 | |||||||
| مقياس/ معيار E (GPa) | 178.00 | 180.00 | 185.00 | 205.00 | 180.00 | 202.00 | 182.00 | 185.00 |
| الوزن الاسمي(kg/m) | 1.90 | 2.40 | 2.70 | 3.40 | 3.80 | 4.70 | 5.90 | 7.40 |
| السنون (يسار) | MAXDRILL قياسي داخلي ويستند إلى ISO 10208 و1720 وإلخ. | |||||||
| درجة الفولاذ الصلب | ASTM A519-035140/EN 10083-141Cr4 | |||||||
| الصلابة (HB) | 230-300 | |||||||
| أطوال التسليم(m) | 1 متر، 2 متر، 3 متر، 4 متر، يمكن أن يكون طول آخر مخصص حسب الطلب | |||||||
| قياس القضيب | | | | | | | | | | |
| القطر الخارجي الاسمي(مم) | 30 | 40 | 40 | 52 | 60 | 76 | 76 | 76 | 103 | 103 |
| القطر الداخلي الاسمي(مم) | 13 | 24 | 20 | 30 | 38 | 54 | 49 | 44 | 80 | 57 |
| مساحة المقطع العرضي(mm²) | 400.00 | 660.00 | 770.00 | 1,150.00 | 1,300.00 | 1,650.00 | 2,080.00 | 2,460.00 | 2,950.00 | 4,800.00 |
| الحمولة القصوى(kN) | 320.00 | 540.00 | 660.00 | 929.00 | 1,000.00 | 1,200.00 | 1,600.00 | 1,900.00 | 2,300.00 | 3,700.00 |
| حمل العائد(kN) | 260.00 | 425.00 | 525.00 | 730.00 | 800.00 | 1,000.00 | 1,200.00 | 1,500.00 | 1,800.00 | 2,670.00 |
| القدرة القصوى(N/mm²) | 800.00 | 810.00 | 850.00 | 800.00 | 760.00 | 720.00 | 760.00 | 770.00 | 770.00 | 770.00 |
| قوة الخضوع (مقاومة التشوه والسيلان)(N/mm²) | 650.00 | 640.00 | 680.00 | 630.00 | 610.00 | 600.00 | 570.00 | 600.00 | 610.00 | 550.00 |
| الاستطالة A5(%) | ≥6.00 | |||||||||
| مقياس/ معيار E (GPa) | 195.00 | 196.00 | 198.00 | 190.00 | 192.00 | 188.00 | 208.00 | 190.00 | 190.00 | 190.00 |
| الوزن الاسمي (kg/m) | 3.10 | 5.20 | 6.00 | 9.00 | 10.20 | 12.90 | 16.30 | 19.30 | 23.00 | 37.50 |
| السنون (يسار) | MAXDRILL قياسي داخلي ويستند إلى ISO 10208 و1720 وإلخ. | |||||||||
| درجة الفولاذ الصلب | ASTM A519-035140/EN 10083-141Cr4 | |||||||||
| الصلابة (HB) | 240-310 | |||||||||
| أطوال التسليم(m) | 1 متر، 2 متر، 3 متر، 4 متر، يمكن أن يكون طول آخر مخصص حسب الطلب | |||||||||
