نظام الاختبار بالطاولة الدوارة متعددة الوظائف والمحاور Multi-Axis Multifunctional Turntable System

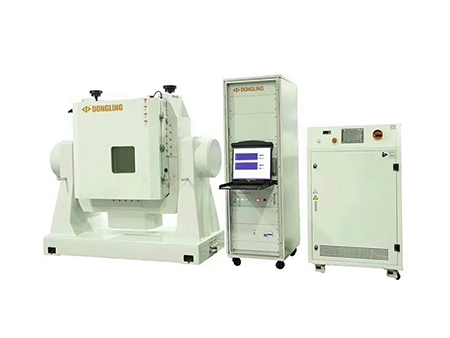

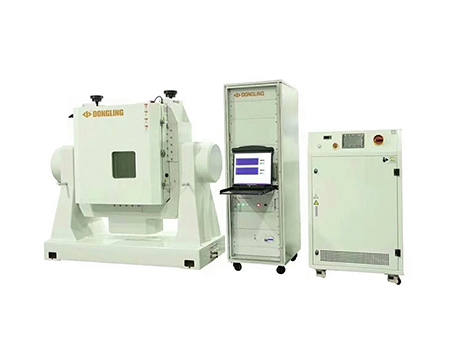

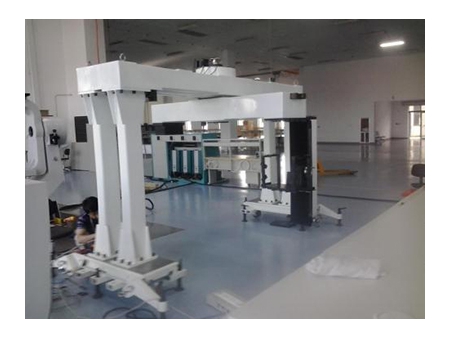

نظام الاختبار بالطاولة الدوارة متعددة الوظائف والمحاور يتكون بشكل أساسي من الطاولة الدوارة الميكانيكية، صندوق التحكم في درجة الحرارة، كابينة القياس والتحكم.

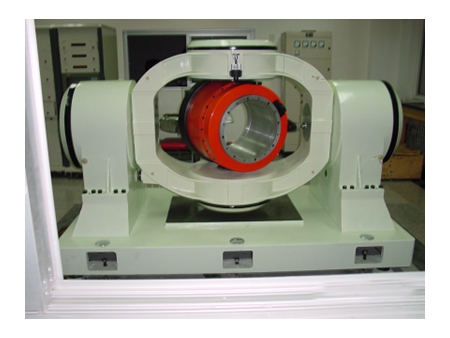

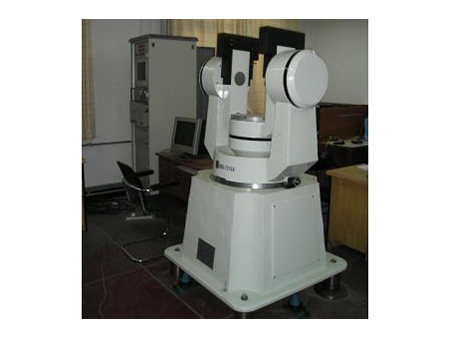

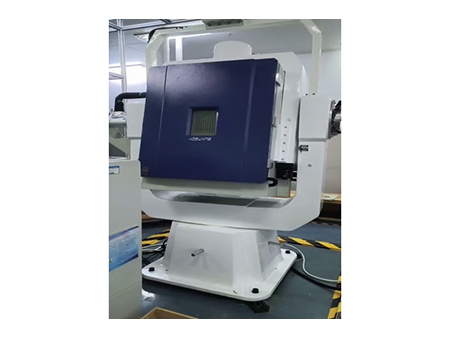

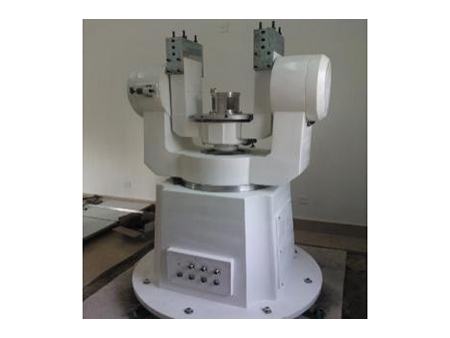

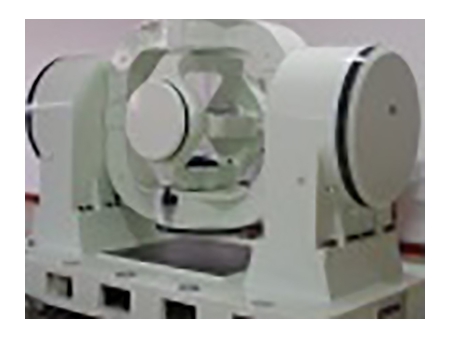

توفر الطاولة الدوارة الميكانيكية وظائف متنوعة بما في ذلك وضع الزاوية، معدل الزاوية، التأرجح، والتحكم في التسارع بالطرد المركزي. يمكنها تسجيل بيانات المعلومات مباشرة وعرضها، وأيضاً تتضمن القدرة في التحكم في درجة الحرارة. الغرض الرئيسي من الطاولة الدوارة هو توفير تحديد التموضع الدقيق ومرجعية السرعة للحمولة التي يتم قياسها. يمكن استخدامها للاختبار الديناميكي والثابت، المعايرة لمكونات القصور الذاتي، وأنظمة الملاحة بالقصور الذاتي. بالإضافة إلى ذلك، يمكن أن تولد درجات حرارة عالية ومنخفضة، أو رطوبة، أو بيئات اختبار مفرغة من الهواء (خلخلة) للحمولة التي يتم قياسها.
محور الطاولة الدوارة هو محور ميكانيكي دقيق، يتميز بواجهة تنقل الإشارة الكهربائية من الجهاز قيد الاختبار.
علاوة على ذلك، تم تجهيز الطاولة الدوارة بواجهة قياسية لنقل معلومات البيانات. يمكن استخدام برامج القياس والتحكم الخاصة للتحكم في تشغيل المنضدة الدوارة وجمع بيانات الحالة. بالإضافة إلى ذلك، يتوفر بروتوكول اتصال لتمكين المستخدمين من التحكم في الطاولة الدوارة وجمع البيانات من خلال برامج التطبيقات الخاصة بهم.
تتميز الطاولة الدوارة بتطبيقات واسعة في الطيران، الفضاء، الملاحة، الأسلحة والمركبات وغيرها من المجالات الأخرى. وتشمل استخداماتها الأساسية التحقق من أنظمة الملاحة بالقصور الذاتي والمكونات التي تعمل بالقصور الذاتي ومعايرتها، فضلاً عن محاكاة حركة الصواريخ والطائرات, وفقاً لنوع الاستخدام، يمكن تصنيف الطاولة الدوارة على أنها طاولة دوارة للاختبار بالقصور الذاتي أو طاولة محاكاة أو طاولة دوارة مخصصة حسب الطلب.
| المواصفات | طاولة دوارة ذات محور واحد | طاولة دوارة زاوية منخفضة التردد | طاولة دوارة ذات تحكم في درجة الحرارة | جهاز اختبار الطرد المركزي ذو الدقة العالية | ||||
| الموديل | ||||||||
| صافي الخمولة (كجم) | 20 كجم | 70 كجم | 30 كجم | 50 كجم | 20 كجم | 15 كجم | 20 كجم | |
| قطر الطاولة (مم) | ستانلس ستيل Φ300 مم | سبيكة الألومنيوم Φ600 مم | ستانلس ستيل Φ300 مم | ستانلس ستيل Φ550 مم | ستانلس ستيل Φ300 مم | سبيكة الألومنيومΦ900 مم | سبيكة الألومنيومΦ900 مم | |
| تقاطع المحور | Φ0.3 مم (من الداخل) | Φ0.3 مم (من الداخل) | ||||||
| نطاق الزاوية | لانهائية باستمرار | لانهائية باستمرار | لانهائية باستمرار | لانهائية باستمرار | لانهائية باستمرار | لانهائية باستمرار | لانهائية باستمرار | |
| تموضع الزاوية | دقة التموضع | ≤±1" | ≤±2" | ≤±2" | المحور الداخلي ±2"، المحور الخارجي ±3" | المحور الداخلي ±2"، المحور الخارجي ±3" | ||
| تكرار التموضع | ≤±1" | ≤±1" | ≤±1" | ≤±1" | ≤±1" | |||
| دقة القياس | 0.36" | 0.36" | 0.36" | 0.36" | 0.36" | |||
| المعدل الزاوي | أقصى معدل زاوي | ±1000°/s | ±300°/s | ±800°/s | المحور الداخلي، المحور الخارجي | المحور الداخلي ±2000 درجة | 550 دورة في الدقيقة | 600 دورة في الدقيقة |
| ±600°/s | المحور المتوسط ± 500 درجة في الثانية، المحور الخارجي ± 200 درجة في الثانية | |||||||
| أدنى معدل زاوي | ±0.001° | ±0.001° | ±0.001° | ±0.001° | ±0.001° | |||
| الدقة والاستقرارية (ω ≥ 10 °/s، المتوسط 360 درجة) | 0.005% | 0.005% | 0.005% | 0.005% | 0.005% | 0.005% | ||
| أقصى تسارع زاوي | المحور الداخلي± 600 درجة في الثانية، المحور الخارجي ± 300 درجة في الثانية | المحور الداخلي ± 900 درجة في الثانية، المحور المتوسط ± 500 درجة في الثانية، المحور الخارجي ± 200 درجة في الثانية | ||||||
| تسارع الطرد المركزي | نطاق التسارع | المحور الداخلي من 2 إلى 15 درجة | 2~120g | 2~150g | ||||
| دقة التسارع | المحور الداخلي 0.005 جرام | 0.05% | 2~30g:0.001g 30~150g:0.005g | |||||
| حدة التسارع | 0.001g | 0.001g | 0.001g | |||||
| بارامترات أخرى | أقصى معدل زاوية للربط | كل المحاور ± 60 درجة في الثانية | ||||||
| عرض النطاق | المحور الداخلي 30 هيرتز - 3 ديسبل، المحور الخارجي 15 هيرتز - 3 ديسبل | |||||||
| الاهتزاز الزاوي | 0.1~10Hz 0.01~10° | المحور الداخلي 10 هيرتز، المحور الداخلي 8 هيرتز، المحور الخارجي 6 هيرتز | ||||||
| صندوق التحكم في درجة الحرارة | مخصصة | مخصصة | مخصصة | مخصصة | مخصصة | |||
| حلقة انزلاقية | مخصصة | مخصصة | مخصصة | مخصصة | مخصصة | مخصصة | مخصصة | |
