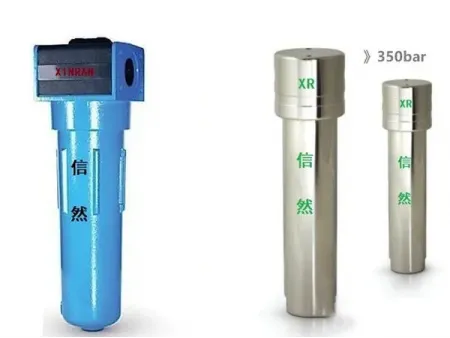

فلتر الهواء، مرشح الهواء
Air Filter
مرشح الهواء هو جهاز لإزالة الجسيمات الصلبة بما في ذلك الغبار وحبوب اللقاح والجزيئات الدقيقة والبكتيريا من الهواء. ولذا، تُستخدم مرشحات الهواء عالية الكفاءة على نطاق واسع في مجموعة متنوعة من المجالات والتطبيقات لتحسين جودة الهواء. فعلى سبيل المثال، وجدت فلاتر الهواء عالية الكفاءة تطبيقات في أنظمة تهوية المباني ومحركات الطائرات وفي المصانع وإلخ.
كما تجدر الإشارة إلى أنه يتم تزويد مرشحات الهواء عالية الكفاءة بعناصر تصفية دقيقة يمكنها تنقية الهواء حسب الحاجة. وقد تم تصميم بعض فلاتر الهواء عالية الكفاءة ذات الاستخدام الخاص بعناصر ترشيح خاصة مصنوعة من مواد مختلفة. فعلى سبيل المثال، عادةً ما تكون مرشحات الهواء عالية الكفاءة للمباني والطائرات وغيرها مزودة بعناصر ترشيح من الرغوة أو الورق المطوي أو الألياف الزجاجية المغزولة. وفيما يتعلق بمرشحات الهواء لمحركات الاحتراق الداخلي والضواغط، عادةً ما نستخدم إما الورق أو الرغوة أو عناصر الترشيح القطنية وإلخ.
- يتم إغلاق عنصر المرشح من نوع المكبس بغطاء لمنع الهواء غير المفلتر من تجاوز المرشحات.
- عنصر المرشح المضاد للتآكل.
أ) يتميز العنصر غير القابل للصدأ بأداء هيكلي جيد ومقاومة منخفضة لتدفق الهواء.
ب) يتم تطبيق تقنية اللحام بالدرز لتحسين قوته. - تكون مصفوفة جديدة من وسائط الألياف المختلطة
أ) تساعد المساحة الموسعة على تحسين كفاءة الترشيح، وبالتالي تحسين كفاءة عمل مرشحات الهواء.
ب) يمكن أن تقلل المساحة المفتوحة والكبيرة من انخفاض الضغط. - غلاف رغوي مغلف ومغلق.
أ) تتوفر أنواع مضادة للتآكل الكيميائي ومضادة للتآكل الزيتي.
ب) يمكن منع السائل المختلط من التدفق لضمان كفاءة ترشيح عالية.
يتم ربط الغطاء النهائي المقاوم للمواد الكيميائية بالوسائط بواسطة غراء خاص. ولذا، فإن مرشحات الهواء عالية الكفاءة خالية من راتنج السيليكون ويمكن أن تعمل بشكل صحيح حتى في حرارة 66 درجة مئوية.
ملاحظة: تعتمد كفاءة فلتر الهواء على ADF400 لمعيار CAGI، عند درجة حرارة التدفق للمدخل 38 درجة مئوية.
فئة (درجة) 9
مرشحات الهواء عالية الكفاءة من الدرجة 9 مناسبة لإزالة المواد السائلة والمكثفات عند 3 ميكرومتر. (5 جزء في المليون بالوزن، كحد أقصى لمحتوى الزيت المتبقي)
- الترشيح على مرحلتين
- المرحلة الأولى، أنبوبان من الفتحات غير القابلة للصدأ يمكنهما فصل المواد عند 10 ميكرون.
- المرحلة الثانية، يمكن للوسائط العميقة من الألياف إزالة الجسيمات الصلبة والسائلة عند 3 ميكرون
فئة (درجة) 7
يُستخدم هذا النوع من مرشحات الهواء عالية الكفاءة لإزالة الماء السائل والزيت، ويمكن أيضًا إزالة الجسيمات الصلبة عند 1 ميكرون (1.0 جزء في المليون بالوزن، كحد أقصى لمحتوى الزيت المتبقي)
- عناصر الفلتر الداخلية والخارجية مقاومة للتآكل.
- الترشيح على مرحلتين
(1) المرحلة الأولى، يمكن للوسائط الليفية المختلطة والوسائط الشبكية المختلطة إزالة معظم الجسيمات
(2) المرحلة الثانية، يمكن للوسائط المختلطة من الإيبوكسي متعدد الطبقات المستعبدين إزالة ضباب الزيت والجسيمات الصلبة
فئة (درجة) 5
يمكن استخدام فلاتر هواء عالية الكفاءة من الدرجة 5 لإزالة رذاذ الماء ورذاذ الزيت، ويمكن إزالة الجسيمات الصلبة عند 0.01 ميكرون (0.01 جزء في المليون بالوزن كحد أقصى من محتوى الزيت المتبقي)
- عناصر الفلتر الداخلية والخارجية مقاومة للتآكل.
- تصفية على مرحلتين
(1) المرحلة الأولى، يمكن للوسائط متعددة الطبقات من الألياف والشبكة إزالة معظم الجسيمات
(2) المرحلة الثانية، يمكن للوسائط المختلطة من الإيبوكسي متعدد الطبقات المستعبدين إزالة التكثيف الأصغر
- غلاف خارجي رغوي مغلف ومغلق
فئة (درجة) 3
تُستخدم فلاتر الهواء عالية الكفاءة من الدرجة 3 لتكثيف رذاذ الماء ورذاذ الزيت الأصغر حجمًا، ويمكن إزالة الجسيمات التي يبلغ حجمها 0.01 ميكرون أيضًا (0.001 جزء في المليون بالوزن كحد أقصى من محتوى الزيت المتبقي)
- عناصر الفلتر الداخلية والخارجية مقاومة للتآكل.
- تصفية على مرحلتين
(1) المرحلة الأولى، يمكن للغطاء الرغوي المغلف والمغلق إزالة وتشتيت تدفق الهواء مسبقًا
(2) المرحلة الثانية، يمكن للوسائط المختلطة من الإيبوكسي متعدد الطبقات المستعبدين إزالة التكثيف الأصغر
- غلاف خارجي رغوي مغلف ومغلق
فئة (درجة) 1
يمكن استخدام هذا النوع من فلاتر الهواء عالية الكفاءة لإزالة بخار الزيت والهيدروكربون، ويمكن إزالة الجسيمات الصلبة عند 0.01 ميكرون (0.003 جزء في المليون بالوزن كحد أقصى من محتوى الزيت المتبقي)
- عناصر الفلتر الداخلية والخارجية مقاومة للتآكل.
- تصفية على مرحلتين
(1) المرحلة الأولى، يمكن لطبقة من مسحوق الكربون النشط الدقيق إزالة معظم أبخرة الزيت
(2) المرحلة الثانية، يمكن لوسائط الألياف متعددة الطبقات المرتبطة بمسحوق الكربون النشط الدقيق إزالة أبخرة الزيت المتبقية - يمكن للوسائط الدقيقة متعددة الطبقات أن تمنع الملوثات من الحركة بشكل فعال
- يمكن أن يمنع الغلاف الرغوي من النوع المغلق والمغلف من الخارج الملوث من الحركة
- يمكن أن يكون عمر التشغيل 1000 ساعة في الظروف المقدرة
| الموديل | السعة (متر3 عادي/ دقيقة) | التوصيل | عدد عناصر الترشيح (المرشحات) | الأبعاد | |||
| A | B | C | D | ||||
| *007 | 0.7 | G1/2" | 1 | 90 | 230 | 255 | |
| *015 | 1.5 | G1/2",G1" | 1 | 90 | 230 | 255 | |
| *024 | 2.4 | G1-1/2" | 1 | 110 | 345 | 378 | |
| *035 | 3.5 | G1-1/2" | 1 | 110 | 345 | 378 | |
| *060 | 6.0 | G1-1/2" | 1 | 110 | 474 | 507 | |
| *090 | 9 | G2" | 1 | 150 | 500 | 550 | |
| *120 | 12 | G2" | 1 | 150 | 500 | 550 | |
| *140 | 14 | G2-1/2" | 1 | 150 | 650 | 700 | 133 |
| *180 | 18 | G2-1/2" | 1 | 150 | 800 | 850 | 133 |
| *180F | 18 | DN80 | 1 | 336 | 940 | 1120 | 150 |
| *220F | 22 | DN80 | 1 | 336 | 940 | 1120 | 150 |
| *360F | 36 | DN100 | 2 | 500 | 1050 | 1250 | 250 |
| *540F | 54 | DN100 | 3 | 500 | 1050 | 1250 | 250 |
| *720F | 72 | DN125 | 4 | 600 | 990 | 1250 | 350 |
| *900F | 90 | DN125 | 5 | 600 | 990 | 1250 | 350 |
| *1100F | 110 | DN125 | 6 | 600 | 1070 | 1350 | 350 |
| *1300F | 130 | DN150 | 7 | 700 | 1020 | 1350 | 450 |
| *1450F | 145 | DN150 | 8 | 700 | 1020 | 1350 | 450 |
| *1650F | 165 | DN150 | 9 | 780 | 1070 | 1400 | 500 |
| *1800F | 180 | DN150 | 10 | 780 | 1070 | 1400 | 500 |
| *2000F | 200 | DN150 | 11 | 780 | 1070 | 1400 | 550 |
ملاحظة:
1. ضغط العمل العادي هو 0.2 إلى 1.0 ميجا باسكال. ولطلب فلاتر هواء عالية الكفاءة مع ضغط عمل أعلى من 1.0 ميجا باسكال، يرجى الإشارة إلى ذلك بشكل واضح أثناء تقديم الطلب.
2. السعة تعني السعة القصوى عند ضغط عمل 0.7 ميجا باسكال
| الموديل | السعة (متر3 عادي/ دقيقة) |
| *-001ES | 1 |
| *-001E | 2 |
| *-004E | 4 |
| *-007ES | 7 |
| *-007E | 13 |
| *-013E | 13 |
| *-030E | 30 |
*-: درجة الدقة، C: 3μ, T: 1μ, A: 0.01μ
تحديد السعة كيف يمكن تحقيق السعة القصوى عندما لا يكون ضغط العمل 0.7 ميجا باسكال؟ أولاً، اكتشف السعة من النموذج أعلاه، ثم اضرب الرقم في المعامل المعدل المقابل للضغط الأدنى للمدخل.
لا تختار أبدًا مرشحات الهواء وفقًا لحجم الأنبوب. يجب أن نختار المرشحات بما يتماشى مع السعة وضغط التشغيل.
| الحد الأدنى لضغط المدخل | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 21 |
| المعامل المعدل | 0.38 | 0.50 | 0.62 | 0.75 | 0.87 | 1.00 | 1.12 | 1.24 | 1.37 | 1.62 | 1.86 | 2.11 | 2.36 | 2.61 | 2.73 |
نحن شركة رائدة ومتخصصة على مستوى الصين في صناعة المرشحات، ونمتلك مصنع ضخم مزود بأحدث ماكينات التصنيع للمرشحات الهواء عالية الكفاءة. ومن أجل تلبية طلب عملائنا على أكمل وجه، قمنا بإنتاج العديد من أنواع ضواغط الهواء بالإضافة إلى فلاتر ضاغط الهواء، حيث تتوفر ضواغط الهواء اللولبية، وضواغط الهواء الخالية من الزيت، وضواغط الهواء ذات المكبس، وضواغط الهواء بالطرد المركزي، وغيرها. كما تجدر الإشارة إلى أن جميع هذه المنتجات حاصلة على شهادة CE و TUV.
فإذا كنتم تبحثون عن مثل هذه المنتجات، يرجى التواصل بنا في شركةXinran للاستفسار أو لطلب المنتجات.
