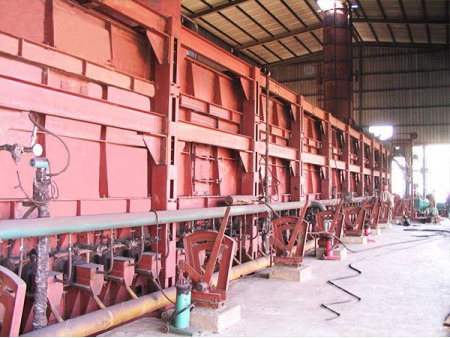

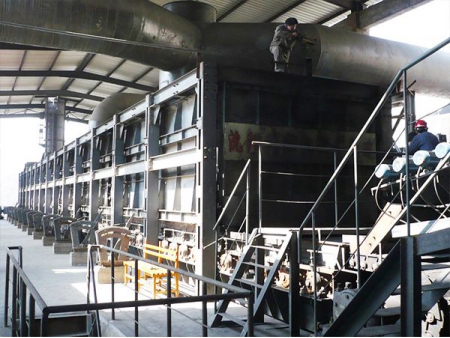

ماكينة نقل للفرن الدوار Traveling Grate
تُستخدم بشكل عام في عملية حرق الحبيبات داخل نظام الفرن الشبكي الدوار المتحرك، مما يجعلها واحدة من المعدات الرئيسية الضرورية لخط الإنتاج بأكمله. كما تم تصميم الفرن الشبكي هذا ليعمل تحت درجات حرارة عالية، ويعمل بالتزامن مع سلاسل مصنوعة خصيصًا. كما أن من ميزاتها الفريدة هي الحركة الدائرية لسرير الشبكة، والتي تنقل المواد بكفاءة من الخلف إلى الأمام للتفريغ، مما يضمن التشغيل السلس والمستمر.
كما تجدر الإشارة إلى أنها صُنعت بدقة وعناية، وتتكون من عدة مكونات متكاملة: آلية دفع للتشغيل الثابت، وعجلة رأس سحب لتوجيه الحركة، وجهاز دعم لثبات المواد، ووحدة إعادة توجيه الذيل لضمان التدفق المناسب للمواد. كما تشتمل أيضًا على آلية إحكام الغلق للحفاظ على سلامة النظام، ومجموعة قاع شبكي للمعالجة الحرارية للمواد، ووحدة المنفاخ لاستيعاب التمدد، وإطار وغطاء صلب لحماية الماكينة وتغليفها.
| الأبعاد (الطول ×العرض) (م) | السعة (10⁴ طن/سنة) | القدرة الكهربائية (kW) | نطاق السرعة |
| B2.0×30 | 25 | 2×15 | 315 |
| B2.5×33 | 40 | 2×15 | 315 |
| B2.8×36 | 60 | 2×18.5 | 315 |
| B3.1 × 39 | 80 | 4×11 | 1060 |
| B3.5 × 39 | 100 | 4×11 | 1060 |
| B4.0 × 42 | 150 | 4×11 | 1060 |
| B4.5 × 60 | 240 | 4×15 | 730 |
| B5.0×60 | 400 | 4×22 | 440 |
| B5.5×69 | 500 | 4×22 | 440 |
- تتميز بتقنية المحرك المرن، مما يتيح التكيف التلقائي مع التمدد الحراري لعجلة رأس الجر المغزلية من أجل تشغيل غير متقطع.
- تتميز بهيكل قوي للمنفاخ، مما يضمن توزيع الهواء بشكل متساوٍ، مما يحقق درجة حرارة موحدة عبر قسم المعالجة.
- صُمم السرير الشبكي بآلية شد أوتوماتيكية تعوض التمدد والانكماش الحراري، مما يحافظ على الشد الأمثل.
- تضمن وظيفة إعادة الضبط الأوتوماتيكية لألواح القضبان عودتها دائمًا إلى موضعها الصحيح، مما يحافظ على توزيع المواد بشكل متسق.
- تستخدم الغلاية تقنية الشبكات المتداخلة لمعالجة التمدد الحراري التفاضلي بين قاع الشبكة والعمود الرئيسي.
- يشتمل تصميمها على وصلة متكيفة مع موجهات مرنة، مما يحد من مخاطر التصادم والتشويش بين الأجزاء الثابتة للشبكة.
- تُستخدَم تقنيات ختم متقدمة لمنع تسرب الهواء إلى غرف غير مقصودة، مما يحسّن استخدام الطاقة ويعزز الكفاءة.
