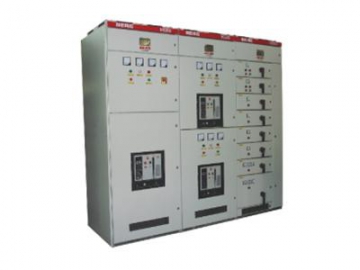

لوحات الجهد المنخفض

طلب عرض سعر

الموقع الإلكتروني: http://heag.asia/4-3-low-voltage-switchgear/index.html

لوحات الجهد المنخفض القابلة للنقل MNS

الفلطية المقدرة (V)	660
التردد المقدر(Hz)	50, 60
التيار المقدر (A)	600, 1000, 1600, 2000, 3200, 5000
جهد العزل المقدر (V)	660
تيار تحمل الزمن القصير 1sـ(kA)	30, 40, 50, 70, 65, 85, 100

لوحات الجهد المنخفض القابلة للنقل GCS

الفلطية المقدرة (V)	الدارة الرئيسية: AC 380(400), (600) الدارة المساعدة: AC 220, 380(400) DC 110, 220
التردد المقدر(Hz)	50, 60
التيار المقدر (A)	4000
تيار تحمل الزمن القصير المقدر (kA/1s)	قضبان التوزيع: 50, 80
تيار التحمل الذروي (kA/0.1s)	قضبان التوزيع: 105, 176

لوحات الجهد المنخفض القابلة للنقل GCK

فلطية العمل القصوى (V)	660
التردد المقدر(Hz)	50, 60
تيار العمل الأقصى (A)	3150

لوحات الجهد المنخفض القابلة للنقل MCS

فلطية العمل القصوى (V)	AC: 380, 660
التردد المقدر(Hz)	50, 60
تيار العمل الأقصى لقضبان التوزيع الرئيسية (A)	5000
تيار تحمل الزمن القصير 1sـ(kA)	قضبان التوزيع الرئيسية: 100
تيار التحمل الذروي (kA)	قضبان التوزيع الرئيسية: 220

لوحات الجهد المنخفض القابلة للنقل Prisma

الفلطية القصوى (V)	690
التردد المقدر(Hz)	50, 60
التيار المقدر (A)	630~4000
جهد العزل المقدر (V)	1000
جهد الصمود النبضي المقدر (kV)	12

لوحات الجهد المنخفض القابلة للنقل Blockset

جهد العزل المقدر (V)	AC 660(1000)
التردد المقدر(Hz)	50, 60
التيار المقدر (A)	قضبان التوزيع الأفقية: أقل من 6300 قضبان التوزيع العمودية: Mw≤1000, D≤3200, وحدة الخزانة: أقل من 400
تيار التحمل الذروي المقدر (kA)	63, 105, 187, 220
تيار تحمل الزمن القصير المقدر (kA)	30, 50, 85, 100

لوحات الجهد المنخفض الثابتة GGD

الفلطية المقدرة (V)	400
التردد المقدر(Hz)	50, 60
تيار قطع دارة القصر المقدر (kA)	15, 30, 50
1s تيار تحمل الزمن القصير المقدر (kA)	15, 30, 50
تيار التحمل الذروي المقدر (kA)	30, 63, 105

لوحات الجهد المنخفض الثابتة HGBD

الفلطية المقدرة (V)	AC 380, 660
التردد المقدر(Hz)	50
تيار العمل الأقصى(A)	قضبان التوزيع الرئيسية: 4000
تيار تحمل الزمن القصير 1sـ(kA)	80
تيار التحمل الذروي (kA)	قضبان التوزيع الرئيسية: 176

لوحات توزيع الجهد المنخفض XL-21(G)

الفلطية المقدرة للدارة الرئيسية(V)	AC 400
الفلطية المقدرة للدارة المساعدة(V)	AC 220, 380
التردد المقدر(Hz)	50, 60
التيار المقدر (A)	≤1250
جهد العزل المقدر (V)	660

لوحات تعويض المكثفات HYDJ1

الفلطية المقدرة(Ue) (V)	AC 380
التردد المقدر(Hz)	50
التيار المقدر (A)	Main switch: 630 قضبان التوزيع الرئيسية: 412
تيار تحمل الزمن القصير المقدر(kA)	قضبان التوزيع الرئيسية: 15
تيار التحمل الذروي المقدر (kA)	قضبان التوزيع الرئيسية: 30

لوحة توزيع الكهرباء المزدوج HY-JXF1

الفلطية المقدرة (V)	380
التردد المقدر(Hz)	50
التيار المقدر (A)	200~63
تيار تحمل الزمن القصير المقدر(kA)	6
	10.2

لوحة توزيع المحرك HY-JXF2

الفلطية المقدرة (V)	380
التردد المقدر(Hz)	50
التيار المقدر (A)	80~10
تيار تحمل الزمن القصير المقدر(kA)	6
تيار التحمل الذروي المقدر (kA)	10.2

لوحة توزيع JP

الفلطية المقدرة (V)	AC 380
جهد العزل المقدر(V)	AC 660
طريقة التعويض	تعويض ثلاثي الطور & تعويض أحادي الطور
قدرة التعويض	420kvar~60kvar
طريقة التعويض	مفتاح التمرير، مفتاح التشفير، المفتاح التلقائي للتحكم غير المحدد

لوحة التوزيع المتكاملة JPZ

الفلطية المقدرة (V)	400
التيار المقدر (A)	100～630
جهد الصمود لنبضة الصاعقة(kV)	6
1 sتيار تحمل الزمن القصير المقدر(kA)	15
تيار التحمل الذروي المقدر (kA)	30

لوحة العداد HY-DBX

الفلطية المقدرة (V)	380, 220
التردد المقدر(Hz)	50
التيار المقدر (A)	225-10
تيار تحمل الزمن القصير المقدر(kA)	6
تيار التحمل الذروي المقدر (kA)	10.2

لوحة التوزيع للمصابيح HY-PZ30

الفلطية المقدرة(Ue) (V)	380, 220
التردد المقدر(Hz)	50
التيار المقدر (A)	100-10
تيار تحمل الزمن القصير المقدر(kA)	4
جهد العزل المقدر(Ui) (V)	400

الوحدة الرئيسية للربط الحقلي لديه مجموعة من الخطوط الرئيسية مع مجوعة أجهزة الفصل والوصل (switchgear) للحمل بثلاث مواضع. الدائرة الرئيسية مجهزة بوظائف تقليدية لمفاتيح داخل صندوق معدني معزول بغاز SF6 ووظيفة القفل التداخلي للتشغيل الخاطئ.
