وصف المنتج
الرافعة القنطرية الثنائية الكمر تتكون من جسر وآلية تشغيل الحمل المتحرك ، الحمل المتحرك، والمعدات الكهربائية والمكونات الأخرى. وهى مناسبة لتفريغ عموما ورفع المواد الثقيلة في مستودعات المفتوحة وعلى طول السكك الحديدية. وتمتلك شركة Jushen 40 عاماً من الخبرة في مجال عملية اللحام التكنولوجي، لتأكد من أن هيكل الرافعة مستقر

المواصفات الأساسية:

الطاقة		تيار كهربائي ثلاث مراحل AC
الجهد		380 فولت
تردد الطاقة		50 هرتز
مسارتحرك الرافعة الموصى به		43 كجم/م, 50 كجم/م, QU70, QU80
مستوى العمل		A5
الحجم (مم)	B	10800
	C	10000
	Bk	8000
	K	2000
	Wc	1400
	h	9000

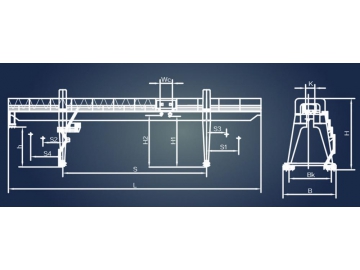

جدول الحجم

نوع اختياري:
الرافعة القنطرية ثنائية الكمر تصنف إلى 4 أنواع، وفقا لوزن الرفع المختلف لكل نوع. المواصفات لكل نوع من الرافعات كما يلي:

(1) حمل الرفع 10 طن

حمل الرفع (طن )	أرتفاع الرفع (م)	طول الجسر (م)	وزن ألة الرفع (طن)	الحجم (م)			الحجم عند الحد (مم)			السرعة (م/دقيقة)			طاقة الماتور (كيلو وات )
				S	L	H	H1	S1	S2	آلية تشغيل الحمل المتحرك الكبير	آلية تشغيل الحمل المتحرك	آلية الرفع	آلية الرفع الفرعية	آلية تشغيل الحمل المتحرك الكبير	آلية تشغيل الحمل المتحرك
11	18	64.9	235	18	33	14000	11000	5000	5000	40.1	43.7	9.4	YZR160L-6/2×11	YZR132M1-6/2.2	YZR180L-8/11
	22	73.3	256	22	37
	26	80.9	275	26	47			7000	7000				YZR200L-8/2×15
12	30	97.3	316	30	51	15000	12000			47.1
	35	110.9	352	35	56

(2) حمل الرفع 16/3.2 طن

حمل الرفع (طن )	أرتفاع الرفع (م)	طول الجسر (م)	وزن ألة الرفع (طن)	الحد الأقصى من الضغط (كليو نيوتن)	الحجم (م)			الحجم عند الحد (مم)						السرعة (م/دقيقة)				طاقة الماتور (كيلو وات )
					S	L	H	H1	H2	S1	S2	S3	S4	آلية تشغيل الحمل المتحرك الكبير	آلية تشغيل الحمل المتحرك	آلية الرفع	آلية الرفع الفرعية	آلية تشغيل الحمل المتحرك الكبير	آلية تشغيل الحمل المتحرك	آلية الرفع	آلية الرفع الفرعية
16/3.2	10	18	75.8	223	18	33	14000	11000	11000	4500	4500	3745	5255	37.6	44.2	9.5	18.5	YZR160L-6/2×11	YZR132M1-6/3.7	YZR225M-8/2.2	YZR160L-6/11
		22	84.7	237	22	37
		26	96.7	252	26	47				7500	7500	6745	8255					YZR180L-6/2×15
	11	30	116.8	268	30	51	15000	11000	12000
		35	130.6	285	35	56

(3) حمل الرفع 5/20 طن

حمل الرفع (طن )	أرتفاع الرفع (م)	طول الجسر (م)	وزن آلة الرفع (طن)	الحد الأقصى من الضغط(كليو نيوتن)	الحجم (م)			الحجم عند الحد (مم)						السرعة (م/دقيقة)				طاقة الماتور (كيلو وات )
					S	L	H	H1	H2	S1	S2	S3	S4	آلية تشغيل الحمل المتحرك الكبير	آلية تشغيل الحمل المتحرك	آلية الرفع	آلية الرفع الفرعية	آلية تشغيل الحمل المتحرك الكبير	آلية تشغيل الحمل المتحرك	آلية الرفع	آلية الرفع الفرعية
20/5	10	18	76.5	248	18	33	14000	11000	11000	4500	4500	3664	5336	37.6	44.2	9.2	18.7	YZR160L-6/2×11	YZR132M1-6/3.7	YZR250M1-8/30	YZR180L-6/15
		22	85.4	262	22	37
		26	97.3	277	26	47				7500	7500	6664	8336					YZR180L-6/2×15
	11	30	118.5	294	30	51	15000	11000	12000
		35	133.4	312	35	56

(4) حمل الرفع 5/32 طن

حمل الرفع (طن )	أرتفاع الرفع (م)	طول الجسر (م)	وزن ألة الرفع (طن)	الحد الأقصى من الضغط(كليو نيوتن)	الحجم (م)			الحجم عند الحد (مم)						السرعة (م/دقيقة)				طاقة الماتور (كيلو وات )
					S	L	H	H1	H2	S1	S2	S3	S4	آلية تشغيل الحمل المتحرك الكبير	آلية تشغيل الحمل المتحرك	آلية الرفع	آلية الرفع الفرعية	آلية تشغيل الحمل المتحرك الكبير	آلية تشغيل الحمل المتحرك	آلية الرفع	آلية الرفع الفرعية
32/5	10	18	96.2	296	18	33	14000	11000	11000	4500	4500	3500	5500	38.2	41.9	7.9	19	YZR200L-6/2×22	YZR160M1-6/5.5	YZR280S-8/45	YZR180L-6/15
		22	105.2	313	22	37
		26	120.1	332	26	47				7500	7500	6500	8500					YZR160L-6/4×11
	11	30	131.3	352	30	51	15000	11000	12000
		35	147.5	385	35	56

Jushen هي شركة ذات شهرة لتصنيع الأوناش العلوية منذ عام 1974، بصفتنا شركة ذات خبرة غنية في صناعة الرافعة القنطرية الثنائية الكمر، نحن قادرون على تصميم وتصنيع ماكينات الإنشاء ومعدات المشاريع الهندسية مع توفير حلول الرفع الرأسي للعملاء. مع المواد العالية الجودة، الخبرة الغنية، مراقبة الجودة والشهادات، تتمكن شركتنا من تقديم للعملاء الأوناش العلوية والرافعات القنطرية حسب الطلب مع الجودة العالية.
