كابل معزول CU / XLPE / STA / PVC، بجهد من 6 إلى 30 كيلو فولت Three Core Cable (CU/XLPE/STA/PVC)
كابل الجهد المتوسط بموصل ألومنيوم مناسب للاستخدام في شبكات الطاقة الكهربائية، ويتم تركيبها في الخارج " في الهواء" وكذلك في داخل مجاري خاصة أو مدفونة تحت الأرض. يعزز التشغيل المستقر للكابل بفعل معامل العازلية المنخفض جداً، خاصية العزل الممتازة لطبقة العزل XLPE والترابط القوي مع شبكة الموصل وشاشة التركيب للمادة الشبه موصلة (مبثوقة في مرة واحدة)، مما يجعله مناسب لنطاق واسع من التطبيقات في مجال التحويل، محطات توليد الطاقة الكهربائية والمحطات الصناعية.

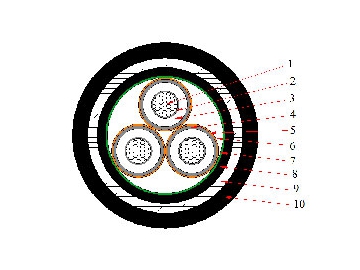

1) الموصل: النحاس أو الألومنيوم، التصنيف 1: الموصل المصمت، أو التنصيف 2: الموصل المجدول
2) شبكة الموصل: غير معدنية، مكون شبه موصل
3) الطبقة العازلة: بولي إثيلين متشابك XLPE
4) الشبكة العازلة: غير معدنية، مكون شبه موصل
5) الشبكة المعدنية: سلك وشريط نحاسي
6) المادة المالئة (الحشو): مادة غير ماصة للرطوبة
7) شريط الربط: مادة غير ماصة للرطوبة
8) الطبقة الداخلية: بولي فينيل كلوريد PVC
9) طبقة التدريع: تدريع بشريط فولاذي
10) الغلاف الخارجي: بولي فينيل كلوريد PVC
المواصفات القياسية
موصلات IEC 60228
كابلات القدرة IEC 60502-1 بالعازل المبثوق وملحقاتها للجهد المفنن من 1 كيلو فولت (Um=1.2kV) إلى 30 كيلو فولت (Um=36kV) – الجزء 1: كابلات الجهد المقنن بجهد 1 كيلو فولت (Um=1.2kV) و 3 كيلو فولت (Um=3.6kV)
المواصفات الفنية
كابل ثلاثي القلوب- بجهد 6\10 و8.7\15 كيلو فولت| عدد القولب ومساحة المقطع العرضي الاسمية | سمك الطبقة العازلة | سمك الشريط الفولاذي | سمك طبقة الغلاف الخارجي | القطر الكلي التقريبي | الوزن التقريبي | أقصى مقاومة D.C للموصل (20℃) | استطاعة حمل التيار | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | الهوائي (أمبير) | الأرضي (أمبير) | |
| YJV22 (N2XSEBY) - 6/10kV | |||||||||
| 3X25 | 3.4 | 0.5 | 2.3 | 43.1 | 2803 | 0.727 | 120 | 135 | |
| 3X35 | 3.4 | 0.5 | 2.4 | 45.5 | 3229 | 0.524 | 145 | 165 | |
| 3X50 | 3.4 | 0.5 | 2.5 | 48.5 | 3773 | 0.387 | 170 | 190 | |
| 3X70 | 3.4 | 0.5 | 2.6 | 52.3 | 4612 | 0.268 | 210 | 240 | |
| 3X95 | 3.4 | 0.5 | 2.7 | 56.0 | 5582 | 0.193 | 265 | 285 | |
| 3X120 | 3.4 | 0.5 | 2.9 | 59.4 | 6513 | 0.153 | 300 | 320 | |
| 3X150 | 3.4 | 0.5 | 3.0 | 62.9 | 7494 | 0.124 | 340 | 365 | |
| 3X185 | 3.4 | 0.5 | 3.1 | 66.7 | 8802 | 0.0991 | 390 | 410 | |
| 3X240 | 3.4 | 0.5 | 3.3 | 71.9 | 10742 | 0.0754 | 455 | 480 | |
| 3X300 | 3.4 | 0.5 | 3.4 | 76.8 | 12747 | 0.0601 | 520 | 540 | |
| 3X400 | 3.4 | 0.8 | 3.7 | 84.5 | 16436 | 0.0470 | 600 | 610 | |
| YJV22 (N2XSEBY) - 8.7/15kV | |||||||||
| 3X25 | 4.5 | 0.5 | 2.5 | 49.6 | 3297 | 0.727 | 125 | 135 | |
| 3X35 | 4.5 | 0.5 | 2.6 | 52.0 | 3743 | 0.524 | 150 | 165 | |
| 3X50 | 4.5 | 0.5 | 2.7 | 55.2 | 4338 | 0.387 | 180 | 190 | |
| 3X70 | 4.5 | 0.5 | 2.8 | 59.1 | 5211 | 0.268 | 220 | 240 | |
| 3X95 | 4.5 | 0.5 | 2.9 | 62.9 | 6243 | 0.193 | 265 | 285 | |
| 3X120 | 4.5 | 0.5 | 3.0 | 66.4 | 7209 | 0.153 | 310 | 320 | |
| 3X150 | 4.5 | 0.5 | 3.1 | 69.8 | 8221 | 0.124 | 350 | 365 | |
| 3X185 | 4.5 | 0.5 | 3.3 | 74.1 | 9634 | 0.0991 | 400 | 410 | |
| 3X240 | 4.5 | 0.5 | 3.4 | 79.2 | 11629 | 0.0754 | 465 | 480 | |
| 3X300 | 4.5 | 0.8 | 3.6 | 85.8 | 14591 | 0.0601 | 535 | 540 | |
| 3X400 | 4.5 | 0.8 | 3.9 | 93.1 | 17645 | 0.0470 | 615 | 610 | |
| عدد القولب ومساحة المقطع العرضي الاسمية | سمك الطبقة العازلة | سمك الشريط الفولاذي | سمك طبقة الغلاف الخارجي | القطر الكلي التقريبي | الوزن التقريبي | أقصى مقاومة D.C للموصل (20℃) | استطاعة حمل التيار | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | الهوائي (أمبير) | الأرضي (أمبير) | |
| YJV22 (N2XSEBY) - 12/20kV | |||||||||
| 3X35 | 5.5 | 0.5 | 2.8 | 57.1 | 4102 | 0.524 | 150 | 160 | |
| 3X50 | 5.5 | 0.5 | 2.9 | 59.7 | 4658 | 0.387 | 180 | 190 | |
| 3X70 | 5.5 | 0.5 | 3.0 | 64.0 | 5566 | 0.268 | 220 | 235 | |
| 3X95 | 5.5 | 0.5 | 3.1 | 68.0 | 6623 | 0.193 | 265 | 285 | |
| 3X120 | 5.5 | 0.5 | 3.3 | 71.2 | 7602 | 0.153 | 310 | 320 | |
| 3X150 | 5.5 | 0.5 | 3.4 | 74.6 | 8692 | 0.124 | 350 | 365 | |
| 3X185 | 5.5 | 0.5 | 3.5 | 78.6 | 10045 | 0.0991 | 400 | 410 | |
| 3X240 | 5.5 | 0.8 | 3.7 | 85.6 | 12911 | 0.0754 | 465 | 475 | |
| 3X300 | 5.5 | 0.8 | 3.9 | 90.4 | 15196 | 0.0601 | 535 | 535 | |
| 3X400 | 5.5 | 0.8 | 4.1 | 97.4 | 18181 | 0.0470 | 615 | 605 | |
| YJV22 (N2XSEBY) - 18/30kV | |||||||||
| 3X35 | 8.0 | 0.5 | 3.2 | 69.1 | 5271 | 0.524 | 172 | 154 | |
| 3X50 | 8.0 | 0.5 | 3.3 | 71.8 | 5867 | 0.387 | 205 | 181 | |
| 3X70 | 8.0 | 0.5 | 3.4 | 76.0 | 6836 | 0.268 | 253 | 220 | |
| 3X95 | 8.0 | 0.8 | 3.6 | 81.3 | 8736 | 0.193 | 307 | 263 | |
| 3X120 | 8.0 | 0.8 | 3.7 | 84.5 | 9792 | 0.153 | 352 | 298 | |
| 3X150 | 8.0 | 0.8 | 3.8 | 87.9 | 10964 | 0.124 | 397 | 332 | |
| 3X185 | 8.0 | 0.8 | 3.9 | 91.9 | 12416 | 0.0991 | 453 | 374 | |
| 3X240 | 8.0 | 0.8 | 4.1 | 97.6 | 14595 | 0.0754 | 529 | 431 | |
| 3X300 | 8.0 | 0.8 | 4.2 | 102.9 | 16978 | 0.0601 | 599 | 482 | |
| 3X400 | 8.0 | 0.8 | 4.5 | 109.4 | 20038 | 0.0470 | 683 | 541 | |
