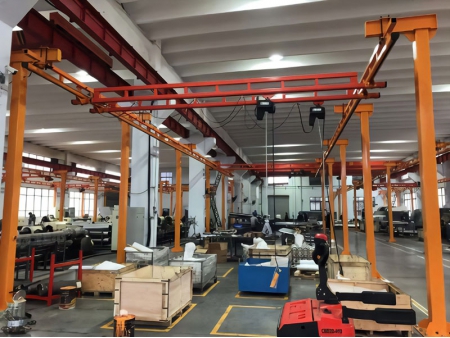

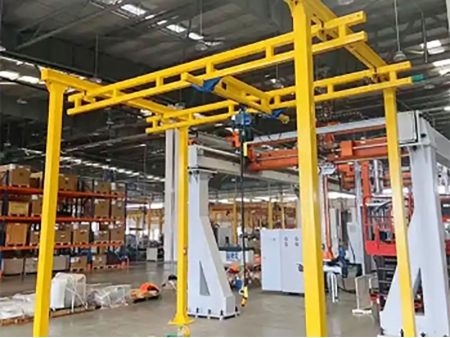

رافعة جسرية قائمة بذاتها Freestanding Bridge Crane

طلب عرض سعر

من نحن: http://zgtostacrane.asia/3-8-kbk-flexible-suspension-crane.html

تتكون الرافعة الجسرية القائمة بذاتها من جهاز تعليق، المسار (سكة)، محول (مفتاح تحويل)، عربة، رافعة كهربائية، جهاز طاقة متحرك، وجهاز تحكم. تعلق على سقف مبنى المصنع أو على هيكل عارضات، وتستخدم لنقل المواد مباشرة عبر الهواء. يمكن أن تكون الرافعة الجسرية القائمة بذاتها معدة بسيطة مكونة من سكة مزدوجة، أو نظام معقد من نوع أحادي السكة معلقة. وتتنوع طرق تشغيلها من التشغيل اليدوي البسيط، إلى الأنظمة المؤتمتة المعقدة التي تعمل بتحكم متكامل قائم على الحسابات.

التطبيقات

تعد الرافعة المعلقة المرنة مناسبة بشكل خاص للمناطق التي تحتوي على الكثير من المعدات، ومسافات النقل القصيرة، وتكرار العمل العالي. وتستخدم على نطاق واسع في الصناعات التالية: صناعة السيارات، تشييد السفن، تجميع الإلكترونيات، صناعة الأغذية، صناعة الآلات، المستودعات، والخ.

الخصائص

موثوقية عالية واستقرار ممتاز
جميع مكونات الرافعة الجسرية القائمة بذاتها مصنوعة من وحدات معيارية قياسية. ويتكون الهيكل الرئيسي من ثلاثة أنواع من المقاطع المدرفلة على البارد من الفولاذ عالي القوة، مما يمنحه صلابة جيدة ووزن خفيف، ويضمن استقرار النظام أثناء التشغيل.
قابلية عالية للتكيف
يمكن تصميم وتركيب الرافعة الجسرية القائمة بذاتها بشكل مرن بما يتناسب مع محطات العمل الفردية داخل المصنع.
سهولة التركيب، واقتصادية وعالية الكفاءة
تميز الرافعة الجسرية القائمة بذاتها بسهولة التركيب والتشغيل التجريبي، حيث يتم ربط القطاعات مع الوحدات القياسية الأخرى باستخدام البراغي فقط، دون الحاجة إلى لحام أو أعمال معقدة. كما تساهم في توفير المساحة داخل المصنع، وتقليل استهلاك الطاقة، مما يؤدي إلى تحسين كفاءة المؤسسة بشكل عام.

المواصفات

الحمولة	من 0 إلى 3 طن
الامتداد	من 0.7 إلى 12 متر
ارتفاع الرفع	45728m
تصنيف التشغيل	A3-A5
مصدر الطاقة الكهربائية	380 فولت، 50 هيرتز، ثلاثي الطور أو مخصص
طريقة التحكم	التحكم البندولي (تحكم سلكي)، التحكم عن بعد، كابينة التحكم
نمط الحركة	يدوي أو كهربائي

أنواع الرافعات الجسرية القائمة بذاتها

مميزات الرافعة الجسرية القائمة بذاتها

كفاءة عالية وتوفير كبير في الوقت والتكلفةيتميز النظام بعملية تركيب مبسطة قبل التشغيل، مما يقلل من الوقت والتكلفة الإجمالية. كما أن نظام سكك الألمنيوم الجديد (KBK) يتطلب صيانة أقل حتى مقارنة بالأنظمة السابقة منخفضة الصيانة.
يعتمد على أحدث التقنياتإلى جانب الأداء الفني الممتاز، يتميز نظام الرافعة المستقلة بسكك الألمنيوم بمظهر أنيق وعصري، مما يجعله أكثر ملاءمة لبيئات الإنتاج الحديثة ومحطات العمل المصممة وفق مبادئ الراحة للمستخدم.
تشغيل فائق السلاسة
تركيب أكثر سهولة
قدرة تحميل تصل إلى 3000 كجم
تصميم مريح لتسهيل مناولة الأحمال الثقيلة
مستوى ضجيج منخفض
نظام شبه خالي من الصيانة
يمكن دمج نوعين من السكك مع موصلات كهربائية منزلقة مدمجة

مزايا الرافعة الجسرية القائمة بذاتها المتينة

تصميم السكة المغلقة يمكنه منع دخول الغبار بشكل فعال، مما يقلل من تآكل عجلات العربة ويطيل عمر الخدمة.
تصميم الميل بزاوية 2 درجة يضمن أن تكون العربة في مركز السكة ويقلل من مقاومة الانزلاق.
السكة مدرفلة على البارد في خطوة معالجة واحدة بدون لحام وتتمتع بقوة عالية.
خفيفة الوزن، مما يقلل بشكل فعال الضغط على الدعم الهيكلي ويخفض التكاليف بشكل كبير.
تركب بشكل مستقل على الأرض، ولا تتطلب دعم إضافي. حسب احتياجات الإنتاج المحددة، يمكن أن تصل قدرة التحميل إلى 2000 كجم ويمتد الامتداد لأكثر من 10 أمتار. بعض تصميمات السكة والعربة والتصميمات المعيارية قابلة للتوسيع. الربط المتين وتصميم عجلة التوجيه الفريد يسمحان بالتشغيل اليدوي بسهولة لضمان عدم انحراف الحركة أو اهتزازها أو توقفها، مما يحسن تحديد المواقع بدقة ويقلل من شدة العمل على العاملين.
