ماكينة تشكيل ألواح أسقف التماس الدائمة في مرة واحد
YX65-300-400-500 Standing Seam Roofing Machine for One Time Tapered Forming
ماكينة تشكيل ألواح أسقف التماس الدائمة في مرة واحد YX65-300-400-500 تستخدم لتشكيل القطاعات المخروطية في مرة واحدة مع التقطيع سلتر. توفر كلاً من القطاعات المستقية والمخروطية من خلال هذه الماكينة. التركيبة المحكمة تجعل من ماكينة التشكيل هذه يمكن تحميلها في حاوية 40GP لنقلها بسهولة. يمكن تخصيص هذه الماكينة وفقاً لاحتياجات العميل.
- تحقق قطاعات مستوية ومخروطية في ماكينة واحدة.
- القطاعات المخروطية تشكل في مرة واحدة
- التركيبة المحكمة، مناسبة لتعبئتها في حاوية 40GP، سهولة النقل للموقع.
- التشغيل السهل، تكاليف الصيانة المنخفضة
| الموديل | YX65-300-400-500 |
| الأبعاد | 7000*2000*1050mm |
| قدرة المحرك | 7.5kW*2 |
| القدرة الهيدروليكية للقطع المسبق | 3kW |
| محرك السيرفو (Schneider؛ تستخدم لتغيير الأنواع) | 2kW |
| قدرة المحرك (يستخدم للتحكم في الزاوية) | 1.1kW*2 |
| قدرة المحرك (يستخدم لتقطيع سليتر) | 1.1kW |
| قدرة المحرك (للاستخدام لجهاز التغذية) | 4kW |
| خطوات التشكيل | 18 خطوة |
| سرعة التشكيل | من 8 إلى 15 متر في الدقيقة |
| الجهد | 380 فولت\50 هيرتز\ ثلاثي الطور |
| العرض الفعال للقطاعات المستقيمة | الأضيق: 200مم؛ الأعرض: 700 مم |

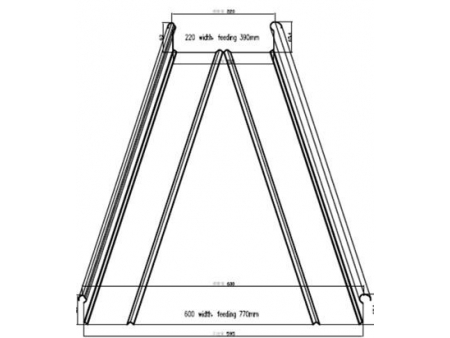

| العرض الفعال للقطاعات المخروطية | الأضيق للجانب المدبب: 220 مم الأعرض للجانب الأخر: 700 مم (نطاق الميل: من 0 إلى 2.5 درجات.) |
| إرتفاع ضلعة التسقيف | 65mm |
| سمك الألومنيوم | 0.8-1.2mm |
| سمك الفولاذ | 0.6-0.8mm |
| نظام التحكم | التحكم بنظام PLC |
-
-
جهاز تقطيع الألواح المسطحة
قطع الألواج قبل التشكيل بالدرافيل وفقاً للطول المطلوب.
قدرة المحرك الهيديوليكي للقطع، محرك المضخة: 3 كيلو وات
جهاز التغذية بمحرك قدرة: 4 كيلو وات
-
-
الدرافيل مصنوع من الفولاذ 45# ذو الجودة العالية مع ماكينات الخراطة CNC والمعالجة الحرارية. طلاء الكروم الصلب كخيار يحقق عمر الاستخدام الافتراضي الطويل.
-
-
التشكيل المخروطي: التشكيل المخروطي لمرة واحدة
-
-
خياطة الألواح المعدنية الآلية (التماس الدائم).
-
-
متوفر التحميل لغرض الشحن في حاوية 40GP.
- ماكينة التشكيل الرئيسية لتشكيل الأسقف المستوية والمخروطية
- وحدة فك يدوية 5 طن\ أو وحدة فك هيدروليكية 5 طن
- حاوية جديدة 40GP
- خياطة آلية
- خياطة يدوية
- نظام التحكم بالكمبيوتر PLC مع شاشة اللمس (العلامة التجارية: Schneider)
- وحدة تشكيل أسقف التماس الدائم المخروطية في مرة واحدة
- طاولة التباعد (الأخراج)
- دليل التشعيل
