معدة حفر سطحي متكاملة DTH، ZT11/ZT12 ZT11/ZT12 Integrated Surface DTH Drilling Rig
طلب عرض سعر
تتميز حفارة الحفر السطحية المتكاملة بتقنية DTH بقدرتها على حفر ثقوب رأسية ومائلة وأفقية، وتستخدم بشكل أساسي في حفر ثقوب التفجير والتكسير المسبق في المناجم المكشوفة الكبيرة ومشاريع استخراج الصخور. تعمل الحفارة بمحرك ديزل من نوع Yuchai أو Cummins مخصص للطرق الوعرة. يشغّل خرج دولاب الموازنة الخلفي نظام ضاغط لولبي، بينما يشغل خرج مأخذ الطاقة نظام النقل الهيدروليكي.
الحفارة مجهزة بنظام آلي للتعامل مع قضبان الحفر، ومجموعة وصلات عائمة لقضبان الحفر، ونظام تزييت لقضبان الحفر، ونظام منع الانحشار، ونظام هيدروليكي جاف لجمع الغبار، وكابينة مكيفة. تشمل الوظائف الاختيارية مؤشر زاوية وعمق الحفر.
الخصائص المواصفات الفنية| رقم الموديل | ||
| أبعاد النقل (L×W×H) | 9900×2300×3200/3500 mm | 10000×2480×3100 mm |
| الوزن | 15000 kg | 16800 kg |
| صلابة الحفر | f=6-20 | f=6-20 |
| قطر الحفر | 90-130 mm | 115-152 mm |
| الارتفاع عن الأرض (الخلوص) | 355 mm | 430 mm |
| زاوية تسوية الهيكل | ±10° | ±10° |
| سرعة الحركة | 0-3 km/h | 0-3 km/h |
| القدرة على صعود المنحدرات | 25° | 25° |
| قوة السحب | 120 KN | 87 KN |
| أقصى عزم دوران | 2500 N · m | 4000 N · m |
| سرعة الدوران | 0-173 rpm | 0-130 rpm |
| زاوية تأرجح ذراع الحفر | يسار: 18°، يمين: 46° | Left 17°, right 46° |
| الشوط التعويضي | 1500 mm | 1500 mm |
| شوط الرأس الدوارة | 4510 mm | 4510 mm |
| أقصى قوة تغذية | 37 KN | 39 KN |
| طريقة التغذية | محرك جنزير الأسطوانات | محرك جنزير الأسطوانات |
| عمق الحفر الاقتصادي | 32 m | 32 m |
| عدد القضبان | 7 1 | 6 1 |
| مواصفات قضيب الحفر | Ø64/Ø76x4000 mm | Ø76/Ø89x4000 mm |
| المحرك | Yuchai YCA08320-T300 | Cummins QSL8.9-C360-30 |
| القدرة المقننة | 235 kW | 264 kW |
| السرعة المقننة | 2200 rpm | 2100 rpm |
| ضاغط لولبي | ضغط على مرحلتين، 18 م³/دقيقة / 22 بار | ضغط على مرحلتين، 18 م³/دقيقة / 22 بار |
| نظام التحكم في الحركة | نظام التوجيه الهيدروليكي | نظام التوجيه الهيدروليكي |
| نظام التحكم في الحفر | نظام التوجيه الهيدروليكي | نظام التوجيه الهيدروليكي |
| نظام مضاد للتشويش | نظام مضاد للتشويش كهروهيدروليكي آلي | نظام مضاد للتشويش كهروهيدروليكي آلي |
| الجهد | 24V DC | 24V DC |

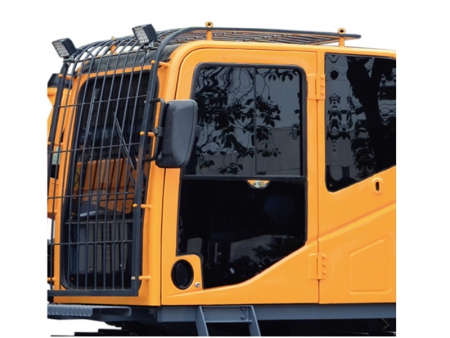

| كابينة أمنة | استيفاء متطلبات ROPS وFOPS | استيفاء متطلبات ROPS و FOPS |
| مقعد | قابل للتعديل | درجة الحرارة القياسية |
| وسائل الترفيه والراحة | راديو | راديو |
