معدة حفر سطحي DTH، KG550 KG550 Surface DTH Drilling Rig

طلب عرض سعر

الموقع الإلكتروني: https://ksdrillrig.asia/2-15-kg550-surface-dth-drilling-rig.html

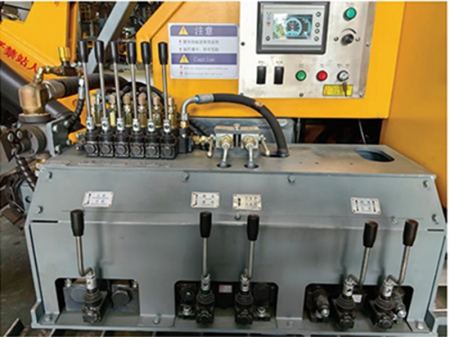

تم تجهيز معدة الحفر السطحي بتقنية DTH بمحرك ديزل رباعي الأسطوانات من نوع Yuchai ووحدة تحكم متكاملة لمراقبة معايير الحفر المباشر. تعتمد هيكل زاحف مطوي معزز وهيكل سفلي شديد التحمل، مع نظام تسوية الجنزير ومحرك تغذية من نوع المكبس لزيادة ضغط التشغيل وتحسين أداء التسلق.

تستخدم حفارة DTH هذه على نطاق واسع لحفر ثقوب التفجير في مواقع البناء المختلفة، مثل:

· مشاريع أساسات الألواح الكهروضوئية ذات الأقطار الكبيرة

· مشاريع الطاقة الكهرومائية

· التعدين السطحي (مناجم مفتوحة)

· إنشاء الطرق

· إنشاء الأنفاق

الخصائص

صنعت شرائط التآكل المنزلقة من مواد مقاومة للتآكل لإطالة عمر خدمة ذراع التغذية.

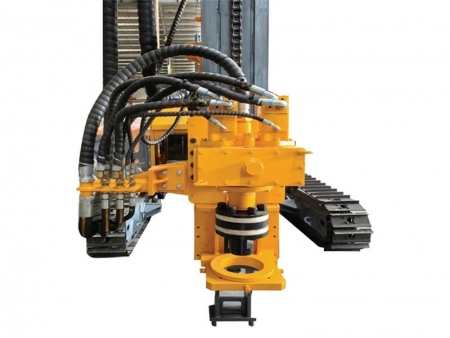

يوفر الرأس الدوار ثنائي المحرك، ذو نسبة التخفيض الكبيرة، عزم دوران دوراني أقصى يزيد عن 4000 نيوتن متر. في الوقت نفسه، يقترن محرك التغذية بسلسلة بكرات 24A، مما يحسن موثوقية الحفر بشكل ملحوظ.
تم تحديث النظام الهيدروليكي بمضخات تروس من الحديد الزهر عالية الضغط وذو إزاحة كبيرة، مما يضمن موثوقية عالية وعمر خدمة طويل وأداء مستقر.
تم ترتيب مكونات الإطار بشكل مثالي لزيادة المساحة الداخلية بشكل كبير. يتميز الهيكل بمواد هيكلية معززة مع أبواب وصول متعددة الجوانب، مما يسهل الصيانة والخدمة.

الخصائص المواصفات الفنية

رقم الموديل	KG550
الوزن	6200 kg
الأبعاد	6500×2350×2400 mm
صلابة الحفر	f=6-20
قطر الحفر	Ø115-254 mm
سرعة الدوران	0-110 rpm
أقصى عزم الدوران	4000 N·m
قوة الرفع	20 KN
طريقة التغذية	محرك جنزير أسطوانات 24A
شوط التغذية	3820 mm
سرعة الحركة	0-3 km/h
القدرة على صعود المنحدرات	≤30°
الارتفاع عن الأرض (الخلوص)	325 mm
زاوية ميول الذراع	أسفل: 135°، أعلى: 50°، الكلي: 185°
زاوية تأرجح الذراع	يسار: 45°، يمين: 45°، الكلي: 90°
زاوية ميل ذراع الحفر	أسفل: 50°، أعلى: 25°، الكلي: 75°
زاوية تأرجح ذراع الحفر	يسار: 26°، يمين: 24.5°، الكلي: 50.5°
زاوية تسوية الجنزير	±10°
الشوط التعويضي	900 mm
المحرك	Yuchai DKC2G3 (73.5 kW/2200 rpm)
مطرقة DTH	K4, K5, K6, K8
قضيب الحفر	Ø76/Ø89/Ø102
استهلاك الهواء	15-35m³/min
ممتص صدمات برأس دوار	FH32
مجمع الغبار (اختياري)	QZA-140 (16 عنصر ترشيح) \ QZA-160 (20 عنصر ترشيح)
