معدة حفر سطحي DTH، KG726III/KG726HIII KG726III/KG726HIII Surface DTH Drilling Rig
طلب عرض سعر
معدة الحفر السطحي بتقنية DTH هي نموذج مطور مصمم لتلبية متطلبات حماية البيئة. هذه الآلة مزود بمحرك ديزل من نوع Yuchai غير مخصص للطرق، مما يضمن الامتثال لمعايير الانبعاثات.

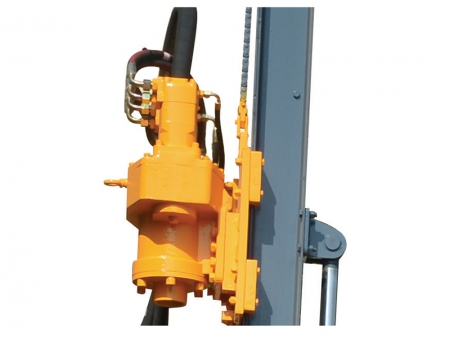

الخصائص- تم اعتماد محرك تغذية من نوع المكبس لزيادة ضغط التشغيل وتحسين أداء القدرة على صعود المنحدرات.
- تم تكبير أسطوانات الرفع والميل الهيدروليكية لتلبية متطلبات التشغيل في المواقع القصوى.

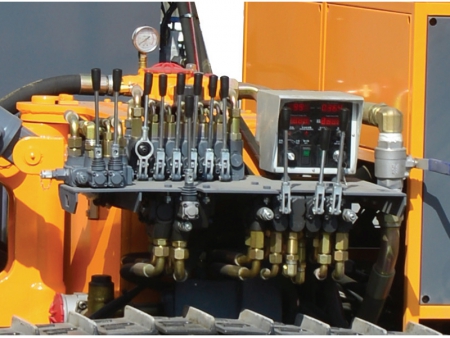

- تم تطوير النظام الهيدروليكي لزيادة تدفق النظام وتحسين سرعة الدوران.
- تم تحسين أسطوانة الرفع لزيادة الموثوقية.
- تم تركيب سكة التوجيه بشكل مائل لتسهيل التشغيل والمراقبة.
- صنع الهيكل من مواد هيكلية مقواة، وهو مجهز بحلقات رفع لتسهيل الرفع والمناولة.
| رقم الموديل | ||
| الوزن | 4200 kg | 4400 kg |
| الأبعاد | 5600×2400×2300 mm | 5600×2600×2300 mm |
| صلابة الحفر | f=6-20 | |
| قطر الحفر | Ø90-115 mm | |
| عمق الحفر الاقتصادي | 25 m | |
| سرعة الدوران | 0-120 rpm | |
| أقصى عزم الدوران | 2000 N·m | |
| قوة الرفع | 18 KN | |
| طريقة التغذية | أسطوانة هيدروليكية جنزير لوحي | |
| شوط التغذية | 3780 mm | |
| سرعة الحركة | 0-2.5 km/h | |
| القدرة على صعود المنحدرات | ≤30° | |
| الارتفاع عن الأرض (الخلوص) | 350 mm | |
| زاوية ميول الذراع | أسفل: 135°، أعلى: 50°، الكلي: 185° | |
| زاوية تأرجح الذراع | يسار: 100°، يمين: 45°، الكلي: 145° | |
| زاوية ميل ذراع الحفر | أسفل: 50°، أعلى: 25°، الكلي: 75° | |
| زاوية تأرجح ذراع الحفر | يسار: 44°، يمين: 45°، الكلي: 89° | |
| الشوط التعويضي | 900 mm | |
| المحرك | Yuchai YCD4R23T8-80 (59 kW/2400 rpm) | |
| مطرقة DTH | 3" | |
| قضيب الحفر | Ø64×3 m | |
| استهلاك الهواء | 10-17 m3/min | |
| أقصى ارتفاع للحفر الأفقي | 2750 mm | |
| أدنى ارتفاع للحفر الأفقي | 350 mm | |
| مجمع الغبار | المكونات القياسية: QZA-90 (8 عنصر ترشيح) | |
| المكونات البديلة: QZA-120 (12 عنصر ترشيح) | ||
ملاحظة: عندما يتجاوز قطر الحفر Ø90 مم، يجب تحديث مجمع الغبار وفقاً لذلك.
