خط إنتاج الكرتون (تحزيز وطباعة فليكسو)، BY-HQ Flexo Printer Slotter, BY-HQ
طباعة فليكسو، طلاء بالأشعة فوق البنفسجية UV، تجفيف بالأشعة تحت الحمراء IR، تحزيز، وقطع بالقوالب
تعتمد وحدة التغذية نظام تغذية متطور مزود بهيكل أسطوانات تغذية مزدوجة للحد من تكسر الألواح أثناء التشغيل بسرعات عالية. كما تتضمن جهاز مدمج لإزالة الغبار من نوع الفرشاة، يتميز بإمكانية ضبط تردد الشفط ليناسب أحجام الألواح المختلفة والصفائح الملتوية.

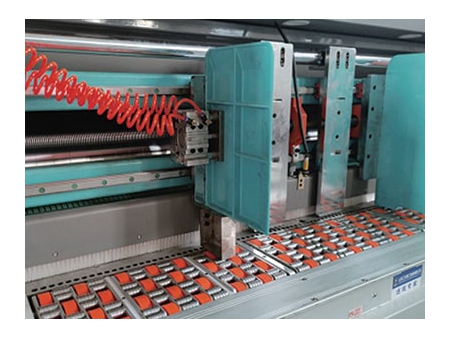

وحدة التغذية
تعتمد وحدة التغذية نظام تغذية متطور مزود بهيكل أسطوانات تغذية مزدوجة للحد من تكسر الألواح أثناء التشغيل بسرعات عالية. كما تتضمن جهاز مدمج لإزالة الغبار من نوع الفرشاة، يتميز بإمكانية ضبط تردد الشفط ليناسب أحجام الألواح المختلفة والصفائح الملتوية.
وحدة الطباعة
يجهز نظام الطباعة بأسطوانة أنيلوكس سيراميكية وشفرة كشط الحبر الزائد، بينما يضمن صندوق نقل يعمل بالشفط الفراغي نقل سلس وثابت للكرتون أثناء الطباعة. إضافة إلى ذلك، يتحكم بالنظام بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) للحفاظ على دقة عملية الطباعة.
وحدة التجفيف
تستخدم وحدة التجفيف نظام تسخين بالأشعة تحت الحمراء. وتضمن ثلاث مراوح لتدوير الهواء تسخين الكرتون المموج بالتساوي، مما يتيح أداء تجفيف سريع ومتجانس.
وحدة التحزيز
صممت وحدة التقطيع بستة محاور. شفراتها مصنوعة من فولاذ سبيكي عالي الجودة، معالجة حرارياً، ومصقولة بدقة لضمان المتانة والدقة، بعرض فتحة 7 مم. تضمن هذه الشفرات المسننة قطع حادة ودقة عالية، ويتم التحكم في ضبط الشفرات بواسطة محرك تروس، مما يوفر وضع ثابت ودقيق.
وحدة القطع بالقوالب
تعتمد وحدة القطع بالقوالب نظام تروس كوكبية لضبط الطور بدقة، ويتم تشغيلها عبر شاشة لمس PLC مزودة بوحدات تحكم رقمية يتم التحكم فيها بالكامل بالكمبيوتر. وتشمل نظام وسادات مطاطية سريعة التغيير وجهاز تعويض ميكانيكي للسرعة لضمان دقة القطع وتعزيز الكفاءة.
| ألوان الطباعة × العرض الفعال | 5 الوان × Ø530 – 2800 مم (عرض لوح الطباعة) |
| أقصى سرعة ميكانيكية | 200 لوح ورقي في الدقيقة |
| سمك لوح الجدار | 50mm |
| سمك التروس | 50mm |
| أقصى قياس للتغذية | 1620 × 2600mm |
| أدنى قياس للتغذية | 430 × 860mm |
| أقصى قياس لتخطي التغذية | 1750 × 2600mm |
| أقصى مساحة للطباعة | 1600 × 2400mm |
| سمك لوح الطباعة القياسي | 3.2 – 7.2mm |
| سمك اللوح المناسب | 3 – 12mm |
| دقة المعالجة | دقة تسجيل الطباعة: ±0.5 مم لكل لون دقة التحزيز: ±1.5 مم دقة القطع بالقوالب: ±1.5 مم |
| قدرة الإنتاج | 42.5 kW |
| القدرة الكلية | 102 kW |
