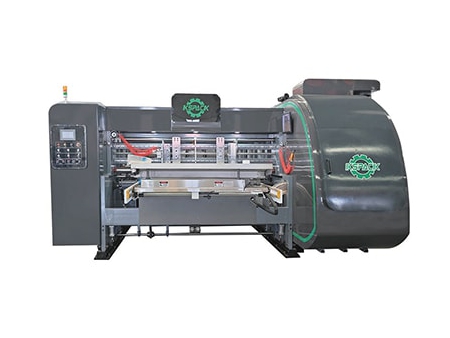

خط إنتاج الكرتون بسرعة عالية (تحزيز وطباعة فليكسو)، BYY-HS High Speed Printer Slotter, BYY-HS
طلب عرض سعر
الموقع الإلكتروني: https://jgcartonmachine.asia/3-1-printer-slotter-die-cutter.html
تغذية الحافة الأمامية، الطباعة، تحزيز، والقطع بالقوالب
المواصفات
| البارامترات | |||
| مجموعة الألوان | قابل للتخصيص وفقاً لمتطلبات العميل | ||
| المواد المناسبة للطباعة | فلوت الكرتون المضلع A، B، C، AB، BC، و ABC(أقصى سمك للوح مع فجوة 11 مم) | ||
| السرعة التصميمية | 300 قطعة في الدقيقة | 250 قطعة في الدقيقة | 150 قطعة في الدقيقة |
| السرعة الاقتصادية | 250 قطعة في الدقيقة | 200 قطعة في الدقيقة | 130 قطعة في الدقيقة |
| أقصى قياس للوح الورقي | 900×1800/2000/2200/2400/2600mm | 1200×1800/2000/2200/2400/2600mm | 1400×1800/2000/2200/2400/2600mm |
| أدنى قياس للوح الورقي: سكين معكوسة سكين موجبة | 300×640mm 300×720mm | 350×720mm 350×740mm | 400×720mm 400×740mm |
| أقصى قياس للطباعة | 900×1600/1800/2000/2200/2400mm | 1200×1600/1800/2000/2200/2400mm | 1400×1600/1800/2000/2200/2400mm |
| أقصى قياس للقطع بالقوالب | 900×1700/1900/2100/2300/2500mm | 1200×1700/1900/2100/2300/2500mm | 1400×1700/1900/2100/2300/2500mm |
| سمك لوح الطباعة القياسي | 7.2mm | 7.2mm | 7.2mm |
| عرض التحزيز × أقصى العمق | 7×220mm | 7×300mm | 7×350mm |
| (يمكن زيادة عدد الشفرات وعمق الفتحة) | |||
| سكين موجبة سكين معكوسة | 150×150×150×150mm 250×90×250×90mm | 170×170×170×170mm 260×90×260×90mm | 170×170×170×170mm 260×90×260×90mm |
| قطر أسطوانة الطباعة (يشمل سمك اللوح ) | Ø300mm | Ø408mm | Ø480mm |
الخصائص
- مزودة بنظام تحم بالكمبيوتر لتسريع تغيير المهام وتسهيل التشغيل
- ألواح غلاف الماكينة ومكوناتها الرئيسية مصنعة في مراكز تشغيل عالية الدقة، ومشطبة بآلات تجليخ آلية CNC
- جميع أعمدة النقل والبكرات مصنوعة من فولاذ عالي الجودة، متوازنة ديناميكياً بدقة عالية، ومطلية بالكروم الصلب، ومصقولة السطح
- تروس النقل مصنوعة من فولاذ سبيكة 20CrMnTi، مكربنة ومقساة، ومجلخة إلى صلابة HRC 58-62 لضمان متانة طويلة الأمد ودقة عالية في تسجيل الألوان
- تستخدم أجزاء النقل الرئيسية حلقات قفل بدون مفتاح، مما يلغي فجوات التوصيل ويضمن ملاءمتها للطباعة عالية السرعة لفترات طويلة
- تعتمد الماكينة بأكملها نظام تزييت بالرش، وهي مزودة بجهاز موازنة زيت أوتوماتيكي
- تتوفر وظائف الإرجاع التلقائي للصفر وإعادة الضبط التلقائي.
- مزودة بشبكة تحكم PCLINK، وبرنامج MCGS، ومكونات كهربائية منخفضة الجهد من سيمنز (Siemens)، ونظام تحكم انفيرتر للمحرك الرئيسي، مما يحقق توفير في الطاقة يصل إلى 30%.
- يأتي نظام التقطيع ثنائي المحور مزود بنظام تحكم بالكمبيوتر متكامل لإدارة الإنتاج، بينما يأتي نظام التقطيع أحادي المحور مزود بنظام تحكم بالكمبيوتر متكامل للآلة.
- تتوفر أسطوانات أنيلوكس من النوع المعدني أو الخزفي، ويمكن تعديل عدد الخطوط وفقاً لمتطلبات العميل.
- تتيح أسطوانة أنيلوكس الخزفية عالية الدقة الاختيارية المزودة بنظام شفرة كشط مغلقة طباعة بدقة من 80 إلى 90 خط في البوصة.
المكونات
وحدة التغذية
- يعتمد نظام التغذية الأمامي على آلية تغذية بضغط خفيف، مما يقلل الاحتكاك بين اللوح وطاولة التغذية بنسبة 60% تقريباً. يحافظ هذا على متانة اللوح المموج ويمنع انهيار التموجات والضغط الزائد، ويضمن تغذية سلسة بعد الطي. يعمل النظام بثبات، مع تغذية دقيقة وسريعة للورق، وهو مناسب لجميع أنواع الورق المموج.
- يتم استخدام التغذية بمساعدة الشفط، مع إمكانية ضبط حجم الهواء وضغطه وفقًا لحجم اللوح.
- يتميز النظام بهيكل بكرات نقل مزدوجة، حيث تستخدم إحدى بكرات التغذية بكرات مطاطية مرنة تعمل بالهواء المضغوط، مما يمنع تلف متانة اللوح المموج. بالإضافة إلى جهاز شفط علوي لإزالة الغبار، والذي يزيل الشوائب بفعالية من سطح الطباعة ويحسن جودتها.
- يمكن ضبط موضع المقياس الجانبي الأيسر وموضع الحاجز الخلفي كهربائياً، وهما مزودان بجهاز محاذاة الورق يعمل بالهواء المضغوط لتحديد المواقع الجانبية بدقة أكبر.
- شاشة لمس ملونة مقاس 10.4 بوصة تتحكم في وحدة التغذية ووحدة الطباعة ووحدة الفتح ووحدة القطع بالقوالب لوظيفة إعادة الضبط بلمسة واحدة للتخزين والذاكرة والتشغيل بسرعة ثابتة عند 60/80/100 والعد الكهروضوئي بالأشعة تحت الحمراء والتحكم المسبق في كمية الطلب.

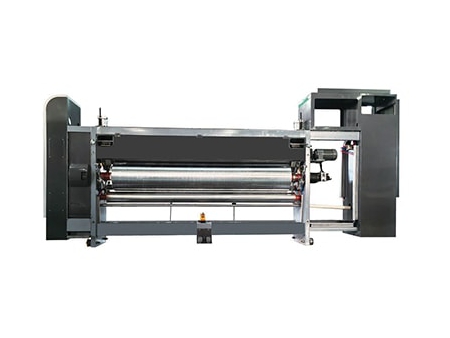

وحدة الطباعة
- تصنع أسطوانات الطباعة ومحاور النقل من فولاذ عالي الجودة، مصقول بدقة ومطلي بالكروم الصلب، مع موازنة ديناميكية يتم التحكم فيها بالكمبيوتر للتخلص من قوة الطرد المركزي.
- تعتمد أسطوانة الطباعة على جهاز تثبيت لوح الطباعة مع محور تثبيت ثابت من نوع السقاطة وهيكل لوحة تعليق كاملة الفتحة. يتيح التحكم الكهربائي بالقدم الدوران الأمامي والخلفي لتركيب وإزالة اللوحة بسرعة وسهولة.
- يستخدم نظام توزيع الحبر في البكرة المطاطية قلب فولاذي مغلف بمطاط مقاوم للتآكل ومصقول بدقة لنقل الحبر بكفاءة. (اختياري: نظام حبر بشفرة إزالة الحبر الزائد).
- أسطوانة أنيلوكس مصقولة ومزخرفة على سطح الفولاذ، ومطلية بالكروم الصلب. (اختياري: أسطوانة أنيلوكس سيراميكية، عدد الخطوط قابل للاختيار من 160 إلى 500).
- يعتمد ضبط طور الطباعة والمحور على هيكل تروس كوكبية، يتم التحكم فيه بواسطة شاشة لمس PLC مع ضبط رقمي 360 درجة، والذي يمكن ضبطه أثناء التشغيل أو التوقف. يسمح محرك العاكس بضبط دقيق للسرعة المحيطية لأسطوانة الطباعة في حدود 0.1 مم.
وحدة القطع بالقوالب
- أسطوانة الوسادة المطاطية: مصنوعة من الفولاذ المصبوب بالطرد المركزي، ومتوازنة ديناميكياً، ومصقولة بدقة، ومطلية بالكروم الصلب. وهي مزودة بجهاز تذبذب عرضي ميكانيكي (±20 مم) لإطالة عمر الوسادة المطاطية. كما تتضمن نظام تعويض آلي لسرعة التفاضل لتصحيح انحراف القطع الناتج عن تآكل الوسادة المطاطية.
- أسطوانة القطع: مصنوعة أيضاً من الفولاذ المصبوب بالطرد المركزي، وتخضع لعملية توازن ديناميكي، وصقل دقيق، وطلاء بالكروم الصلب لضمان المتانة ودقة القطع.
وحدة التحزيز
- تدخل جميع أبعاد الكرتون، بما في ذلك ارتفاعه وأوجهه، بواسطة الكمبيوتر عبر واجهة الاستخدام، مما يحسن الكفاءة ويمكن من تخزين ما يصل إلى 500 طلبية عادية.
- يضمن الهيكل ذو المحورين مع عجلات التجعيد ذات القطر الكبير أداء ممتاز في تشكيل الكرتون.
- يعتمد حامل سكين التقطيع، وعجلة التجعيد، وسكين التشذيب على هيكل حركة جانبية دقيق يعمل ببرغي كروي، مما يوفر دقة عالية في تحديد المواقع ويطيل عمر الأداة.
- يسمح هيكل سكين القطع المرن للزوايا بقطع الكرتون المموج ثلاثي وخماسي الطبقات دون الحاجة إلى تعديل.
- تصنع سكاكين التقطيع من فولاذ سبيكي عالي الجودة، معالج حرارياً ومشحذ بدقة، مما يوفر صلابة ومتانة ممتازتين لعمر خدمة طويل.
- تتوفر أجهزة تخريم الثقوب وأجهزة الثقب اليدوي كخيارات إضافية حسب الطلب.
