لقمة الحفر الدائرية مع غلاف مزدوج Concentric Casing System with Ring Bits

طلب عرض سعر

الموقع الإلكتروني: http://max-drilling.ae/2-4-2-1-concentric-overburden-drilling-system/index.html

أدوات حفر الصخور

يمكن تطبيق لقمة الحفر الدائرية مع غلاف مزدوج التي تصنعها شركة Maxdrill على الصخور والمناطق ذات التكوينات الجيولوجية المعقدة، مثل الحصى والمتشققة والصخور ومطامر نفايات البناء وإلخ.

الخصائص

الاستقامة: تضمن استقامة البئر في مختلف الظروف الطبوغرافية والجيولوجية.
القدرة على التكيف: يضمن كفاءة الاختراق في الظروف الطوبوغرافية والجيولوجية المعقدة، مثل الحصى ومطمر نفايات البناء.
عزم دوران أقل: عزم دوران أقل نظيراتها التقليدية.
سهولة الفتح وإعادة القفل: من السهل إعادة القفل بعد الفتح.
الحفر بأي زاوية: يمكنها حفر الصخور بأي زاوية.
صديقة للبيئة: أكثر صداقة للبيئة، حيث أنه يحفر الصخور بسلاسة مع اهتزاز وضوضاء أقل. ولذا، نوصي باستخدامها في المناطق الحضرية.

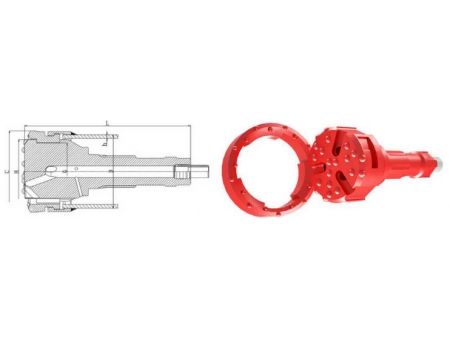

الأجزاء

حلقة نعل التبطين

حلقة رأس الحفر (نصلة حلقية)

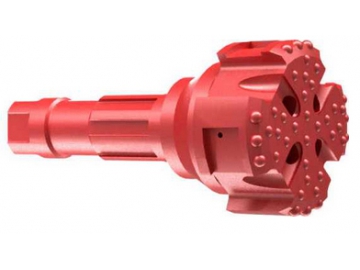

رأس الحفر (لقمة الحفر)

	D		h	H	C	G
الرقم	القطر الخارجي لأنبوب التغليف (مم)	القطر الداخلي لأنبوب التغليف (مم)	سماكة الجدار لأنبوب التغليف(مم)	أقصى قطر خارجي لرأس الحفر (مم)	قطر المثقاب (مم)	أقصى قطر خارجي لرأس الحفر العادي (مم)	مطرقة الحفر DTH/ نوع مطرقة الحفر العلوية	الوزن (كجم)
نوع المطرقة العلوية
MDC76/7RR-01	76	62	7	57	84	39	R32	3.2
MDC89/8RR-01	89	73	858	70	96	58	T38	5.8
MDC114/10RR-01	114	94	10	92	122	80	T45	7.5
MDC127/10RR-01	127	107	10	105	136	90	T45	10
MDC140/10RR-01	140	120	10	116	148	97	T45/T51	15
مطرقة الحفر DTH نوع
MDC114/10RR-02	114	94	10	92	122	80	COP34/DHD3.5	10
MDC127/10RR-02	127	107	10	105	136	90	COP34/DHD3.5	16
MDC140/10RR-02	140	120	10	116	148	97	COP44/DHD340 /SD4/QL40	21
MDC146/10RR-02	146	126	10	124	154	110	COP44/DHD340 /SD4/QL40	22
MDC168/12.7RR-02	168	142.6	12.7	141	180	125	COP54/DHD350 /SD5/QL50/M50	27
MDC178/12.7RR-02	178	152.6	12.7	150	186	135	COP54/DHD350 /SD5/QL50/M50	32.5
MDC194/12.7RR-02	194	168.6	12.7	166	202	145	COP64/DHD360 /SD6/QL60/M60	42.5
MDC219/12.7RR-02	219	193.6	12.7	191	228	170	COP64/DHD360 /SD6/QL60/M60	58
MDC245/12.7RR-02	245	219.6	12.7	214	254	195	COP84/DHD380 /SD8/QL80	78
MDC254/12.7RR-02	254	228.6	12.7	224	265	203	COP84/DHD380 /SD8/QL80	84.5
MDC273/12.7RR-02	273	247.6	12.7	241	286	223	COP84/DHD380 /SD8/QL80	100
MDC325/12.7RR-02	325	299.6	12.7	292	338	276	COP84/DHD380 /SD8/QL80	135
MDC406/12.7RR-02	406	380.6	12.7	377	420	350	QL120/DHD112/ SD12/NUMA120	280
MDC508/12.7RR-02	508	482.6	12.7	478	522	416	QL200/SD18/ NUMA180	522
MDC560/12.7RR-02	560	534.6	12.7	528	575	475	QL200/SD18/ NUMA180	620
MDC610/12.7RR-02	610	584.6	12.7	558	620	513	QL200/SD18/ NUMA180	710
