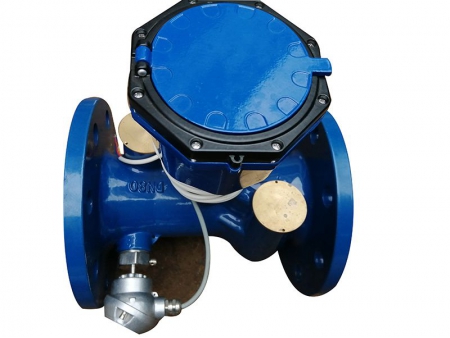

عداد مياه بالموجات فوق الصوتية (واجهة M-BUS)

طلب عرض سعر

من نحن: http://smartwater-meter.asia/2-2-4-ultrasonic-water-meter.html

Ultrasonic Water Meter (M-BUS Interface)

عداد قياس استهلاك المياه

استفسار

إن عداداتنا للمياه بالموجات فوق الصوتية، والمجهزة بواجهة M-BUS، تمثل دليل على التزامنا بالابتكار والتميز في تقنيات إدارة المياه. باستخدام مبادئ قياس التدفق بالموجات فوق الصوتية المتقدمة، فإن عداد المياه هذا يلتقط بدقة تدفق المياه الفوري والتراكمي في ظل ظروف العمل المقننة. من خلال تلبية المعايير الصارمة GB/T 778، فإنه يعرض قدرتنا على الجمع بين الخبرة الرائدة في الصناعة والحلول العملية وسهلة الاستخدام.

المواصفات

القطر الاسمي	معدل التدفق الزائد Q4	معدل التدفق الدائم Q3	معدل التدفق الانتقالي Q2	معدل التدفق الأدنى Q1	دقة القراءة	أقصى قراءة
DN		m	h		m²
50	31.3	25	0.16	0.1	0.1	9,999,999
65	50	40	0.25	0.16
80	78.75	63	0.4	0.25
100	125	100	0.64	0.4
125	200	160	1	0.63
150	312.5	250	1.6	1
200 250	500	400	2.52	1.6
200 250	787.5	630	4	2.5
300	1250	1000	6.4	4

الأبعاد

الموديل	الطول L	الإرتفاع H	القطر الخارجي للفلنجة D1	قطر حلقة المسمار D2	مسمار الربط n-M
mm	mm		القطر الخارجي للفلنجة D1	قطر حلقة المسمار D2	مسمار الربط n-M
50	200	264	165	125	4-M16
65	200	270	165	145	4-M16
80	225	300	200	160	8-M16
100	250	310	220	180
125	250	285	250	210
150	300	335	285	240	8-M20
200	350	405	340	395	12-M20
250	450	490	405	355	12-M24
300	500	550	460	410	12-M24

الخصائص

l يوفر نسبة نطاق R250، مع توفر R400 للاحتياجات المتخصصة.
l بفضل شاشة LCD التي يعتمدها، تعرض عدادات المياه هذه التدفق المتراكم، التدفق الفوري، درجة حرارة الماء وتفاصيل معلومات العداد.
l مكونات محكمة الغلق بالكامل تضمن التشغيل حتى عند غمرها بالمياه. وفقا لمعيار الحماية IP68.
l التتبع وجمع البيانات مع مرور الوقت، بما في ذلك سجلات السنة والشهر واليوم.
l مجهزة بواجهات M-bus (الافتراضية) وRS-485.
l متوافق مع بروتوكولات الاتصال CJT-188 (الافتراضي) و بروتوكولات Modbus.
l تسمح تقنية قياس التدفق بالموجات فوق الصوتية بالتركيب متعدد الزوايا دون التأثير على الدقة.
l مدعوم ببطارية كلوريد ثيونيل الليثيوم المدمجة، مما يضمن أكثر من 6 سنوات من الخدمة.

ظروف التشغيل

l تصنيف درجة الحرارة: عداد الماء البارد: T30؛ عداد الماء الساخن: T30/T90
l التصنيف البيئي: 0
l التصنيف البيئي الكهرومغناطيسي
l الحد الأقصى للضغط المسموح به: 1.6 ميجا باسكال
l تصنيف الفقد في الضغط: Δp25
l فئة حساسية مجال التدفق المنبع: U10
l فئة حساسية مجال التدفق المصب: D5
l تصنيف الحماية: IP68

التطبيقات

يمتد طلب الاستخدام على عدادات المياه بالموجات فوق الصوتية لدينا في مجالات مختلفة، بما في ذلك الري الزراعي، وأنظمة المياه الحضرية، والبنية التحتية للمدن الذكية:

l الري الزراعي: يمكن استخدامه في الزراعة، ويزدهر هذا العداد حتى في ظروف المياه الصعبة، مما يضمن حصول المزارعين على قراءات دقيقة دون العوائق المعتادة المتمثلة في الحطام أو الرواسب.
l البنية التحتية الحضرية والذكية: مع نمو المدن بشكل أكثر ذكاء، فإن عدادنا مناسب تمام، مما يوفر بيانات مهمة لتوزيع المياه وإدارتها بكفاءة.
l الإعدادات الصناعية: في الصناعات التي يكون فيها كل قطرة لها أهميتها، يقدم العداد الخاص بنا قياسات دقيقة، ويلعب دور حيوي في الحفاظ على الموارد وتحسين العمليات.
l الإدارة الذكية للمياه في الإنتاج الصناعي.

الأسئلة الشائعة

—

كيف يعمل مبدأ القياس بالموجات فوق الصوتية؟

يعمل عداد المياه بالموجات فوق الصوتية على مبدأ بسيط ولكنه مبتكر: فهو يقيس الفارق الزمني بين ارسال واستقبال الموجات فوق الصوتية. ومن خلال القيام بذلك، يمكنه قياس سرعة وحجم تدفق المياه بدقة دون أي اتصال مادي بالمياه نفسها. يعزز أسلوب القياس غير التدخلي هذا دقة جهاز القياس وموثوقيته، مما يجعله خيار مفضل في التطبيقات المختلفة.

—

ما هي أنواع عدادات المياه بالموجات فوق الصوتية المتوفرة؟

تستخدم عدادات المياه بالموجات فوق الصوتية تقنية الموجات فوق الصوتية لقياس سرعة السائل. هناك في المقام الأول نوعان شائعان:

l عداد الموجات فوق الصوتية من النوع العابر: تقيس هذه العدادات الوقت الذي تستغرقه الموجات فوق الصوتية للانتقال بين محولين للطاقة، مما يوفر بيانات تدفق دقيقة.
l عداد الموجات فوق الصوتية من طراز دوبلر: تستخدم هذه العدادات تأثير دوبلر لقياس التغير في تردد الموجات فوق الصوتية حيث أنها تنعكس عن الجسيمات العالقة أو فقاعات الهواء في الماء، وهي مناسبة للمياه التي تحتوي على نسبة عالية من الجسيمات.
