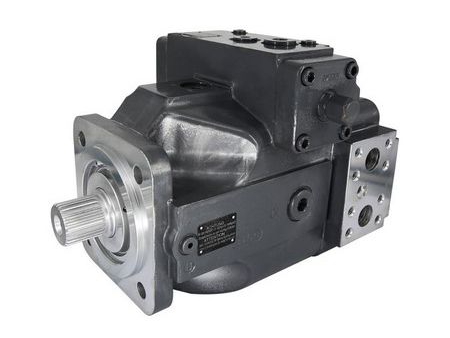

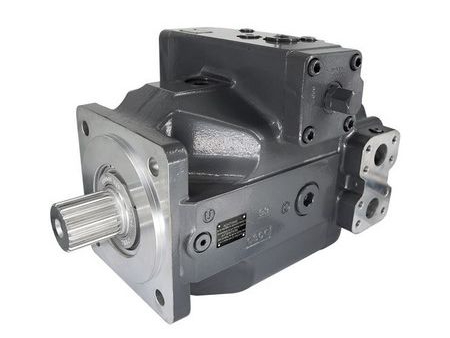

محرك المكبس المحوري متغير الإزاحة، سلسلة K4VSM K4VSMAxial Piston Variable Motor

طلب عرض سعر

من نحن: http://hydraulicpump-motor.asia/2-2-4-axial-piston-variable-motor.html

للدوائر المفتوحة أو المغلقة
الحجم 40 إلى 500
أقصى ضغط اسمي 350 بار
الحد الأقصى لضغط الذروة 420 بار

تم تصميم محرك المكبس المحوري سلسلة K4VSM خصيصًا للآلات الهندسية ذات الضغط العالي، حيث أن المحرك عبارة عن مضخة مكبس محوري مائل مع صمام كروي وبكرة وعمود دفع. كما أن المحرك مناسب للدائرة الهيدروليكية المفتوحة والمغلقة.

الميزات

تم تصميمه خصيصًا للمحرك الهيدروستاتيكي في الدوائر المفتوحة والمغلقة، حيث أنه مزود بمحرك كباس متغير الإزاحة للعمود وغلاف عالي الصلابة ولوحة رش متكاملة
يتناسب التدفق مع السرعة، وهو مناسب للدفع متغيرة السرعة
محرك تنظيم السرعة النسبي، يتم التحكم فيه إلكترونيًا لضبط الأداة التي يمكنها تغيير سرعة الإخراج بدون خطوات
يتم نقل العزم بنسبة 100 بالمائة عبر العمود لتركيب مضخات إضافية
نطاق عالي من الطاقة / الوزن
التدفق الكروي المتغير بدون خطوات، والإزاحة من 50 بالمائة Vmax إلى Vmax
يعمل مؤشر زاوية قرص متراوح على ملاحظة حالة عمل المضخة مباشرة
مناسب لمحركات الأقراص التي تحتاج إلى موثوقية عالية وضغط مرتفع وعمر خدمة طويل ونطاق سرعة واسع

الخواص الفنية

السعة			40	71	125	180	250	355	500
الإزاحة	V_g	cm	40	71	125	180	250	355	500
أقصى سرعة مقدرة	n_{max cont.}	rpm	3700	3200	2600	2400	2200	2000	1800
	n_{max cont.1}	rpm	4000	4000	-	-	-	-	-
أقصى تدفق عند n_max	qV_max	L/min	148	227	325	432	550	710	900
عزم الدوران المستمر	TK	Nm/bar	0.64	1.13	1.99	2.86	3.97	5.63	7.95
عزم الدوران عند Δp = 350 بار			223	395	696	1002	1391	1976	2783
حجم السائل		L	0.4	2	3	5	7	9	11
لحظة القصور الذاتي	J	kgm²	0.0043	0.0121	0.0300	0.0500	0.0959	0.1500	0.3325
بدء عزم الدوران عند n = 0 دورة/ دقيقة و Δp = 350 بار		Nm(approx)	-	-	320	460	564	800	1127
الوزن	m	Kg	42	60	107	112	220	235	335

التطبيقات

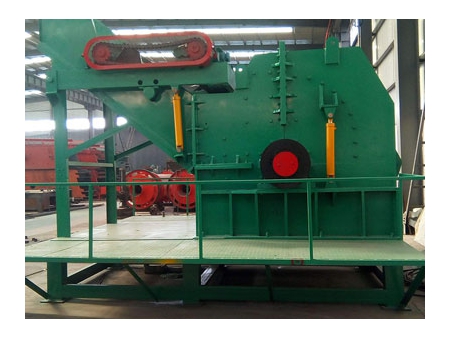

في كسارة الخردة المعدنية (كسارة المعادن)

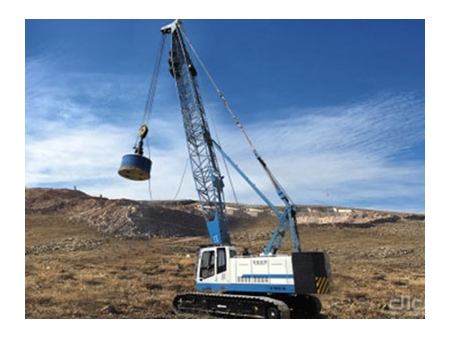

في ماكينة الضغط الديناميكي
