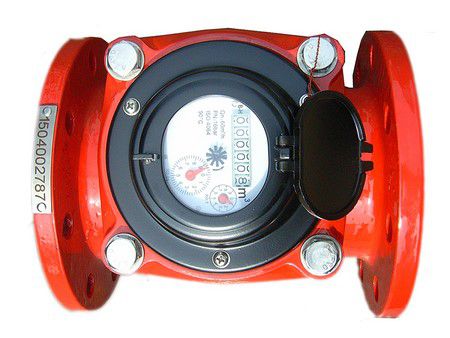

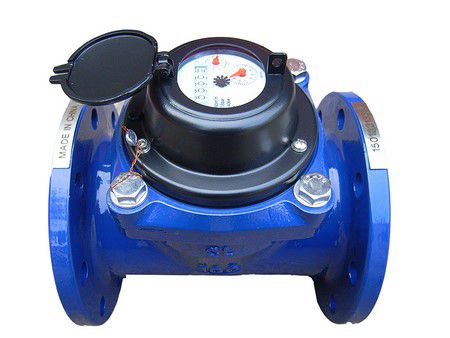

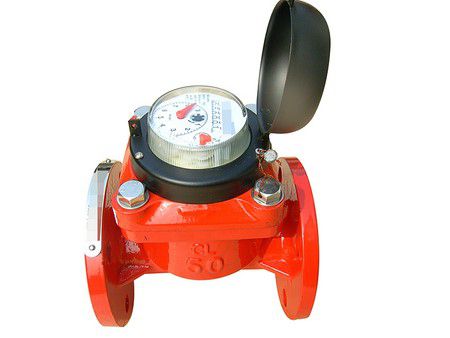

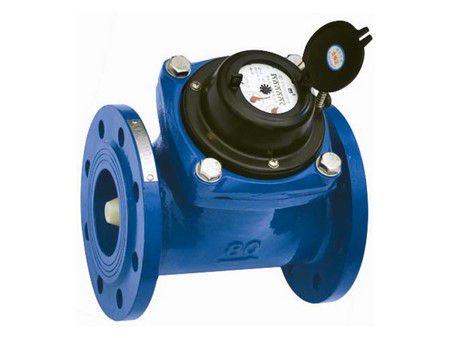

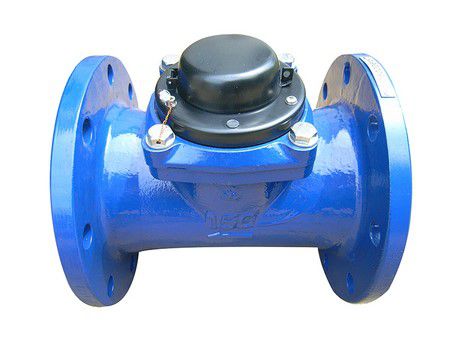

عداد مياه فولتمان ذو تركيب أفقي
طلب عرض سعر
Woltman Helix Water Meter (Horizontal Installation)
عداد المياه مع عنصر قياس قابل للإزالة
يعد عداد فولتمان (Woltman) المصمم بتركيب أفقي خيار رائد في عدادات قياس المياه التوربينية. يتميز بمروحة حلزونية الشكل موازية أو متزامنة مع محور خط أنابيب المياه. يضمن هذا التصميم الدقة والسهولة في قياس تدفق المياه.
التطبيقات
بفضل تصميمها القابل للفصل وسهل الاستخدام، تعد عدادات فولتمان مناسبة بشكل ممتاز لتحليل استهلاك المياه في المناطق السكنية، وإحصاءات استخدام المياه التجارية، قياس التدفق الصناعي، وحتى في أنظمة الري الزراعية. تضيف ميزة الصيانة السهلة إلى مميزاتها الواسعة النطاق.
المواصفات
| القطر الاسمي | Q3/Q1 | معدل التدفق الزائد Q4 | معدل التدفق الدائم Q3 | Q2/Q1 | معدل التدفق الانتقالي Q2 | معدل التدفق الأدنى Q1 | دقة القراءة | أقصى قراءة | ||
| نوع P | نوع M | نوع P | نوع M | |||||||
| mm | m³/h | m³/h | m³/h | m³ | ||||||
| 40 | 50 | 31.3 | 25 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 2 | |||||||||
| 80 | 1.6 | 0.5 | 0.32 | |||||||
| 4 | 1.28 | |||||||||
| 50 | 50 | 31.3 | 25 | 1.6 | 0.8 | 0.5 | ||||
| 4 | 2 | |||||||||
| 80 | 1.6 | 0.5 | 0.32 | |||||||
| 4 | 1.28 | |||||||||
| 65 | 50 | 50 | 40 | 1.6 | 1.28 | 0.8 | ||||
| 4 | 3.2 | |||||||||
| 80 | 1.6 | 0.8 | 0.5 | |||||||
| 4 | 2 | |||||||||
| 80 | 50 | 78.75 | 63 | 1.6 | 2 | 1.26 | 0.002 | 0.002 | 9,999,999 | |
| 4 | 5.04 | |||||||||
| 80 | 1.6 | 1.3 | 0.79 | |||||||
| 4 | 3.2 | |||||||||
| 100 | 50 | 125 | 100 | 1.6 | 3.2 | 2 | ||||
| 4 | 8 | |||||||||
| 80 | 1.6 | 2 | 1.25 | |||||||
| 4 | 5 | |||||||||
| 125 | 50 | 200 | 160 | 1.6 | 5.12 | 3.2 | ||||
| 4 | 12.8 | |||||||||
| 80 | 1.6 | 3.2 | 2 | |||||||
| 4 | 8 | |||||||||
| 150 | 50 | 312.5 | 250 | 1.6 | 8 | 5 | ||||
| 4 | 20 | |||||||||
| 80 | 1.6 | 5 | 3.1 | |||||||
| 4 | 12.4 | |||||||||
| 200 | 50 | 500 | 400 | 1.6 | 12.8 | 8 | ||||
| 4 | 32 | |||||||||
| 80 | 1.6 | 8 | 5 | |||||||
| 4 | 20 | |||||||||
| 250 | 25 | 787.5 | 630 | 1.6 | 40.32 | 25.2 | 0.02 | 0.02 | 9,999,999 | 9,999,999 |
| 4 | 100.18 | |||||||||
| 50 | 1.6 | 20.16 | 12.6 | |||||||
| 4 | 50.4 | |||||||||
| 300 | 25 | 1250 | 1000 | 1.6 | 64 | 40 | ||||
| 4 | 160 | |||||||||
| 50 | 1.6 | 32 | 20 | |||||||
| 4 | 80 | |||||||||
الأبعاد
| الموديل | الطول L | الإرتفاع H | القطر الخارجي للفلنجة D1 | قطر حلقة المسمار D2 | مسمار الربط n-M |
| mm | m | m | |||
| LXLC-40 | 200 | 208 | 150 | 110 | 4-M16 |
| LXLC-50 | 200 | 215 | 165 | 125 | 4-M16 |
| LXLC-65 | 200 | 215 | 185 | 145 | 4-M16 |
| LXLC-80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXLC-100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXLC-125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXLC-150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXLC-150D | 360 | ||||
| LXLC-200 | 350 | 346 | 340 | 295 | 8-M20 |
| LXLC-200D | 385 | 12-M20(MAP16) | |||
| LXLC-250D | 450 | 430 | 395 | 350 | 12-M20 |
| 450 | 405 | 355 | 12-M24(MAP16) | ||
| LXLC-300D | 500 | 480 | 445 | 400 | 12-M20 |
| 478 | 460 | 410 | 12-M24(MAP16) |
ظروف التشغيل
- أداء فعال مع معدل منخفظ في الضغط
- مناسب للمياه الباردة (حتى 50 درجة مئوية) والماء الساخن (حتى 90 درجة مئوية)، باستثناء أنواع عدادات احكام الرطولة والسائل.
- ضغط الماء لا يزيد عن 1 ميجا باسكال أو 1.6 ميجا باسكال.
الخصائص
- تستخدم آلية المؤشر النقل المغناطيسي للحماية من التداخل المغناطيسي.
- يتميز المؤشر جاف محكمة بالتفريغ الهوائي، مما يضمن قراءات واضحة وخالية من الضباب مع مرور الوقت.
- يعمل الهيكل القابل للإزالة على تبسيط عمليات الصيانة والإصلاح دون الحاجة إلى فصل غلاف العداد عن خط الأنابيب.
- مصنوع من مواد مختارة عالية الجودة لتشغيل متسق وموثوق
- التخصيص متاح مع خرج نبضي عن بعد اختياري، يلبي احتياجات المستخدم الخاصة.
