خط تشكيل مجري هواء مستطيل Ⅱ
طلب عرض سعر
Rectangular Duct Line
تعمل أنظمة تقطيع مجاري الهواء (الدكت) المستطيلة الآلية على تقليل تكاليف العمالة وتستخدم لقطع المواد بدقة إلى الطول المطلوب، وبالتالي إكمال أجزاء إعداد المواد. بالمقارنة مع عملية القياس والقطع اليدوية، فإن خط الإنتاج الآلي الخاص بنا أكثر دقة، ويوفر قطع أنظف مما يوفر العمالة ويزيد الإنتاجية.
يتكون خط إنتاج مجاري الهواء II من حجرة المواد، ماكينة تضليع ألواح مجرى الهواء (تقوية ألواح الدكت)، ماكينة قطع الصفائح المعدنية (ألواح الصاج)، وماكينة معالجة زاويا الدكت.
الخصائص:يتم التحكم في جميع المكونات الإلكترونية بواسطة الكمبيوتر، ويتم استخدام نظام الحلقة المغلقة لضمان استقرار الإنتاج ودقته. الحد الأقصى لسرعة التشغيل هو 10 متر في الدقيقة، تسامح الطول هو ±0.5 مم، مع تسامح الخط القطري ± 0.8 مم.

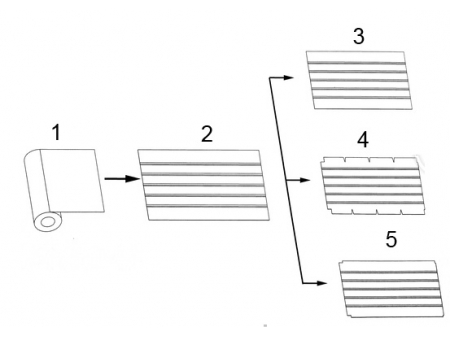

مراحل الإنتاج:- فك اللفة
- التسوية، الثني، التخديد
- القطع المخصص
- التخديد "V" و"口" وقص C&S أو شفة TDF
- التخديد "口" وقص C&S أو شفة TDF
الموديل | SBAL-II-1250 | SBAL-II-1550 |
السمك | 0.5-2.0mm | 0.5-2.0mm |
أقصى عرض | 1250mm | 1550mm |
أقصى سرعة للتغذية | 18 متر في الدقيقة | 18 متر في الدقيقة |
أقصى حمل لوحدة فك اللفة | 8000kg | 8000kg |
القدرة | 9.2kW | 9.2kW |
وزن الماكينة | 3000kg | 3500kg |
أبعاد ماكينة تشكيل المجرى (الدكت) | 1900x1800x1400mm | 1900x2100x1400mm |
وحدة فك اللفة | 2300x1750x1650mm | 2300x2050x1650mm |
مصدر الطاقة الكهربائية | 380 فولت، ثلاثي الطور، 50 هيرتز |
