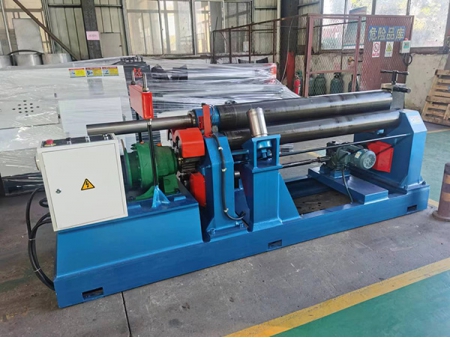

ماكينة لف الألواح المعدنية الميكانيكية ذات ثلاث أسطوانات
3-Roll Mechanical Plate Bending Machine
تم تصميم سلسلتنا من آلات لف الألواح المعدنية الميكانيكية ذات 3 أسطوانات لتلبية متطلبات الثني الدقيقة للألواح المعدنية. وهي متوفرة بمكونات متماثلة وغير متماثلة ورأسية، وهي تلعب دور مهم في تشكيل الأشكال الأسطوانية والقوسية المدلفنة على البارد بدقة، وتلبي مختلف المجالات الميكانيكية بما في ذلك، على سبيل المثال لا الحصر، إنتاج الغلايات ومعدات المعالجة الكيميائية والتعدين وتطوير البنية التحتية والإنشاء البحري.
إن آلات الثني المتماثلة ثلاثية الأسطوانات عبارة عن وحدات متعددة الاستخدامات، ومناسبة لمعالجة سماكة الألواح الفولاذية من 3 إلى 40 مم، مما يوفر الاتساق عبر عمليات اللف المختلفة. تتميز آلات الثني غير المتماثلة بوظيفتها المزدوجة، مما يتيح عمليات ثني مسبقة ولف متطورة ضمن تصميم يتميز بسهولة التشغيل والصيانة للألواح الفولاذية التي يتراوح سمكها من 1 إلى 10 مم.
- معدات الإنشاء (جرافة الحفارة)
- معدات الإنشاء (مدحلة الطرق)
- أسطوانات الناقل
- خزانات الخلط لشاحنات خلط الخرسانة
- غلاية
- صوامع فولاذية
- مجفف أسطواني
- أوعية الضغط
| الموديل | حد الخضوع الألواح المعدنية (Mpa) | أقصى سمك للدلفنة (mm) | أقصى عرض للدلفنة (mm) | سرعة الدلفنة (m/min) | قطر الأسطوانة العلوية (mm) | قدرة المحرك الهيدروليكي (kW) |
| 4 | 1500 | 245 | 5 | 150 | 3 | |
| 6 | 1500 | 245 | 5 | 150 | 4 | |
| 6 | 2000 | 245 | 4.5 | 170 | 5.5 | |
| 6 | 3200 | 245 | 4.5 | 220 | 7.5 | |
| 8 | 2000 | 245 | 4.5 | 185 | 5.5 | |
| 8 | 2500 | 245 | 4.5 | 240 | 7.5 | |
| 12 | 2000 | 245 | 4.5 | 240 | 7.5 | |
| 12 | 2500 | 245 | 4.5 | 260 | 11 | |
| 12 | 3000 | 245 | 4 | 280 | 11 | |
| 16 | 2000 | 245 | 4 | 260 | 11 | |
| 16 | 2500 | 245 | 4 | 280 | 15 | |
| 16 | 3200 | 245 | 4 | 340 | 18.5 | |
| 20 | 2000 | 245 | 4 | 280 | 15 | |
| 20 | 2500 | 245 | 4 | 340 | 18.5 | |
| 25 | 2000 | 245 | 4 | 330 | 18.5 | |
| 25 | 2500 | 245 | 4 | 370 | 22 | |
| 30 | 2500 | 245 | 4 | 420 | 30 | |
| 30 | 3000 | 245 | 4 | 450 | 37 |
| الموديل | حد الخضوع الألواح المعدنية (Mpa) | أقصى سمك للدلفنة (mm) | أقصى عرض للدلفنة (mm) | سرعة الدلفنة (m/min) | قطر الأسطوانة العلوية (mm) | قدرة المحرك الهيدروليكي (kW) |
| 2 | 1000 | 245 | 5 | 100 | 2.2 | |
| 2 | 1200 | 245 | 5 | 105 | 2.2 | |
| 2 | 1500 | 245 | 5 | 108 | 2.2 | |
| 2 | 2000 | 245 | 5 | 115 | 2.2 | |
| 4 | 1000 | 245 | 4.5 | 115 | 3 | |
| 4 | 1200 | 245 | 4.5 | 118 | 3 | |
| 4 | 1500 | 245 | 4.5 | 120 | 3 | |
| 4 | 2000 | 245 | 4.5 | 130 | 3 | |
| 6 | 1000 | 245 | 4.5 | 145 | 3 | |
| 6 | 1500 | 245 | 4.5 | 150 | 4 | |
| 6 | 2000 | 245 | 4.5 | 160 | 4 | |
| 8 | 2000 | 245 | 4.5 | 170 | 4 | |
| 8 | 2500 | 245 | 4.5 | 190 | 5.5 |
-
-
- توفر وحدات الدرفلة المخروطية المقواة، الملحومة بقوة على القاعدة، الثبات والمتانة طويلة الأمد على كلا الجانبين
-
-
- مجهزة بوصلات عالية الجودة لضمان مجموعات توصيل متعددة، سهولة الصيانة والتحمل القوي
- تستخدم قضبان لولبية مشكلة بالطرق وتروس دودية مع سبيكة أساس الزنك ذات مقاومة عالية لتآكل للتروس الدودية والصواميل، مما يضمن التشغيل المستقر
- يتم استخدام المكونات الكهربائية من شركة Siemens في جميع أجزاء آلات الثني ثلاثية الأسطوانات، والتي تتميز بهياكل سكك توجيه خطية متقدمة للأغراض الشاقة
- مكونات آلية النقل والرفع لآلة ثني الألواح، مثل البراغي، والتروس الدودية، والتروس، كلها مصنوعة بدقة عالية
- تخضع أعمدة الأسطوانة الصلبة المشكلة بالطرق لعمليات معالجة حرارية ذات معايير عالية للحصول على الأداء الأمثل
- تم تجهيز الموديلات المتوسطة إلى الكبيرة بمحركات رفع YZR لضمان استقرار التيار اللحظي عند بدء التشغيل وتتميز بمخفضات تروس ذات سطح صلب ZSY لتحقيق عزم دوران عالي ومتانة طويلة الأمد
- أعمدة الأسطوانة الصلبة مجهزة للكشف عن الخلل
- أعمدة الأسطوانة المعرضة لمعالجات التسقية والتصليد، تصل إلى صلابة HRB-240-280 من اللدونة
- تقسية سطح أعمدة الأسطوانة إلى HRC45-50، مما يوفر مقاومة فائقة للتآكل
- مجهزة بلوحات تشغيل متنوعة سهلة الاستخدام لتعزيز الكفاءة والتشغيل المريح
