آلة التخريم البرجية CNC الهيدروليكية MAX SF-30T

طلب عرض سعر

من نحن: http://accurlcnc.asia/19-6-hydraulic-cnc-turret-punch-press-max-sf-30t/297621/index.html

من خلال توفير الاختيار بين آلاتنا من سلسلة TC-H من النوع البرجي السميك الكلاسيكي، يشرف لـ Accurl تقديم نطاق شامل من حلول التخريم في كلا الأداء والسعر.

المميزات

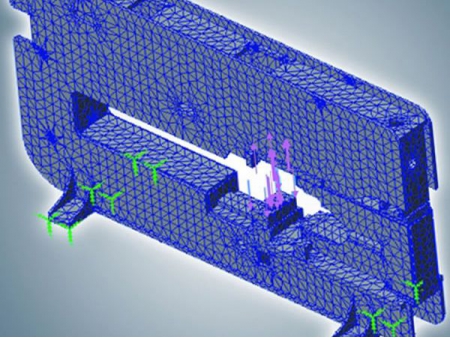

آلة التخريم البرجية Accurl مصنوعة عن طريق بناء الفولاذ الصلب المغلق لتشكيل الهيكل القوي من أجل ضمان أدنى الانحراف خلال عملية العمل.
نظام التشغيل هو CNC وهيدروليكي.
مكبس التخريم البرجي Accurl يستخدم 4 محاور للتحكم؛ محور X ومحور Y للتحكم في حركة الصفيحة، محور T للتحكم في دوران البرج، محور C للتحكم في دوران محطة التقسيم الأوتوماتيكية لتقسيم الأدوات.

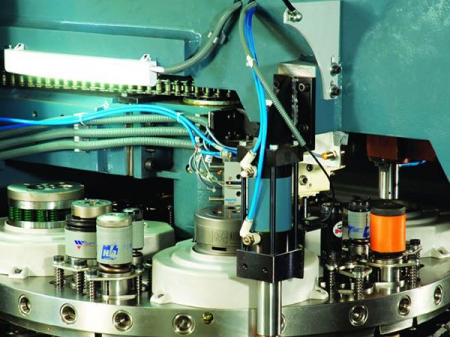

البرج الدوار بـ 32 محطة قادر على تخريم أجزاء الثقوب المعقدة، المتعددة والمختلفة الحجم في عملية التشغيل الواحدة.
محطات التقسيم الأوتوماتيكية قادرة على تخريم الزاوية المطلوبة من الأجزاء ذات الزوايا المختلفة المختلفة مع جهاز التحكم CNC.
يمكن استخدام أدوات التشكيل بالدرفلة في المكبس البرجي، مما يمكن لآلة التخريم البرجية TP توفير الحلول المتكاملة مع التكاليف الفعالة.

التصميم إلى التصنيع

برنامج التصميم / التصنيع بمساعدة الحاسوب Metalix CNCCAD CAD/CAM يوفر نظاما متكاملا يغطي على الدورة الكاملة من عملية تجهيز CNC.

تكنولوجيا التخريم

رسم الأدوات الخاصة

وظيفة التقسيم التلقائي

تحديد موضع المشبك التلقائي

إعادة توضيع الصفيحة الأوتوماتيكية

CNCCAD توفر الاختيار التلقائي واليدوي للاستخدام الفعال للألواح المعدنية

أدوات التشكيل بالدرفلة قابلة لاستخدام

وظيفة التقطيع العام

وظيفة تقطيع الشريط لحز الصفيحة

وظيفة تقليل وقت الدورة للتقسيم التلقائي مع دوران إلى أقرب موقع

اختيار ترتيب تخريم الأدوات

المعدات المعيارية

نظام CNC بـ 4 محاور

وحدة Siemens 808D CNC، المحركات المؤازرة ووحدات بدأ التشغيل

الوحدة الهيدروليكية HL وRexroth

برج 32 محطة، 10 محطات A و16 محطات B و2 محطتين C و4 محطات D (عدد 2 منها التقسيم التلقائي)

إعادة التوضيع للمشابك

المرجع التلقائي

برنامج التصميم / التصنيع بمساعدة الحاسوب CAD/CAM

التثبيت التلقائي بالمشبك

المعدات الاختيارية

مكيفات الأداة

محطة التقسيم D الإضافية

أدوات البرج الدوار الرقيقة والسميكة

المواصفات التقنية

الموديل البند		TP-MAX125A	TP-MAX125B	TP-MAX125C	TP-MAX125D	TP-MAX125E
القوة الاسمية	kN	300	300	300	300	500
سماكة الصفيحة القصوى	mm	6.35	6.35	6.35	6.35	6.35
حجم الأداة الأقصى	mm	Φ88.9	Φ88.9	Φ88.9	Φ88.9	Φ88.9
حجم الصفيحة الأقصى (إعادة التوضيع بمرة واحدة)	mm	1250×2500	1250×4000	1250×5000	1500×5000	1250×5000
دقة التخريم	mm	±0.1	±0.1	±0.1	±0.1	±0.1
نسبة الإصابة القصوى	h.p.m	600/900	600/900	600/900	600/900	300
عدد المحطات	set	32	32	32	32	32
عدد أدوات التقسيم	set	2	2	2	2	2
عدد محور التحكم	pcs	4(X, Y, T, C)	4(X, Y, T, C)	4(X, Y, T, C)	4(X, Y, T, C)	4(X, Y, T, C)
وزن الآلة	kg	14000	15000	16000	17000	21000
الأبعاد الإجمالية	mm	4965×2800	4965×4400	4965×5200	5210×5200	4965×5200
		×2110	×2110	×2110	×2110	×2110
