مضخم القدرة الذكي Intelligent Power Amplifier

طلب عرض سعر

من نحن: http://donglingtest.asia/1-7-power-amplifier/162316/index.html

التركيبة والخصائص

يتكون مضخم القدرة من الوحدة المنطقية ووحدة القدرة. يتميز بالحجم الصغير، الوزن الخفيف والأجهزة الإلكترونية ذات الأداء العالي، توفر العديد من المميزات الرائعة مثل التركيبة المحكمة، المكونات المرنة، كفاءة الطاقة العالية، سهولة التركيب، المعالج الذكي، وغيرها.

كل المكونات الرئيسية يتم شرائها من العديد من الشركات المشهورة عالمياً مثل Motorola، Fairchild، و Mitsubishi. جودتها يمكن الإعتماد عليها.

إن إعتماد جيل جديد من المنتجات الرقمية يحسن من نظام اختبار الإهتزاز، ويفتح أيضاً آفاق واسعة لإنظمة الاختبار الكهرديناميكي الصينية. تسهل من تطوير نظام الإهتزاز الكهروديناميكي نحو إتجاه القدرة العالية وقوة الإثارة الكبيرة.

هذه الفئة من مضخمات القدرة يمكن أن تحل محل نفس الموديل الموفر من قبل المصانع الأخرى.

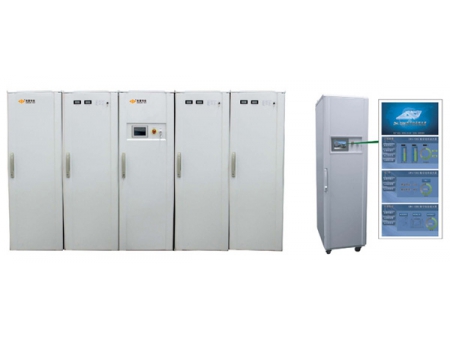

شاشة اللمس
الصندوق نوع A
الصندوق نوع B
شهادة مطابقة المواصفات الأوروبية CE

خصائص الأداء

العديد من وحدات القدرة تعمل بالتوازي من خلال إعتماد طرق مرنة. وفقاً لاحتياجات الحقيقية، فإن المستخدمون يمكنهم زيادة أو التقليل من اوحدات القدرة أو وحدات تزويد القدرة. لن يكون هناك حاجة لإستبدال الرفوف.

استخدام هاز تعويض عامل القدرة يسمح بوصول عامل القدرة لمنتاجتنا إلى 95%. كذلك يسمح بالاستفادة الكاملة من السعة الكهربائية.

بفضل إعتماد تقنية تقسيم التيار الآلية، تيار التشغبل المتوازي غير المتزن يصل على الأكثر إلى 1%.

إضافة إلى ذلك، يتميز مضخم القدرة بنسبة الإشارة إلى الضوضاء العالية والتشوه الصغير في الشكل الموجي، بفضل إعتماد تقنية تعديل عرض النبضة الجيبية.

استخدام وحدات IGBT توفر هامش طاقة كبير. قدرة الذرة بالتأثير الأحادي أعلى من 20 كيلو فولت أمبير.

إعتماد تقنية التحكم في التبديل السلس للرنين توفر كفاءة التحويل العالية والتوافق الكهرومغناطيسي الفائق.

كفاءة التحويل لوحدات القدرة تصل إلى 95%. يعتمد مضخم التبديل تقنية التبريد القصري بالهواء.

مميزات وحدات IGBT

مقاومة الدخل العالية، قدرة التشغيل الصغيرة للبوابة، ودائرة التشغيل البسيطة.

سرعة التبديل العالية، وزمن القفل القصير

المساحة االكبيرة للتشغيل الأمن
ليس من السهل حدوث التلف لمضخم القدرة عند الاستخدام. كثافة التبار لوحدة IGBT بشكل عام 10 أضعاف وحدة MOSEFT . في العادة تكون RDS (on) لوحدة IGBT بنسبة 10% لوحدة MOSEFT. وبتم تخفسض جهد التشبع لها.

مضخم القدرة الرقمي من النوع الجديد

المواصفات الفنية

نطاق القدرة	1~480kVA
جهد الخرج	100 فولت
مقاومة الدخل	≥10k Ω
نسبة الإشارة إلى الضوضاء	≥65dB
التشوه التوافقي (الحمل المقاوم)	أقل من 1.0% (القيمة النموذجبة)
خطأ قياس جهد الخرج	≤5%
خطأ قياس تيار الخرج	≤5%
تيار الخرج	لا تزيد عن 4800 أمبير (120 أمبير لزيادة الخطوة)
عامل الذروة لتيار الخرج	≥3
استقرارية DC	الإنحراف الصفري للوصلات الطرفية أكبر من 50 ملي فولت لكل 8 ساعات
الاستجابة للتردد DC~5000Hz	±3dB
كسب التردد المتوسط	≥80
كفاءة تحويل DC/AC	﹥95%
طبيعة الحمل	خيارات المقاومة، سعوي، حثي
عدم إتزان تيار التشغيل المتوازي	≤1%
متوسط الزمن بين الأعطال (MTBF)	أكبر من 3000 ساعة
