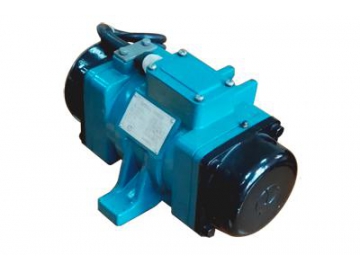

هزاز خرسانة ذو تردد عالي High Frequency External Concrete Vibrator
طلب عرض سعر
- ZF55-100
- ZF65-150
- ZF55-100K
- HZF25-100
- ZF35-100
- ZF85-100
- ZF150-150

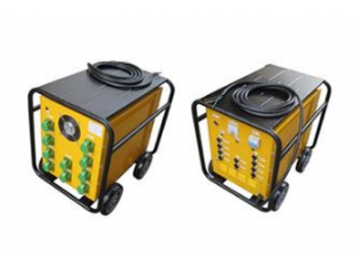

- محول التردد الإلكتروني
توصيات الاستخدام
نطاق سرعة هزاز الخرسانة الخارجي ذو التردد العالي من 6,000 إلى 12,000 لفة في الدقيقة، ويستخدم محول التردد الإلكتروني كمزود للطاقة الكهربائية. هذا الرجاج للخرسانة مناسب للتجهيز المسبق لمختلف أنشاءات الجدران الرقيقة ونقل الأهتزازات إلى أسطح هذه الأنشاءات لتوفير سطح نهائي أملس.
المواصفات الرئيسية
- نطاق القدرة الكهربائية لمحركات الموديلات المختلفة: من 0.25 إلى 1.5 كيلو وات؛
- نطاق أقصى قوة طرد مركزي للموديلات المختلفة: من 6 إلى 12 كيلو نيوتن؛
- نطاق أقصى سعة أهتزاز للموديلات المختلفة: من 0.5 إلى 2.4 مم؛
- مادة الغلاف الخارجي: الفولاذ المسبوك \ الأومنيوم؛
- مزود قدرة الدخل: 48 فولت، من 3 إلى 150 هيرتز، 200 هيرتز؛ 110 فولت، من 3 إلى 150 هيرتز، 200 هيرتز؛ 250 فولت، من 3 إلى 150 هيرتز، 200 هيرتز؛ 380 فولت، من 3 إلى 150 هيرتز، 200 هيرتز؛
- محول التردد الإلكتروني: ZEB150/165/10؛ ZEB150/165/6؛ ZEB200/165/10؛ ZEB200/165/6؛ ZEB200/68/4؛ ZEB200/56/3؛ ZEB200/30/2؛
مواصفات الموديلات الاختيارية
هزاز خرسانة ذو تردد عالي
| الموديل | مادة الخرطوم | أقصى قوة طرد مركزي (kN) | تردد الأهتزاز (Hz/vpm) | سعة الأهتزاز (القيمة الكاملة) (mm) | سعة الأهتزاز (نصف القيمة) (mm) | مزود القدرة | التيار المقنن (A) | قدرة الخرج المقننة (kW) | قدرة الدخل المقننة (kW) | الوزن الصافي (kg) |
| ZF25-100 | ألومنيوم | 6.57 | 100/6000 | 4.8 | 2.4 | 48V 3～ 200Hz | 7.2 | 0.25 | 0.5 | 6.9 |
| ZF35-100 | ألومنيوم | 6.57 | 100/6000 | 4.8 | 2.4 | 250V 3～ 200Hz | 2 | 0.35 | 0.65 | 6.9 |
| ZF55-100 | فولاذ مسبوك | 12 | 100/6000 | 2.2 | 1.1 | 48V 3～ 200Hz | 12 | 0.55 | 0.7 | 22 |
| 110V 3～ 200Hz | 4.6 | |||||||||
| 380V 3～ 200Hz | 1.3 | |||||||||
| ZF55-100K | فولاذ مسبوك | 12 | 100/6000 | 2.2 | 1.1 | 48V 3～ 200Hz | 12 | 0.55 | 0.7 | 26 |
| 110V 3～ 200Hz | 4.6 | |||||||||
| 380V 3～ 200Hz | 1.3 | |||||||||
| ZF65-150 | فولاذ مسبوك | 12 | 150/9000 | 1.3 | 0.65 | 48V 3～ 150Hz | 13.4 | 0.65 | 0.8 | 22 |
| 110V 3～ 150Hz | 4.8 | |||||||||
| 380V 3～ 150Hz | 1.4 | |||||||||
| ZF65-150K | فولاذ مسبوك | 12 | 150/9000 | 1.3 | 0.65 | 48V 3～ 150Hz | 13.4 | 0.65 | 0.8 | 26 |
| 110V 3～ 150Hz | 4.8 | |||||||||
| 380V 3～ 150Hz | 1.4 | |||||||||
| ZF85-100 | ألومنيوم | 13.32 | 100/6000 | 4.2 | 2.1 | 250V 3～ 200Hz | 3.2 | 0.85 | 1.1 | 16 |
| ZF90-200 | فولاذ مسبوك | 12 | 200/12000 | 1 | 0.5 | 48V 3～ 200Hz | 14 | 0.9 | 1.1 | 22 |
| 110V 3～ 200Hz | 5 | |||||||||
| 380V 3～ 200Hz | 1.5 | |||||||||
| ZF90-200K | فولاذ مسبوك | 12 | 200/12000 | 1 | 0.5 | 48V 3～ 200Hz | 14 | 0.9 | 1.1 | 26 |
| 110V 3～ 200Hz | 5 | |||||||||
| 380V 3～ 200Hz | 1.5 | |||||||||
| ZF150-150 | ألومنيوم | 6 | 150/9000 | 1.2 | 0.6 | 250V 3～ 150Hz | 4.7 | 1.5 | 1.75 | 18 |
| 380V 3～ 150Hz | 3 |
مواصفات التركيب

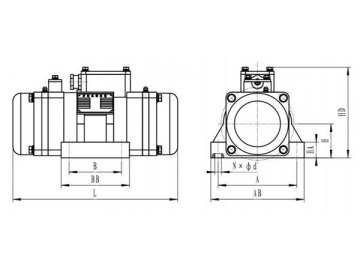

- تركيب القاعدة

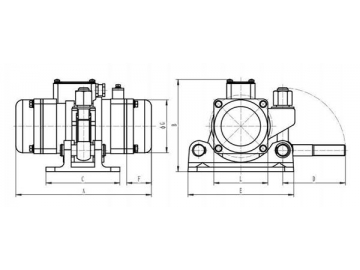

الموديل أبعاد التركيب (mm) الأبعاد الكلية (mm) A B N×Φd H HA AB BB HD L ZF25-100 125/135/140 90/115/65 8×Φ12.5 /4×Φ10.5 79 26 160 136 126 247 ZF35-100 125/135/140 90/115/65 8×Φ12.5 /4×Φ10.5 79 26 160 136 126 247 ZF55-100 150 100 4×Φ13 66 30 178 130 168 315 ZF65-150 150 100 4×Φ13 66 30 178 130 168 315 ZF85-100 120/154 120/90 4×Φ16.5 /4×Φ13 70 100 190 116 179 305 ZF90-200 150 100 4×Φ13 66 30 178 130 168 315 ZF150-150 180 120 4×Φ17 74 50 220 168 190 294 - التركيب السريع
الموديل الأبعاد الكلية (mm) A B C D E F G L H M N n-Φd ZF55-100K 315 208 164 140 235 55 118 120 84 124 170 4-Φ22 ZF65-150K 315 208 164 140 235 55 118 120 84 124 170 4-Φ22 ZF90-200K 315 208 164 140 235 55 118 120 84 124 170 4-Φ22
اختيار هزازات الخرسانة الخارجية ذات التردد العالي فئة ZEB
مبدأ الاختيار:
- قيمة قدرة الدخل المقننة الموضحة على اللوح الاسمي لهزاز الخرسانة الخارجي ذو التردد العالي يجب أن يحتوي على قدرة الخرج لمحول التردد الإلكتروني.
- قيمة التيار المقنن لهزاز الخرسانة الخرجية ذو التردد العالي يجب أن تكون أفل من تيار الخرج لمحول التردد الإلكتروني.
(1)محول التردد الإلكتروني (200 هيرتز)، فئة ZEB200(2) محول التردد الإلكتروني (150 هيرتز)، فئة ZEB150الموديل السعة (kVA) الدخل (Ph/Hz/V/A) الخرج (Ph/Hz/V/A) الأبعاد الكلية
L×W×H (mm)الوزن (kg) كمية الهزازات المستخدمة ZEB200/165/10 16.5 3/50/380/14 3/200/48/136 710×550×700 63 10(ZF55-100、ZF55-100K) 3/200/110/55 3/200/250/23 3/200/380/14 ZEB200/165/6 16.5 3/50/380/14 3/200/48/136 710×550×615 60 6(ZF90-200、ZF90-200K) 3/200/110/55 3/200/250/23 3/200/380/14 ZEB200/68/4 6.8 3/50/380/6.0 3/200/48/80 650×435×600 50 4(ZF85-100) 3/200/110/32 3/200/250/13.5 3/200/380/6.0 ZEB200/56/3 5.6 3/50/380/5.5 3/200/48/65 650×435×600 47 3(ZF35-100) 3/200/110/26 3/200/250/11 3/200/380/5.5 ZEB200/30/2 3 3/50/380/4.5 3/200/48/36 650×435×600 40 2(ZF25-100) 3/200/110/14.4 3/200/250/6.0 3/200/380/4.5 الموديل السعة (kVA) الدخل (Ph/Hz/V/A) الخرج (Ph/Hz/V/A) الأبعاد الكلية
L×W×H (mm)الوزن (kg) كمية الهزازات المستخدمة ZEB150/165/10 16.5 3/50/380/14 3/150/48/136 710×550×700 63 10(ZF65-150、ZF65-150K) 3/150/110/55 3/150/250/23 3/150/380/14 ZEB150/165/6 16.5 3/50/380/14 3/150/48/136 710×550×615 60 6(ZF150-150) 3/150/110/55 3/150/250/23 3/150/380/14
