الوصلة الدوارة للحفر الموجه

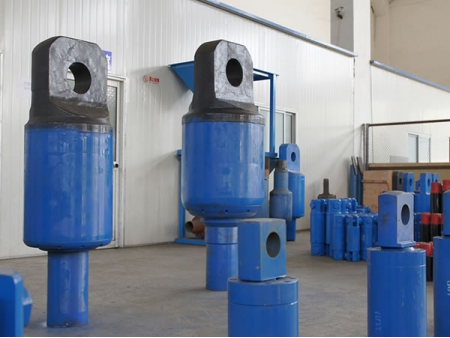

الوصلة الدوارة HDD قابلة لتقسيم إلى نوع الثقب الواحد والنوع المزدوج الثقب. الوصلة الدوارة الأحادية الثقب مناسبة لربط ودوران الحمل الثقيل. يتم استخدام حلقة الربط على الوصلة الدوارة، فتوجد مساحة التعديل لجزء الربط من أجل حماية الإكسسوارات. الغلاف من وصلة السحب يكون مسبوكا ومطروقا من المواد المعدنية. نستخدم المكونات والمحامل من النوع الدوراني بالطبقات المتعددة المستوردة لتحمل قوة السحب الكبيرة. الهيكل الميكانيكي يتبنى تصميم الختم من Caterpillar. عندما تعمل الوصلة الدوارة، يجب على المستخدم أن يضع بعض شحم التزييت لضمان ملاسة النظام.
إن الحفر الموجه الأفقي HDD تقنية الإنشاء لبناء، إصلاح واستبدال خط الأنابيب تحت الأرض عن طريق فحص خط الأنبوب بدون حفر الخنادق. تتبنى الحفارة لفتح الثقوب وتستقبل الإشارة التي أرسلتها لقمة الحفر لتحقيق التحكم الفعال في مسار حركة الحفر. يمكن تقسيم عملية العمل إلى 3 خطوات: حفر الثقب، توسيع الثقب، وسحب خط الأنبوب.
1. الحفر الأفقي في مشاريع البناء الجيولوجي المعقد المتنوعة
2. أدوات الحفر ذات المواصفات المختلفة لخط الأنبوب بالوزن والقطر المختلف
3. أدوات الحفر ذات المواصفات المختلفة للحفارات ذات قوة الدفع وقوة السحب المختلفة
4. للحفارات وأدوات الحفر ذات المواصفات المختلفة
5. مواصفات أنابيب الحفر المختلفة متوفرة لمشاريع البناء الجيولوجي المختلفة
| الموديل | D (mm) | L (mm) | f (mm) | t (mm) | b (mm) | S (mm) | Φ (mm) | Load | API | Kg |
| KTW60/D | 190 | 740 | 80 | 70 | 200 | 65 | 73 | 60T | NC31-38 | 95 |
| KTW70/D | 190 | 750 | 85 | 70 | 200 | 70 | 73 | 70T | NC31-38 | 120 |
| KTW80/D | 210 | 850 | 85 | 75 | 200 | 76 | 73 | 80T | NC31-38 | 145 |
| KTW90/D | 210 | 880 | 90 | 75 | 220 | 80 | 86 | 90T | NC31-38 | 156 |
| KTW100/D | 298 | 860 | 125 | 80 | 290 | 85 | 97 | 100T | NC38-50 | 280 |
| KTW120/D | 298 | 950 | 130 | 85 | 310 | 90 | 97 | 120T | NC38-50 | 350 |
| KTW150/D | 330 | 1000 | 135 | 95 | 330 | 95 | 115 | 150T | NC38-50 | 365 |
| KTW200/D | 420 | 1500 | 180 | 110 | 395 | 110 | 136 | 200T | NC50-5 1/2 | 790 |
| KTW300/D | 460 | 1600 | 200 | 120 | 450 | 125 | 165 | 300T | 5 1/2-6 5/8FH | 1200 |
| KTW350/D | 460 | 1650 | 200 | 120 | 470 | 135 | 165 | 350T | 5 1/2-6 5/8FH | 1360 |
| KTW400/D | 600 | 2150 | 220 | 130 | 490 | 160 | 200 | 400T | 5 1/2-6 5/8FH | 1880 |
| KTW500/D | 625 | 2200 | 240 | 140 | 490 | 165 | 220 | 500T | 5 1/2-6 5/8FH | 1980 |
| الموديل | D (mm) | L (mm) | H (mm) | f (mm) | k (mm) | t (mm) | Φ (mm) | Load | Kg |
| KTW10/S | 110 | 240 | 85 | 46 | 32 | 100 | 31 | 10T | 15 |
| KTW 20 /S | 125 | 390 | 85 | 46 | 32 | 100 | 32 | 20T | 22 |
| KTW 30 /S | 130 | 450 | 105 | 50 | 42 | 110 | 32-42 | 30T | 35 |
| KTW 40 /S | 155 | 520 | 115 | 53 | 47 | 115 | 42 | 40T | 54 |
| KTW 50 /S | 165 | 590 | 130 | 55 | 52 | 120 | 52 | 50T | 72 |
| KTW 60 /S | 190 | 690 | 156 | 75 | 62 | 150 | 62 | 60T | 98 |
| KTW 70 /S | 190 | 740 | 170 | 86 | 62 | 150 | 62 | 70T | 120 |
| KTW 80 /S | 210 | 790 | 190 | 90 | 66 | 152 | 66 | 80T | 140 |
